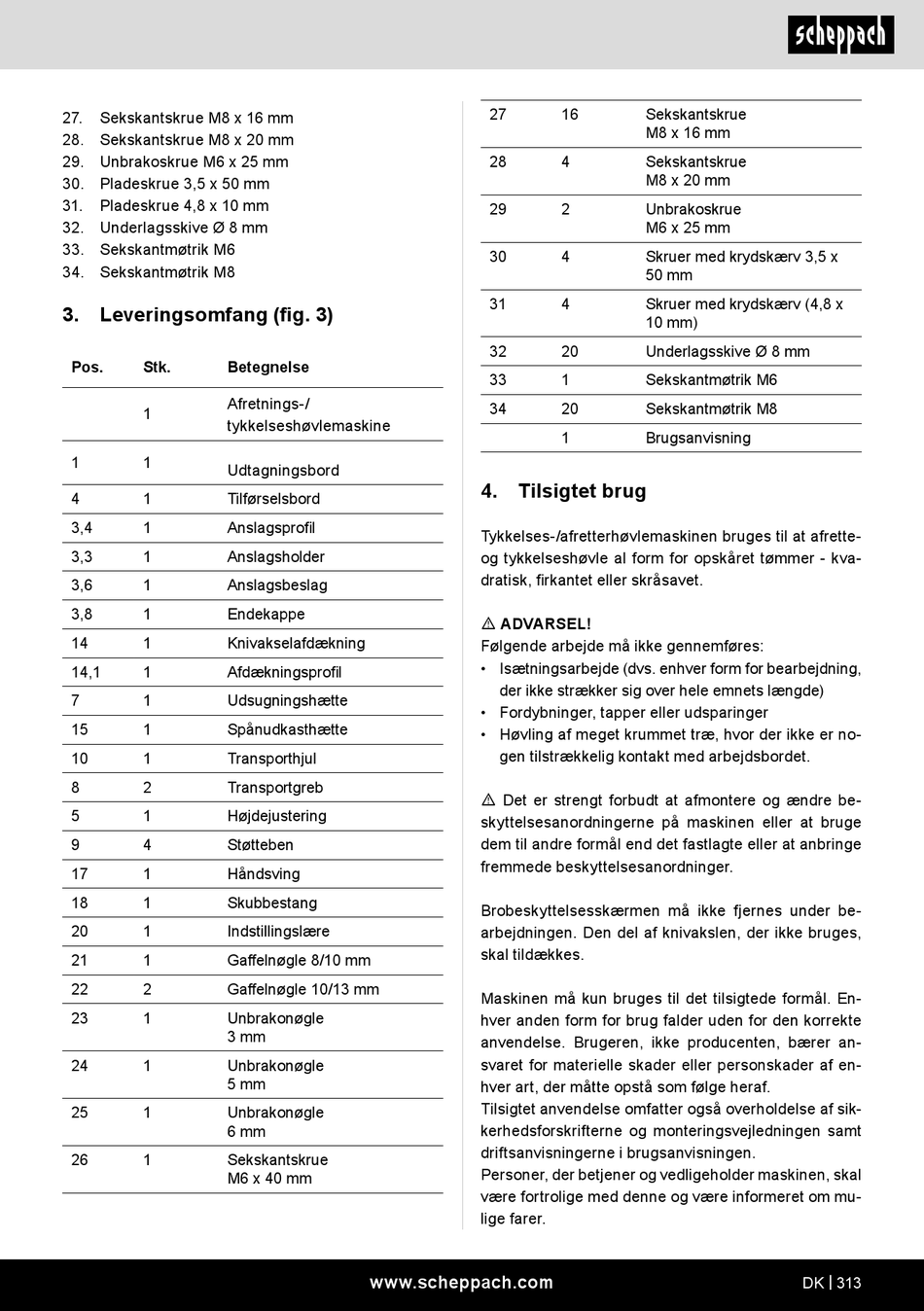

Scheppach HMS1500 Originalbetriebsanleitung Seite 313

27. Sekskantskrue M8 x 16 mm
28. Sekskantskrue M8 x 20 mm
29. Unbrakoskrue M6 x 25 mm
30. Pladeskrue 3,5 x 50 mm
31. Pladeskrue 4,8 x 10 mm
32. Underlagsskive Ø 8 mm
33. Sekskantmøtrik M6
34. Sekskantmøtrik M8
3. Leveringsomfang (fig. 3)
Pos. Stk. Betegnelse
Afretnings-/
1
tykkelseshøvlemaskine
1 1
Udtagningsbord
4 1 Tilførselsbord
3,4 1 Anslagsprofil
3,3 1 Anslagsholder
3,6 1 Anslagsbeslag
3,8 1 Endekappe
14 1 Knivakselafdækning
14,1 1 Afdækningsprofil
7 1 Udsugningshætte
15 1 Spånudkasthætte
10 1 Transporthjul
8 2 Transportgreb
5 1 Højdejustering
9 4 Støtteben
17 1 Håndsving
18 1 Skubbestang
20 1 Indstillingslære
21 1 Gaffelnøgle 8/10 mm
22 2 Gaffelnøgle 10/13 mm
23 1 Unbrakonøgle
3 mm
24 1 Unbrakonøgle
5 mm
25 1 Unbrakonøgle
6 mm
26 1 Sekskantskrue
M6 x 40 mm
27
28
29
30
31
32
33
34
4. Tilsigtet brug
Tykkelses-/afretterhøvlemaskinen bruges til at afrette-
og tykkelseshøvle al form for opskåret tømmer - kva-
dratisk, firkantet eller skråsavet.
m ADVARSEL!
Følgende arbejde må ikke gennemføres:
• Isætningsarbejde (dvs. enhver form for bearbejdning,
der ikke strækker sig over hele emnets længde)
• Fordybninger, tapper eller udsparinger
• Høvling af meget krummet træ, hvor der ikke er no-
gen tilstrækkelig kontakt med arbejdsbordet.
m Det er strengt forbudt at afmontere og ændre be-
skyttelsesanordningerne på maskinen eller at bruge
dem til andre formål end det fastlagte eller at anbringe
fremmede beskyttelsesanordninger.
Brobeskyttelsesskærmen må ikke fjernes under be-
arbejdningen. Den del af knivakslen, der ikke bruges,
skal tildækkes.
Maskinen må kun bruges til det tilsigtede formål. En-
hver anden form for brug falder uden for den korrekte
anvendelse. Brugeren, ikke producenten, bærer an-
svaret for materielle skader eller personskader af en-
hver art, der måtte opstå som følge heraf.
Tilsigtet anvendelse omfatter også overholdelse af sik-
kerhedsforskrifterne og monteringsvejledningen samt
driftsanvisningerne i brugsanvisningen.
Personer, der betjener og vedligeholder maskinen, skal
være fortrolige med denne og være informeret om mu-
lige farer.
www.scheppach.com
16 Sekskantskrue
M8 x 16 mm
4 Sekskantskrue
M8 x 20 mm
2 Unbrakoskrue
M6 x 25 mm
4 Skruer med krydskærv 3,5 x
50 mm
4 Skruer med krydskærv (4,8 x
10 mm)
20 Underlagsskive Ø 8 mm
1 Sekskantmøtrik M6
20 Sekskantmøtrik M8
1 Brugsanvisning
