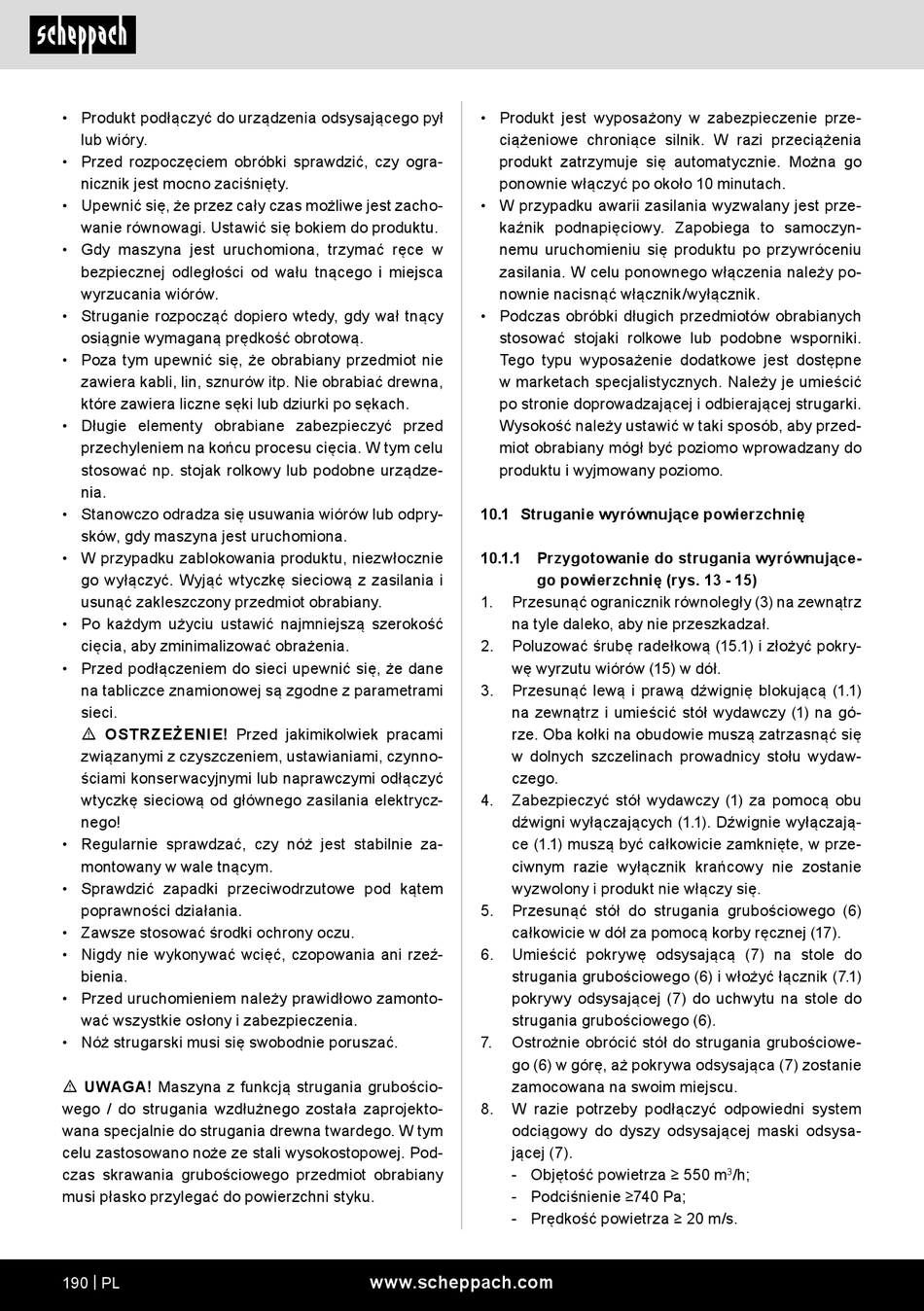

Scheppach HMS1500 Originalbetriebsanleitung Seite 190

• Produkt podłączyć do urządzenia odsysającego pył
lub wióry.
• Przed rozpoczęciem obróbki sprawdzić, czy ogra-
nicznik jest mocno zaciśnięty.
• Upewnić się, że przez cały czas możliwe jest zacho-
wanie równowagi. Ustawić się bokiem do produktu.
• Gdy maszyna jest uruchomiona, trzymać ręce w
bezpiecznej odległości od wału tnącego i miejsca
wyrzucania wiórów.
• Struganie rozpocząć dopiero wtedy, gdy wał tnący
osiągnie wymaganą prędkość obrotową.
• Poza tym upewnić się, że obrabiany przedmiot nie
zawiera kabli, lin, sznurów itp. Nie obrabiać drewna,
które zawiera liczne sęki lub dziurki po sękach.
• Długie elementy obrabiane zabezpieczyć przed
przechyleniem na końcu procesu cięcia. W tym celu
stosować np. stojak rolkowy lub podobne urządze-
nia.
• Stanowczo odradza się usuwania wiórów lub odpry-
sków, gdy maszyna jest uruchomiona.
• W przypadku zablokowania produktu, niezwłocznie
go wyłączyć. Wyjąć wtyczkę sieciową z zasilania i
usunąć zakleszczony przedmiot obrabiany.
• Po każdym użyciu ustawić najmniejszą szerokość
cięcia, aby zminimalizować obrażenia.
• Przed podłączeniem do sieci upewnić się, że dane
na tabliczce znamionowej są zgodne z parametrami
sieci.
m OSTRZEŻENIE! Przed jakimikolwiek pracami
związanymi z czyszczeniem, ustawianiami, czynno-
ściami konserwacyjnymi lub naprawczymi odłączyć
wtyczkę sieciową od głównego zasilania elektrycz-
nego!
• Regularnie sprawdzać, czy nóż jest stabilnie za-
montowany w wale tnącym.
• Sprawdzić zapadki przeciwodrzutowe pod kątem
poprawności działania.
• Zawsze stosować środki ochrony oczu.
• Nigdy nie wykonywać wcięć, czopowania ani rzeź-
bienia.
• Przed uruchomieniem należy prawidłowo zamonto-
wać wszystkie osłony i zabezpieczenia.
• Nóż strugarski musi się swobodnie poruszać.
m UWAGA! Maszyna z funkcją strugania grubościo-
wego / do strugania wzdłużnego została zaprojekto-
wana specjalnie do strugania drewna twardego. W tym
celu zastosowano noże ze stali wysokostopowej. Pod-
czas skrawania grubościowego przedmiot obrabiany
musi płasko przylegać do powierzchni styku.
190 | PL
• Produkt jest wyposażony w zabezpieczenie prze-
ciążeniowe chroniące silnik. W razi przeciążenia
produkt zatrzymuje się automatycznie. Można go
ponownie włączyć po około 10 minutach.
• W przypadku awarii zasilania wyzwalany jest prze-
kaźnik podnapięciowy. Zapobiega to samoczyn-
nemu uruchomieniu się produktu po przywróceniu
zasilania. W celu ponownego włączenia należy po-
nownie nacisnąć włącznik/wyłącznik.
• Podczas obróbki długich przedmiotów obrabianych
stosować stojaki rolkowe lub podobne wsporniki.
Tego typu wyposażenie dodatkowe jest dostępne
w marketach specjalistycznych. Należy je umieścić
po stronie doprowadzającej i odbierającej strugarki.
Wysokość należy ustawić w taki sposób, aby przed-
miot obrabiany mógł być poziomo wprowadzany do
produktu i wyjmowany poziomo.
10.1 Struganie wyrównujące powierzchnię
10.1.1 Przygotowanie do strugania wyrównujące-
go powierzchnię (rys. 13 - 15)
1. Przesunąć ogranicznik równoległy (3) na zewnątrz
na tyle daleko, aby nie przeszkadzał.
2. Poluzować śrubę radełkową (15.1) i złożyć pokry-
wę wyrzutu wiórów (15) w dół.
3. Przesunąć lewą i prawą dźwignię blokującą (1.1)
na zewnątrz i umieścić stół wydawczy (1) na gó-
rze. Oba kołki na obudowie muszą zatrzasnąć się
w dolnych szczelinach prowadnicy stołu wydaw-
czego.
4. Zabezpieczyć stół wydawczy (1) za pomocą obu
dźwigni wyłączających (1.1). Dźwignie wyłączają-
ce (1.1) muszą być całkowicie zamknięte, w prze-
ciwnym razie wyłącznik krańcowy nie zostanie
wyzwolony i produkt nie włączy się.
5. Przesunąć stół do strugania grubościowego (6)
całkowicie w dół za pomocą korby ręcznej (17).
6. Umieścić pokrywę odsysającą (7) na stole do
strugania grubościowego (6) i włożyć łącznik (7.1)
pokrywy odsysającej (7) do uchwytu na stole do
strugania grubościowego (6).
7. Ostrożnie obrócić stół do strugania grubościowe-
go (6) w górę, aż pokrywa odsysająca (7) zostanie
zamocowana na swoim miejscu.
8. W razie potrzeby podłączyć odpowiedni system
odciągowy do dyszy odsysającej maski odsysa-
jącej (7).
- Objętość powietrza ≥ 550 m
- Podciśnienie ≥740 Pa;
- Prędkość powietrza ≥ 20 m/s.
www.scheppach.com
/h;
3
