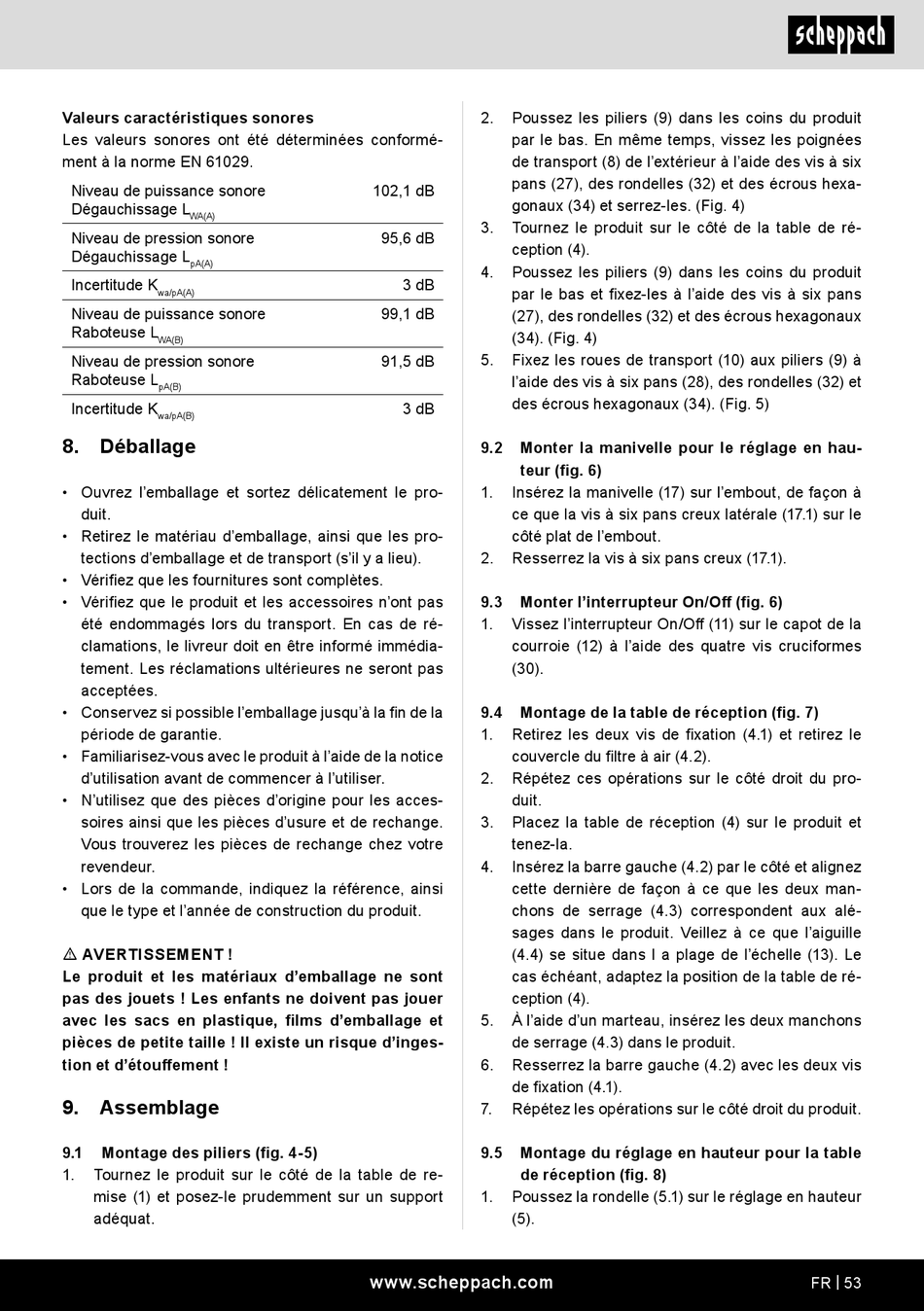

Valeurs caractéristiques sonores
Les valeurs sonores ont été déterminées conformé-
ment à la norme EN 61029.
Niveau de puissance sonore
Dégauchissage L
WA(A)
Niveau de pression sonore
Dégauchissage L
pA(A)
Incertitude K
wa/pA(A)
Niveau de puissance sonore
Raboteuse L
WA(B)
Niveau de pression sonore
Raboteuse L
pA(B)
Incertitude K
wa/pA(B)
8. Déballage
• Ouvrez l'emballage et sortez délicatement le pro-
duit.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que le produit et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec le produit à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces d'origine pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
revendeur.
• Lors de la commande, indiquez la référence, ainsi
que le type et l'année de construction du produit.
m AVERTISSEMENT !
Le produit et les matériaux d'emballage ne sont
pas des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, films d'emballage et
pièces de petite taille ! Il existe un risque d'inges-
tion et d'étouffement !
9.
Assemblage
9.1
Montage des piliers (fig. 4-5)
1.
Tournez le produit sur le côté de la table de re-
mise (1) et posez-le prudemment sur un support
adéquat.
2.
Poussez les piliers (9) dans les coins du produit
par le bas. En même temps, vissez les poignées
de transport (8) de l'extérieur à l'aide des vis à six
pans (27), des rondelles (32) et des écrous hexa-
102,1 dB
gonaux (34) et serrez-les. (Fig. 4)
3.
Tournez le produit sur le côté de la table de ré-
95,6 dB
ception (4).
4.
Poussez les piliers (9) dans les coins du produit
3 dB
par le bas et fixez-les à l'aide des vis à six pans
99,1 dB
(27), des rondelles (32) et des écrous hexagonaux
(34). (Fig. 4)
5.
Fixez les roues de transport (10) aux piliers (9) à
91,5 dB
l'aide des vis à six pans (28), des rondelles (32) et
des écrous hexagonaux (34). (Fig. 5)
3 dB
9.2
Monter la manivelle pour le réglage en hau-
teur (fig. 6)
1.
Insérez la manivelle (17) sur l'embout, de façon à
ce que la vis à six pans creux latérale (17.1) sur le
côté plat de l'embout.
2.
Resserrez la vis à six pans creux (17.1).
9.3
Monter l'interrupteur On/Off (fig. 6)
1.
Vissez l'interrupteur On/Off (11) sur le capot de la
courroie (12) à l'aide des quatre vis cruciformes
(30).
9.4
Montage de la table de réception (fig. 7)
1.
Retirez les deux vis de fixation (4.1) et retirez le
couvercle du filtre à air (4.2).
2.
Répétez ces opérations sur le côté droit du pro-
duit.
3.
Placez la table de réception (4) sur le produit et
tenez-la.
4.
Insérez la barre gauche (4.2) par le côté et alignez
cette dernière de façon à ce que les deux man-
chons de serrage (4.3) correspondent aux alé-
sages dans le produit. Veillez à ce que l'aiguille
(4.4) se situe dans l a plage de l'échelle (13). Le
cas échéant, adaptez la position de la table de ré-
ception (4).
5.
À l'aide d'un marteau, insérez les deux manchons
de serrage (4.3) dans le produit.
6.
Resserrez la barre gauche (4.2) avec les deux vis
de fixation (4.1).
7.
Répétez les opérations sur le côté droit du produit.
9.5
Montage du réglage en hauteur pour la table
de réception (fig. 8)
1.
Poussez la rondelle (5.1) sur le réglage en hauteur
(5).
www.scheppach.com
FR | 53
