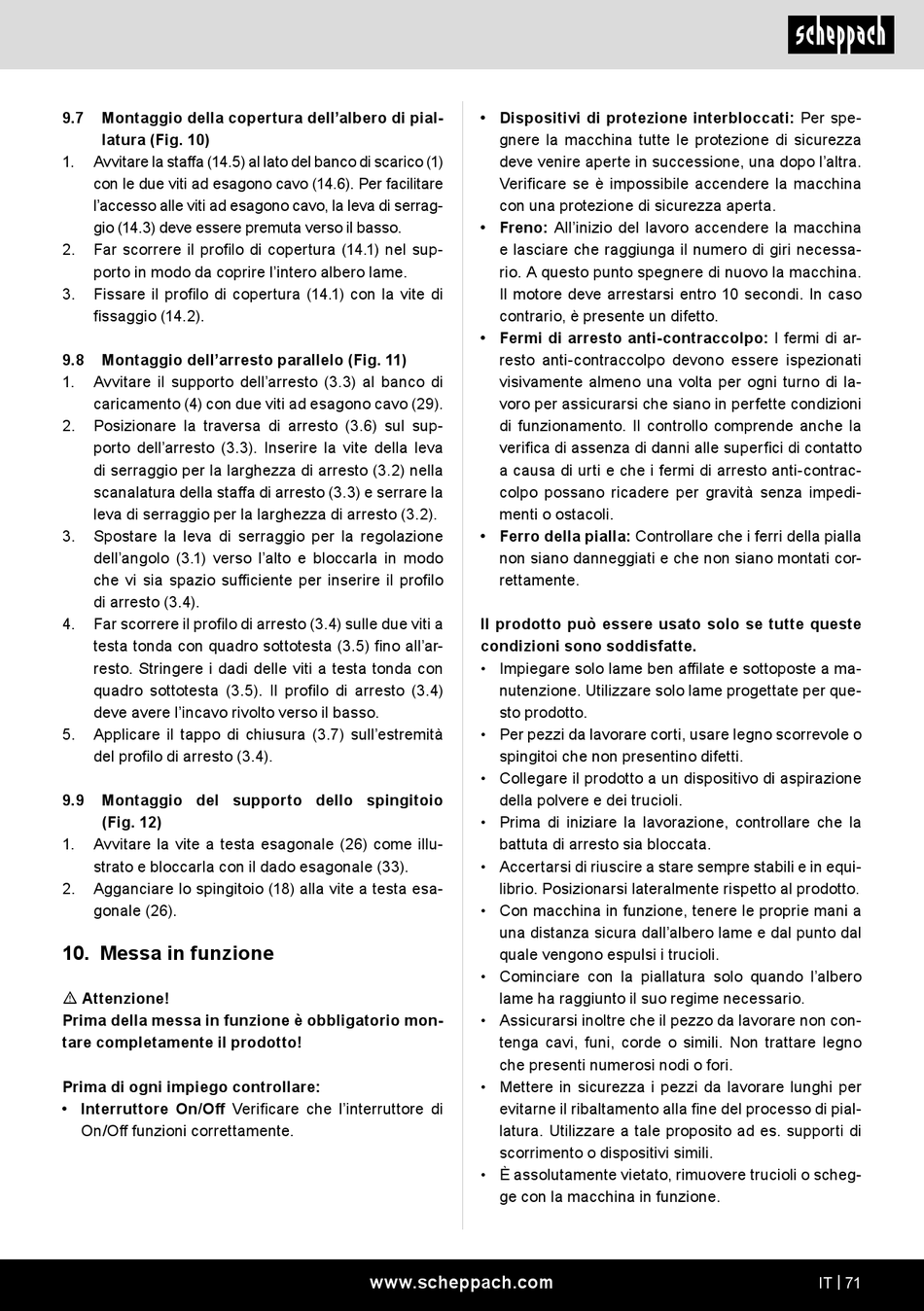

9.7 Montaggio della copertura dell'albero di pial-
latura (Fig. 10)
1. Avvitare la staffa (14.5) al lato del banco di scarico (1)
con le due viti ad esagono cavo (14.6). Per facilitare
l'accesso alle viti ad esagono cavo, la leva di serrag-
gio (14.3) deve essere premuta verso il basso.
2. Far scorrere il profilo di copertura (14.1) nel sup-
porto in modo da coprire l'intero albero lame.
3. Fissare il profilo di copertura (14.1) con la vite di
fissaggio (14.2).
9.8 Montaggio dell'arresto parallelo (Fig. 11)
1. Avvitare il supporto dell'arresto (3.3) al banco di
caricamento (4) con due viti ad esagono cavo (29).
2. Posizionare la traversa di arresto (3.6) sul sup-
porto dell'arresto (3.3). Inserire la vite della leva
di serraggio per la larghezza di arresto (3.2) nella
scanalatura della staffa di arresto (3.3) e serrare la
leva di serraggio per la larghezza di arresto (3.2).
3. Spostare la leva di serraggio per la regolazione
dell'angolo (3.1) verso l'alto e bloccarla in modo
che vi sia spazio sufficiente per inserire il profilo
di arresto (3.4).
4. Far scorrere il profilo di arresto (3.4) sulle due viti a
testa tonda con quadro sottotesta (3.5) fino all'ar-
resto. Stringere i dadi delle viti a testa tonda con
quadro sottotesta (3.5). Il profilo di arresto (3.4)
deve avere l'incavo rivolto verso il basso.
5. Applicare il tappo di chiusura (3.7) sull'estremità
del profilo di arresto (3.4).
9.9 Montaggio del supporto dello spingitoio
(Fig. 12)
1. Avvitare la vite a testa esagonale (26) come illu-
strato e bloccarla con il dado esagonale (33).
2. Agganciare lo spingitoio (18) alla vite a testa esa-
gonale (26).
10. Messa in funzione
m Attenzione!
Prima della messa in funzione è obbligatorio mon-
tare completamente il prodotto!
Prima di ogni impiego controllare:
• Interruttore On/Off Verificare che l'interruttore di
On/Off funzioni correttamente.
• Dispositivi di protezione interbloccati: Per spe-
gnere la macchina tutte le protezione di sicurezza
deve venire aperte in successione, una dopo l'altra.
Verificare se è impossibile accendere la macchina
con una protezione di sicurezza aperta.
• Freno: All'inizio del lavoro accendere la macchina
e lasciare che raggiunga il numero di giri necessa-
rio. A questo punto spegnere di nuovo la macchina.
Il motore deve arrestarsi entro 10 secondi. In caso
contrario, è presente un difetto.
• Fermi di arresto anti-contraccolpo: I fermi di ar-
resto anti-contraccolpo devono essere ispezionati
visivamente almeno una volta per ogni turno di la-
voro per assicurarsi che siano in perfette condizioni
di funzionamento. Il controllo comprende anche la
verifica di assenza di danni alle superfici di contatto
a causa di urti e che i fermi di arresto anti-contrac-
colpo possano ricadere per gravità senza impedi-
menti o ostacoli.
• Ferro della pialla: Controllare che i ferri della pialla
non siano danneggiati e che non siano montati cor-
rettamente.
Il prodotto può essere usato solo se tutte queste
condizioni sono soddisfatte.
• Impiegare solo lame ben affilate e sottoposte a ma-
nutenzione. Utilizzare solo lame progettate per que-
sto prodotto.
• Per pezzi da lavorare corti, usare legno scorrevole o
spingitoi che non presentino difetti.
• Collegare il prodotto a un dispositivo di aspirazione
della polvere e dei trucioli.
• Prima di iniziare la lavorazione, controllare che la
battuta di arresto sia bloccata.
• Accertarsi di riuscire a stare sempre stabili e in equi-
librio. Posizionarsi lateralmente rispetto al prodotto.
• Con macchina in funzione, tenere le proprie mani a
una distanza sicura dall'albero lame e dal punto dal
quale vengono espulsi i trucioli.
• Cominciare con la piallatura solo quando l'albero
lame ha raggiunto il suo regime necessario.
• Assicurarsi inoltre che il pezzo da lavorare non con-
tenga cavi, funi, corde o simili. Non trattare legno
che presenti numerosi nodi o fori.
• Mettere in sicurezza i pezzi da lavorare lunghi per
evitarne il ribaltamento alla fine del processo di pial-
latura. Utilizzare a tale proposito ad es. supporti di
scorrimento o dispositivi simili.
• È assolutamente vietato, rimuovere trucioli o scheg-
ge con la macchina in funzione.
