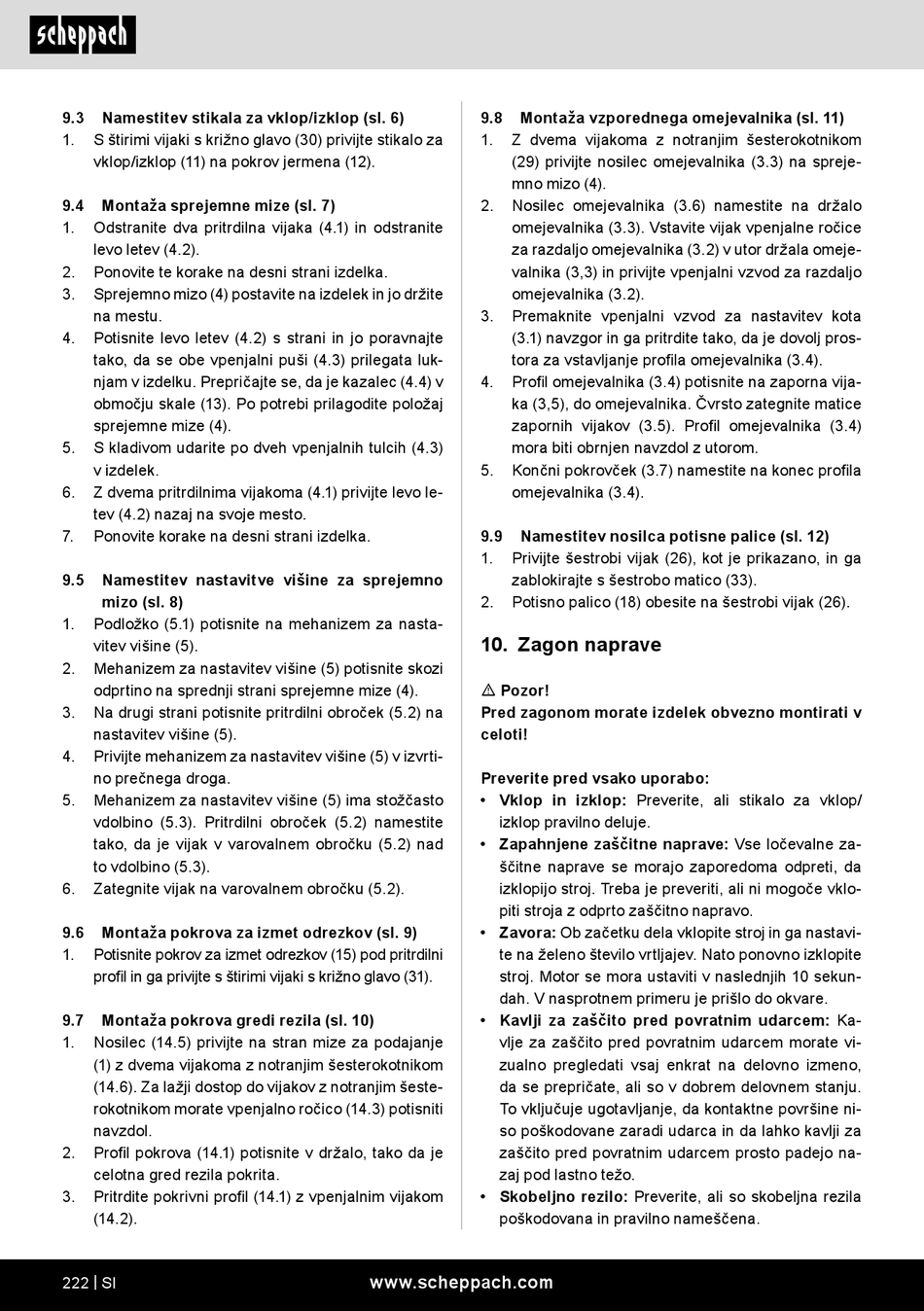

9.3
Namestitev stikala za vklop/izklop (sl. 6)
1.
S štirimi vijaki s križno glavo (30) privijte stikalo za
vklop/izklop (11) na pokrov jermena (12).
9.4
Montaža sprejemne mize (sl. 7)
1.
Odstranite dva pritrdilna vijaka (4.1) in odstranite
levo letev (4.2).
2.
Ponovite te korake na desni strani izdelka.
3.
Sprejemno mizo (4) postavite na izdelek in jo držite
na mestu.
4.
Potisnite levo letev (4.2) s strani in jo poravnajte
tako, da se obe vpenjalni puši (4.3) prilegata luk-
njam v izdelku. Prepričajte se, da je kazalec (4.4) v
območju skale (13). Po potrebi prilagodite položaj
sprejemne mize (4).
5.
S kladivom udarite po dveh vpenjalnih tulcih (4.3)
v izdelek.
6.
Z dvema pritrdilnima vijakoma (4.1) privijte levo le-
tev (4.2) nazaj na svoje mesto.
7.
Ponovite korake na desni strani izdelka.
9.5
Namestitev nastavitve višine za sprejemno
mizo (sl. 8)
1.
Podložko (5.1) potisnite na mehanizem za nasta-
vitev višine (5).
2.
Mehanizem za nastavitev višine (5) potisnite skozi
odprtino na sprednji strani sprejemne mize (4).
3.
Na drugi strani potisnite pritrdilni obroček (5.2) na
nastavitev višine (5).
4.
Privijte mehanizem za nastavitev višine (5) v izvrti-
no prečnega droga.
5.
Mehanizem za nastavitev višine (5) ima stožčasto
vdolbino (5.3). Pritrdilni obroček (5.2) namestite
tako, da je vijak v varovalnem obročku (5.2) nad
to vdolbino (5.3).
6.
Zategnite vijak na varovalnem obročku (5.2).
9.6
Montaža pokrova za izmet odrezkov (sl. 9)
1.
Potisnite pokrov za izmet odrezkov (15) pod pritrdilni
profil in ga privijte s štirimi vijaki s križno glavo (31).
9.7
Montaža pokrova gredi rezila (sl. 10)
1.
Nosilec (14.5) privijte na stran mize za podajanje
(1) z dvema vijakoma z notranjim šesterokotnikom
(14.6). Za lažji dostop do vijakov z notranjim šeste-
rokotnikom morate vpenjalno ročico (14.3) potisniti
navzdol.
2.
Profil pokrova (14.1) potisnite v držalo, tako da je
celotna gred rezila pokrita.
3.
Pritrdite pokrivni profil (14.1) z vpenjalnim vijakom
(14.2).
222 | SI
9.8
Montaža vzporednega omejevalnika (sl. 11)
1.
Z dvema vijakoma z notranjim šesterokotnikom
(29) privijte nosilec omejevalnika (3.3) na spreje-
mno mizo (4).
2.
Nosilec omejevalnika (3.6) namestite na držalo
omejevalnika (3.3). Vstavite vijak vpenjalne ročice
za razdaljo omejevalnika (3.2) v utor držala omeje-
valnika (3,3) in privijte vpenjalni vzvod za razdaljo
omejevalnika (3.2).
3.
Premaknite vpenjalni vzvod za nastavitev kota
(3.1) navzgor in ga pritrdite tako, da je dovolj pros-
tora za vstavljanje profila omejevalnika (3.4).
4.
Profil omejevalnika (3.4) potisnite na zaporna vija-
ka (3,5), do omejevalnika. Čvrsto zategnite matice
zapornih vijakov (3.5). Profil omejevalnika (3.4)
mora biti obrnjen navzdol z utorom.
5.
Končni pokrovček (3.7) namestite na konec profila
omejevalnika (3.4).
9.9
Namestitev nosilca potisne palice (sl. 12)
1.
Privijte šestrobi vijak (26), kot je prikazano, in ga
zablokirajte s šestrobo matico (33).
2.
Potisno palico (18) obesite na šestrobi vijak (26).
10. Zagon naprave
m Pozor!
Pred zagonom morate izdelek obvezno montirati v
celoti!
Preverite pred vsako uporabo:
• Vklop in izklop: Preverite, ali stikalo za vklop/
izklop pravilno deluje.
• Zapahnjene zaščitne naprave: Vse ločevalne za-
ščitne naprave se morajo zaporedoma odpreti, da
izklopijo stroj. Treba je preveriti, ali ni mogoče vklo-
piti stroja z odprto zaščitno napravo.
• Zavora: Ob začetku dela vklopite stroj in ga nastavi-
te na želeno število vrtljajev. Nato ponovno izklopite
stroj. Motor se mora ustaviti v naslednjih 10 sekun-
dah. V nasprotnem primeru je prišlo do okvare.
• Kavlji za zaščito pred povratnim udarcem: Ka-
vlje za zaščito pred povratnim udarcem morate vi-
zualno pregledati vsaj enkrat na delovno izmeno,
da se prepričate, ali so v dobrem delovnem stanju.
To vključuje ugotavljanje, da kontaktne površine ni-
so poškodovane zaradi udarca in da lahko kavlji za
zaščito pred povratnim udarcem prosto padejo na-
zaj pod lastno težo.
• Skobeljno rezilo: Preverite, ali so skobeljna rezila
poškodovana in pravilno nameščena.
www.scheppach.com
