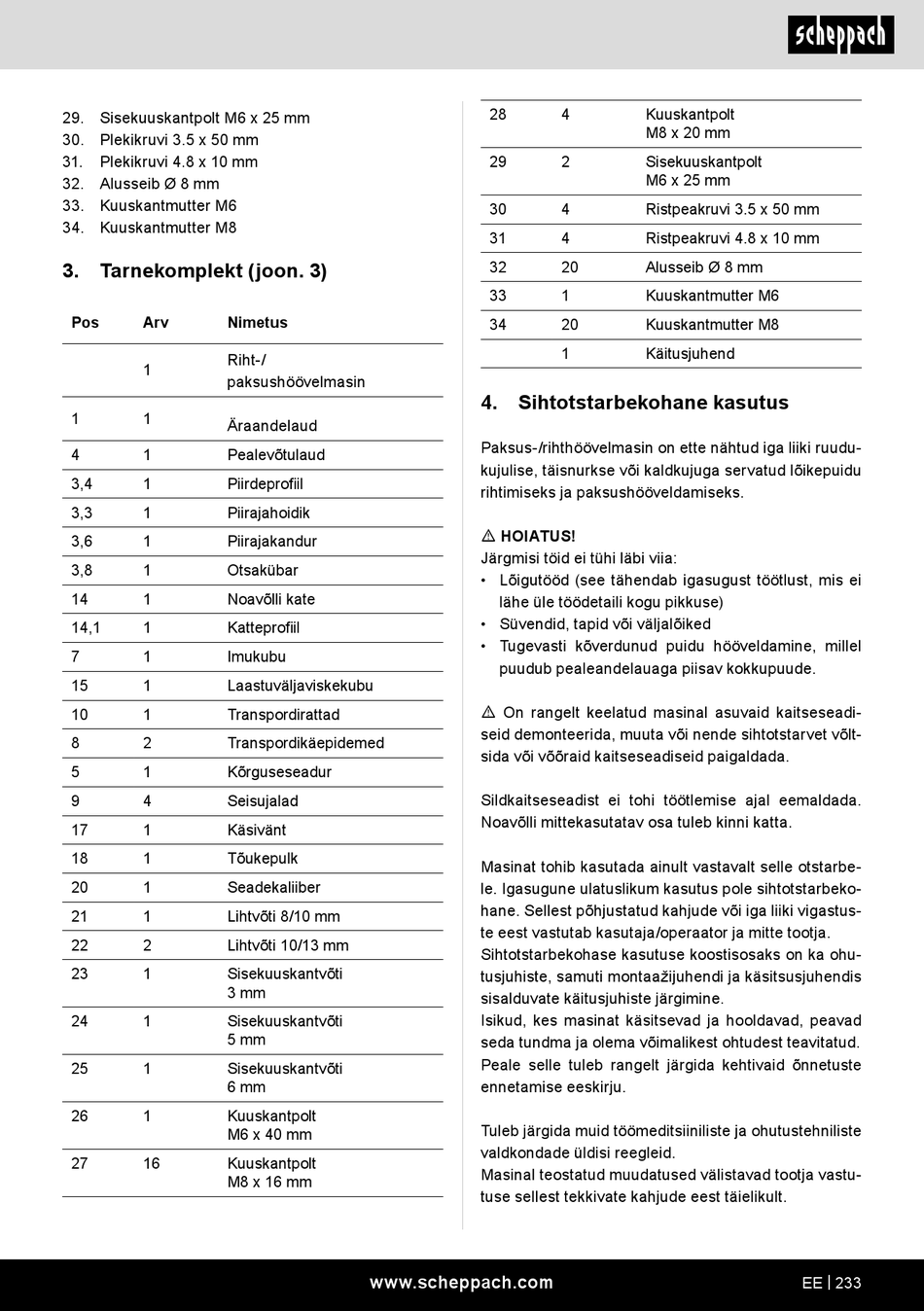

29. Sisekuuskantpolt M6 x 25 mm
30. Plekikruvi 3.5 x 50 mm
31.
Plekikruvi 4.8 x 10 mm
32. Alusseib Ø 8 mm
33. Kuuskantmutter M6
34. Kuuskantmutter M8
3. Tarnekomplekt (joon. 3)
Pos
Arv
Nimetus
Riht-/
1
paksushöövelmasin
1
1
Äraandelaud
4
1
Pealevõtulaud
3,4
1
Piirdeprofiil
3,3
1
Piirajahoidik
3,6
1
Piirajakandur
3,8
1
Otsakübar
14
1
Noavõlli kate
14,1
1
Katteprofiil
7
1
Imukubu
15
1
Laastuväljaviskekubu
10
1
Transpordirattad
8
2
Transpordikäepidemed
5
1
Kõrguseseadur
9
4
Seisujalad
17
1
Käsivänt
18
1
Tõukepulk
20
1
Seadekaliiber
21
1
Lihtvõti 8/10 mm
22
2
Lihtvõti 10/13 mm
23
1
Sisekuuskantvõti
3 mm
24
1
Sisekuuskantvõti
5 mm
25
1
Sisekuuskantvõti
6 mm
26
1
Kuuskantpolt
M6 x 40 mm
27
16
Kuuskantpolt
M8 x 16 mm
28
29
30
31
32
33
34
4. Sihtotstarbekohane kasutus
Paksus-/rihthöövelmasin on ette nähtud iga liiki ruudu-
kujulise, täisnurkse või kaldkujuga servatud lõikepuidu
rihtimiseks ja paksushööveldamiseks.
m HOIATUS!
Järgmisi töid ei tühi läbi viia:
• Lõigutööd (see tähendab igasugust töötlust, mis ei
lähe üle töödetaili kogu pikkuse)
• Süvendid, tapid või väljalõiked
• Tugevasti kõverdunud puidu hööveldamine, millel
puudub pealeandelauaga piisav kokkupuude.
m On rangelt keelatud masinal asuvaid kaitseseadi-
seid demonteerida, muuta või nende sihtotstarvet võlt-
sida või võõraid kaitseseadiseid paigaldada.
Sildkaitseseadist ei tohi töötlemise ajal eemaldada.
Noavõlli mittekasutatav osa tuleb kinni katta.
Masinat tohib kasutada ainult vastavalt selle otstarbe-
le. Igasugune ulatuslikum kasutus pole sihtotstarbeko-
hane. Sellest põhjustatud kahjude või iga liiki vigastus-
te eest vastutab kasutaja/operaator ja mitte tootja.
Sihtotstarbekohase kasutuse koostisosaks on ka ohu-
tusjuhiste, samuti montaažijuhendi ja käsitsusjuhendis
sisalduvate käitusjuhiste järgimine.
Isikud, kes masinat käsitsevad ja hooldavad, peavad
seda tundma ja olema võimalikest ohtudest teavitatud.
Peale selle tuleb rangelt järgida kehtivaid õnnetuste
ennetamise eeskirju.
Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste
valdkondade üldisi reegleid.
Masinal teostatud muudatused välistavad tootja vastu-
tuse sellest tekkivate kahjude eest täielikult.
www.scheppach.com
4
Kuuskantpolt
M8 x 20 mm
2
Sisekuuskantpolt
M6 x 25 mm
4
Ristpeakruvi 3.5 x 50 mm
4
Ristpeakruvi 4.8 x 10 mm
20
Alusseib Ø 8 mm
1
Kuuskantmutter M6
20
Kuuskantmutter M8
1
Käitusjuhend
EE | 233
