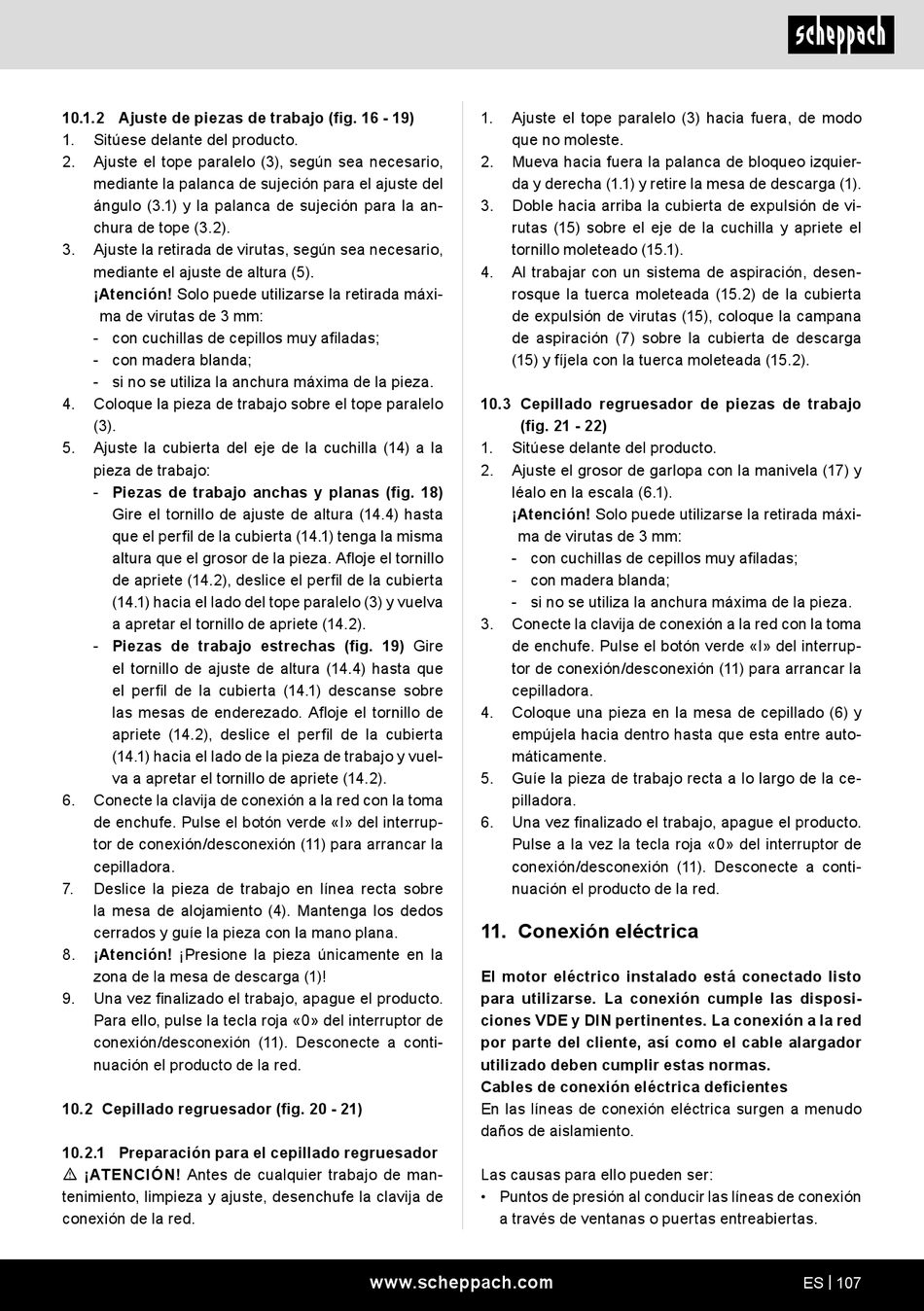

10.1.2 Ajuste de piezas de trabajo (fig. 16 - 19)
1. Sitúese delante del producto.
2. Ajuste el tope paralelo (3), según sea necesario,
mediante la palanca de sujeción para el ajuste del
ángulo (3.1) y la palanca de sujeción para la an-
chura de tope (3.2).
3. Ajuste la retirada de virutas, según sea necesario,
mediante el ajuste de altura (5).
¡Atención! Solo puede utilizarse la retirada máxi-
ma de virutas de 3 mm:
- con cuchillas de cepillos muy afiladas;
- con madera blanda;
- si no se utiliza la anchura máxima de la pieza.
4. Coloque la pieza de trabajo sobre el tope paralelo
(3).
5. Ajuste la cubierta del eje de la cuchilla (14) a la
pieza de trabajo:
- Piezas de trabajo anchas y planas (fig. 18)
Gire el tornillo de ajuste de altura (14.4) hasta
que el perfil de la cubierta (14.1) tenga la misma
altura que el grosor de la pieza. Afloje el tornillo
de apriete (14.2), deslice el perfil de la cubierta
(14.1) hacia el lado del tope paralelo (3) y vuelva
a apretar el tornillo de apriete (14.2).
- Piezas de trabajo estrechas (fig. 19) Gire
el tornillo de ajuste de altura (14.4) hasta que
el perfil de la cubierta (14.1) descanse sobre
las mesas de enderezado. Afloje el tornillo de
apriete (14.2), deslice el perfil de la cubierta
(14.1) hacia el lado de la pieza de trabajo y vuel-
va a apretar el tornillo de apriete (14.2).
6. Conecte la clavija de conexión a la red con la toma
de enchufe. Pulse el botón verde «I» del interrup-
tor de conexión/desconexión (11) para arrancar la
cepilladora.
7. Deslice la pieza de trabajo en línea recta sobre
la mesa de alojamiento (4). Mantenga los dedos
cerrados y guíe la pieza con la mano plana.
8. ¡Atención! ¡Presione la pieza únicamente en la
zona de la mesa de descarga (1)!
9. Una vez finalizado el trabajo, apague el producto.
Para ello, pulse la tecla roja «0» del interruptor de
conexión/desconexión (11). Desconecte a conti-
nuación el producto de la red.
10.2 Cepillado regruesador (fig. 20 - 21)
10.2.1 Preparación para el cepillado regruesador
m ¡ATENCIÓN! Antes de cualquier trabajo de man-
tenimiento, limpieza y ajuste, desenchufe la clavija de
conexión de la red.
1. Ajuste el tope paralelo (3) hacia fuera, de modo
que no moleste.
2. Mueva hacia fuera la palanca de bloqueo izquier-
da y derecha (1.1) y retire la mesa de descarga (1).
3. Doble hacia arriba la cubierta de expulsión de vi-
rutas (15) sobre el eje de la cuchilla y apriete el
tornillo moleteado (15.1).
4. Al trabajar con un sistema de aspiración, desen-
rosque la tuerca moleteada (15.2) de la cubierta
de expulsión de virutas (15), coloque la campana
de aspiración (7) sobre la cubierta de descarga
(15) y fíjela con la tuerca moleteada (15.2).
10.3 Cepillado regruesador de piezas de trabajo
(fig. 21 - 22)
1. Sitúese delante del producto.
2. Ajuste el grosor de garlopa con la manivela (17) y
léalo en la escala (6.1).
¡Atención! Solo puede utilizarse la retirada máxi-
ma de virutas de 3 mm:
- con cuchillas de cepillos muy afiladas;
- con madera blanda;
- si no se utiliza la anchura máxima de la pieza.
3. Conecte la clavija de conexión a la red con la toma
de enchufe. Pulse el botón verde «I» del interrup-
tor de conexión/desconexión (11) para arrancar la
cepilladora.
4. Coloque una pieza en la mesa de cepillado (6) y
empújela hacia dentro hasta que esta entre auto-
máticamente.
5. Guíe la pieza de trabajo recta a lo largo de la ce-
pilladora.
6. Una vez finalizado el trabajo, apague el producto.
Pulse a la vez la tecla roja «0» del interruptor de
conexión/desconexión (11). Desconecte a conti-
nuación el producto de la red.
11. Conexión eléctrica
El motor eléctrico instalado está conectado listo
para utilizarse. La conexión cumple las disposi-
ciones VDE y DIN pertinentes. La conexión a la red
por parte del cliente, así como el cable alargador
utilizado deben cumplir estas normas.
Cables de conexión eléctrica deficientes
En las líneas de conexión eléctrica surgen a menudo
daños de aislamiento.
Las causas para ello pueden ser:
• Puntos de presión al conducir las líneas de conexión
a través de ventanas o puertas entreabiertas.
