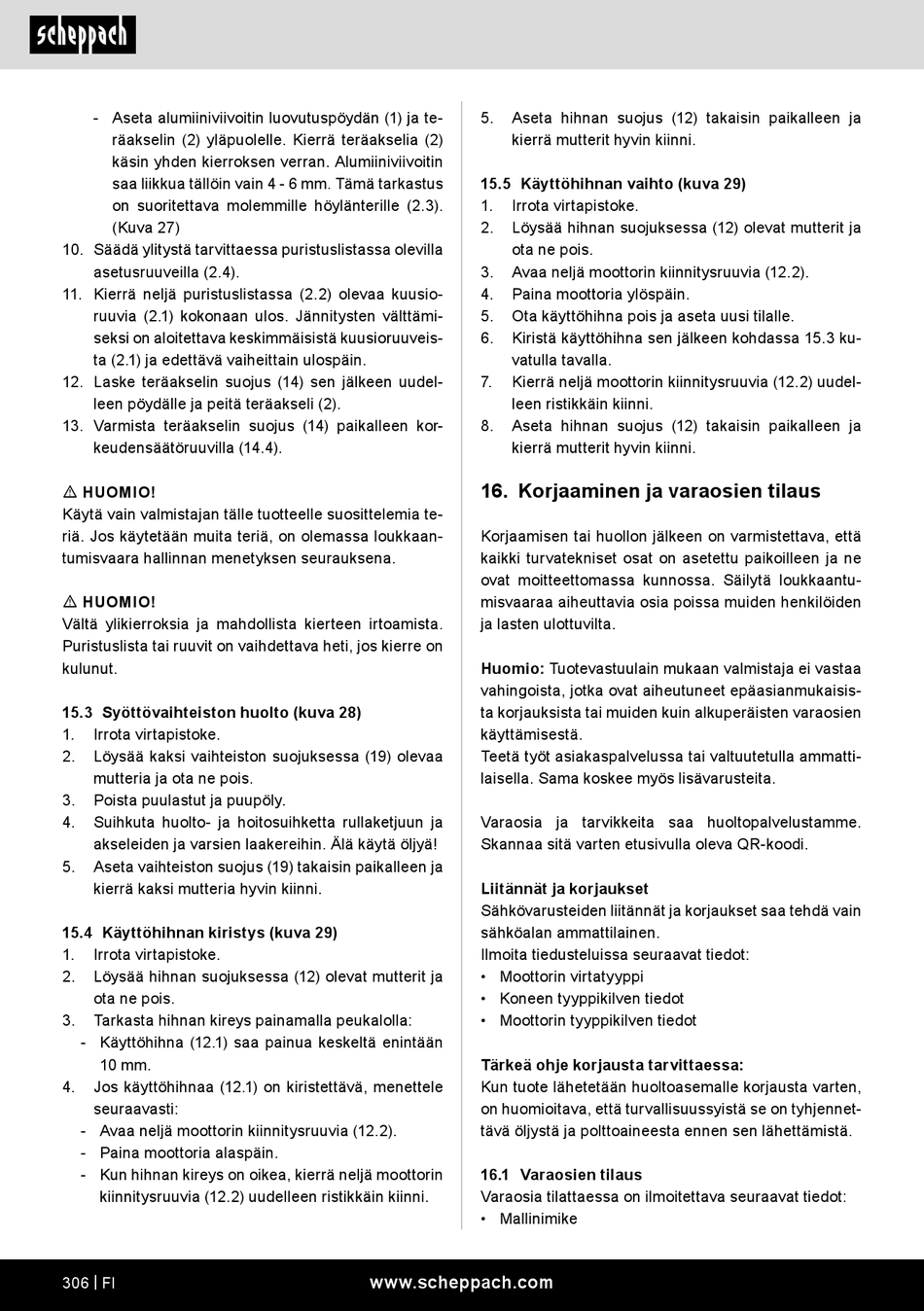

- Aseta alumiiniviivoitin luovutuspöydän (1) ja te-
räakselin (2) yläpuolelle. Kierrä teräakselia (2)
käsin yhden kierroksen verran. Alumiiniviivoitin
saa liikkua tällöin vain 4 - 6 mm. Tämä tarkastus
on suoritettava molemmille höylänterille (2.3).
(Kuva 27)
10. Säädä ylitystä tarvittaessa puristuslistassa olevilla
asetusruuveilla (2.4).
11. Kierrä neljä puristuslistassa (2.2) olevaa kuusio-
ruuvia (2.1) kokonaan ulos. Jännitysten välttämi-
seksi on aloitettava keskimmäisistä kuusioruuveis-
ta (2.1) ja edettävä vaiheittain ulospäin.
12. Laske teräakselin suojus (14) sen jälkeen uudel-
leen pöydälle ja peitä teräakseli (2).
13. Varmista teräakselin suojus (14) paikalleen kor-
keudensäätöruuvilla (14.4).
m HUOMIO!
Käytä vain valmistajan tälle tuotteelle suosittelemia te-
riä. Jos käytetään muita teriä, on olemassa loukkaan-
tumisvaara hallinnan menetyksen seurauksena.
m HUOMIO!
Vältä ylikierroksia ja mahdollista kierteen irtoamista.
Puristuslista tai ruuvit on vaihdettava heti, jos kierre on
kulunut.
15.3 Syöttövaihteiston huolto (kuva 28)
1.
Irrota virtapistoke.
2.
Löysää kaksi vaihteiston suojuksessa (19) olevaa
mutteria ja ota ne pois.
3.
Poista puulastut ja puupöly.
4.
Suihkuta huolto- ja hoitosuihketta rullaketjuun ja
akseleiden ja varsien laakereihin. Älä käytä öljyä!
5.
Aseta vaihteiston suojus (19) takaisin paikalleen ja
kierrä kaksi mutteria hyvin kiinni.
15.4 Käyttöhihnan kiristys (kuva 29)
1.
Irrota virtapistoke.
2.
Löysää hihnan suojuksessa (12) olevat mutterit ja
ota ne pois.
3.
Tarkasta hihnan kireys painamalla peukalolla:
- Käyttöhihna (12.1) saa painua keskeltä enintään
10 mm.
4.
Jos käyttöhihnaa (12.1) on kiristettävä, menettele
seuraavasti:
- Avaa neljä moottorin kiinnitysruuvia (12.2).
- Paina moottoria alaspäin.
- Kun hihnan kireys on oikea, kierrä neljä moottorin
kiinnitysruuvia (12.2) uudelleen ristikkäin kiinni.
306 | FI
5.
Aseta hihnan suojus (12) takaisin paikalleen ja
kierrä mutterit hyvin kiinni.
15.5 Käyttöhihnan vaihto (kuva 29)
1.
Irrota virtapistoke.
2.
Löysää hihnan suojuksessa (12) olevat mutterit ja
ota ne pois.
3.
Avaa neljä moottorin kiinnitysruuvia (12.2).
4.
Paina moottoria ylöspäin.
5.
Ota käyttöhihna pois ja aseta uusi tilalle.
6.
Kiristä käyttöhihna sen jälkeen kohdassa 15.3 ku-
vatulla tavalla.
7.
Kierrä neljä moottorin kiinnitysruuvia (12.2) uudel-
leen ristikkäin kiinni.
8.
Aseta hihnan suojus (12) takaisin paikalleen ja
kierrä mutterit hyvin kiinni.
16. Korjaaminen ja varaosien tilaus
Korjaamisen tai huollon jälkeen on varmistettava, että
kaikki turvatekniset osat on asetettu paikoilleen ja ne
ovat moitteettomassa kunnossa. Säilytä loukkaantu-
misvaaraa aiheuttavia osia poissa muiden henkilöiden
ja lasten ulottuvilta.
Huomio: Tuotevastuulain mukaan valmistaja ei vastaa
vahingoista, jotka ovat aiheutuneet epäasianmukaisis-
ta korjauksista tai muiden kuin alkuperäisten varaosien
käyttämisestä.
Teetä työt asiakaspalvelussa tai valtuutetulla ammatti-
laisella. Sama koskee myös lisävarusteita.
Varaosia ja tarvikkeita saa huoltopalvelustamme.
Skannaa sitä varten etusivulla oleva QR-koodi.
Liitännät ja korjaukset
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain
sähköalan ammattilainen.
Ilmoita tiedusteluissa seuraavat tiedot:
• Moottorin virtatyyppi
• Koneen tyyppikilven tiedot
• Moottorin tyyppikilven tiedot
Tärkeä ohje korjausta tarvittaessa:
Kun tuote lähetetään huoltoasemalle korjausta varten,
on huomioitava, että turvallisuussyistä se on tyhjennet-
tävä öljystä ja polttoaineesta ennen sen lähettämistä.
16.1 Varaosien tilaus
Varaosia tilattaessa on ilmoitettava seuraavat tiedot:
• Mallinimike
www.scheppach.com
