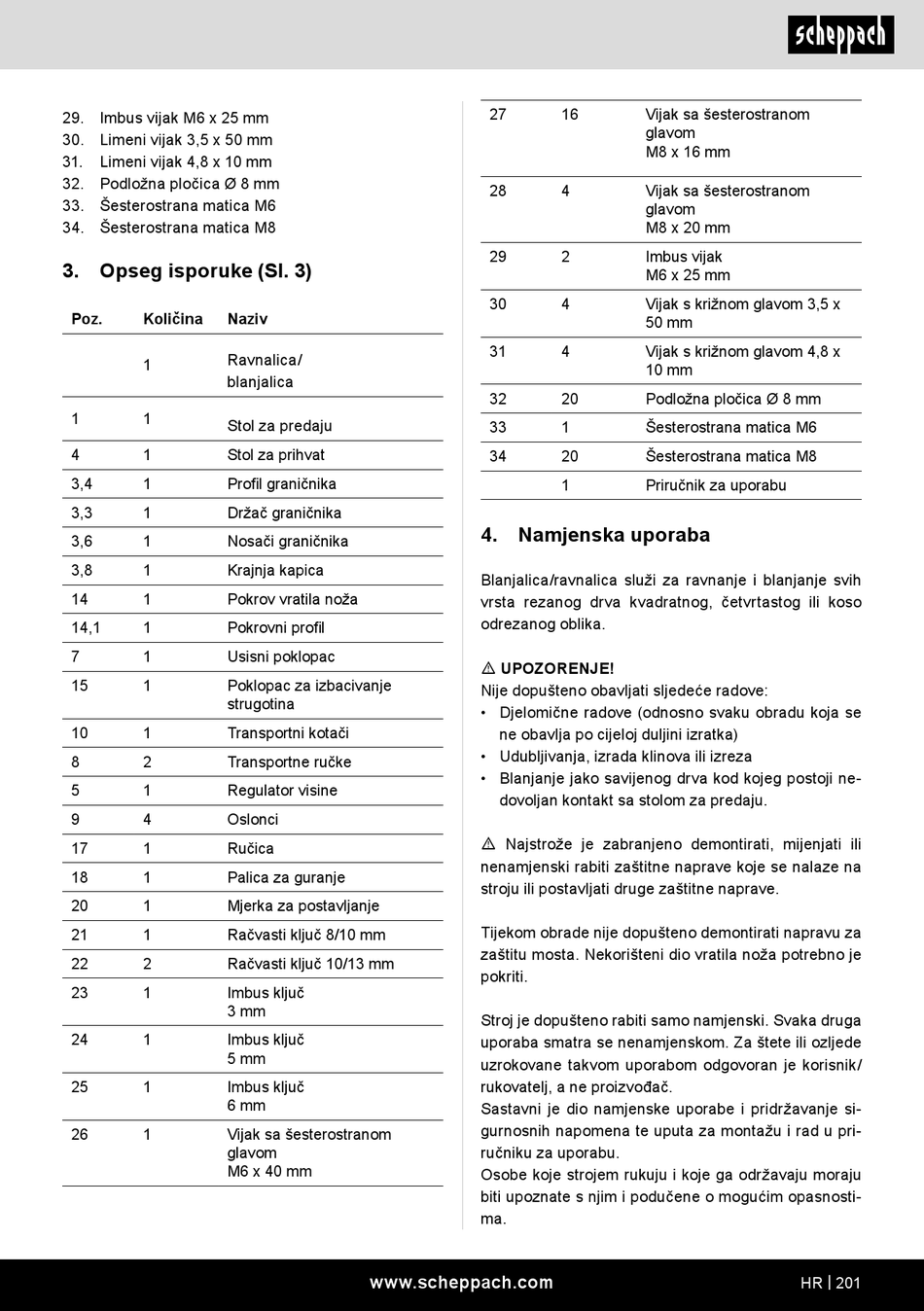

Scheppach HMS1500 Originalbetriebsanleitung Seite 201

29. Imbus vijak M6 x 25 mm
30. Limeni vijak 3,5 x 50 mm
31. Limeni vijak 4,8 x 10 mm
32. Podložna pločica Ø 8 mm
33. Šesterostrana matica M6
34. Šesterostrana matica M8
3. Opseg isporuke (Sl. 3)
Poz. Količina Naziv
Ravnalica/
1
blanjalica
1 1
Stol za predaju
4 1 Stol za prihvat
3,4 1 Profil graničnika
3,3 1 Držač graničnika
3,6 1 Nosači graničnika
3,8 1 Krajnja kapica
14 1 Pokrov vratila noža
14,1 1 Pokrovni profil
7 1 Usisni poklopac
15 1 Poklopac za izbacivanje
strugotina
10 1 Transportni kotači
8 2 Transportne ručke
5 1 Regulator visine
9 4 Oslonci
17 1 Ručica
18 1 Palica za guranje
20 1 Mjerka za postavljanje
21 1 Račvasti ključ 8/10 mm
22 2 Račvasti ključ 10/13 mm
23 1 Imbus ključ
3 mm
24 1 Imbus ključ
5 mm
25 1 Imbus ključ
6 mm
26 1 Vijak sa šesterostranom
glavom
M6 x 40 mm
27
28
29
30
31
32
33
34
4. Namjenska uporaba
Blanjalica/ravnalica služi za ravnanje i blanjanje svih
vrsta rezanog drva kvadratnog, četvrtastog ili koso
odrezanog oblika.
m UPOZORENJE!
Nije dopušteno obavljati sljedeće radove:
• Djelomične radove (odnosno svaku obradu koja se
ne obavlja po cijeloj duljini izratka)
• Udubljivanja, izrada klinova ili izreza
• Blanjanje jako savijenog drva kod kojeg postoji ne-
dovoljan kontakt sa stolom za predaju.
m Najstrože je zabranjeno demontirati, mijenjati ili
nenamjenski rabiti zaštitne naprave koje se nalaze na
stroju ili postavljati druge zaštitne naprave.
Tijekom obrade nije dopušteno demontirati napravu za
zaštitu mosta. Nekorišteni dio vratila noža potrebno je
pokriti.
Stroj je dopušteno rabiti samo namjenski. Svaka druga
uporaba smatra se nenamjenskom. Za štete ili ozljede
uzrokovane takvom uporabom odgovoran je korisnik/
rukovatelj, a ne proizvođač.
Sastavni je dio namjenske uporabe i pridržavanje si-
gurnosnih napomena te uputa za montažu i rad u pri-
ručniku za uporabu.
Osobe koje strojem rukuju i koje ga održavaju moraju
biti upoznate s njim i podučene o mogućim opasnosti-
ma.
www.scheppach.com
16 Vijak sa šesterostranom
glavom
M8 x 16 mm
4 Vijak sa šesterostranom
glavom
M8 x 20 mm
2 Imbus vijak
M6 x 25 mm
4 Vijak s križnom glavom 3,5 x
50 mm
4 Vijak s križnom glavom 4,8 x
10 mm
20 Podložna pločica Ø 8 mm
1 Šesterostrana matica M6
20 Šesterostrana matica M8
1 Priručnik za uporabu
HR | 201
