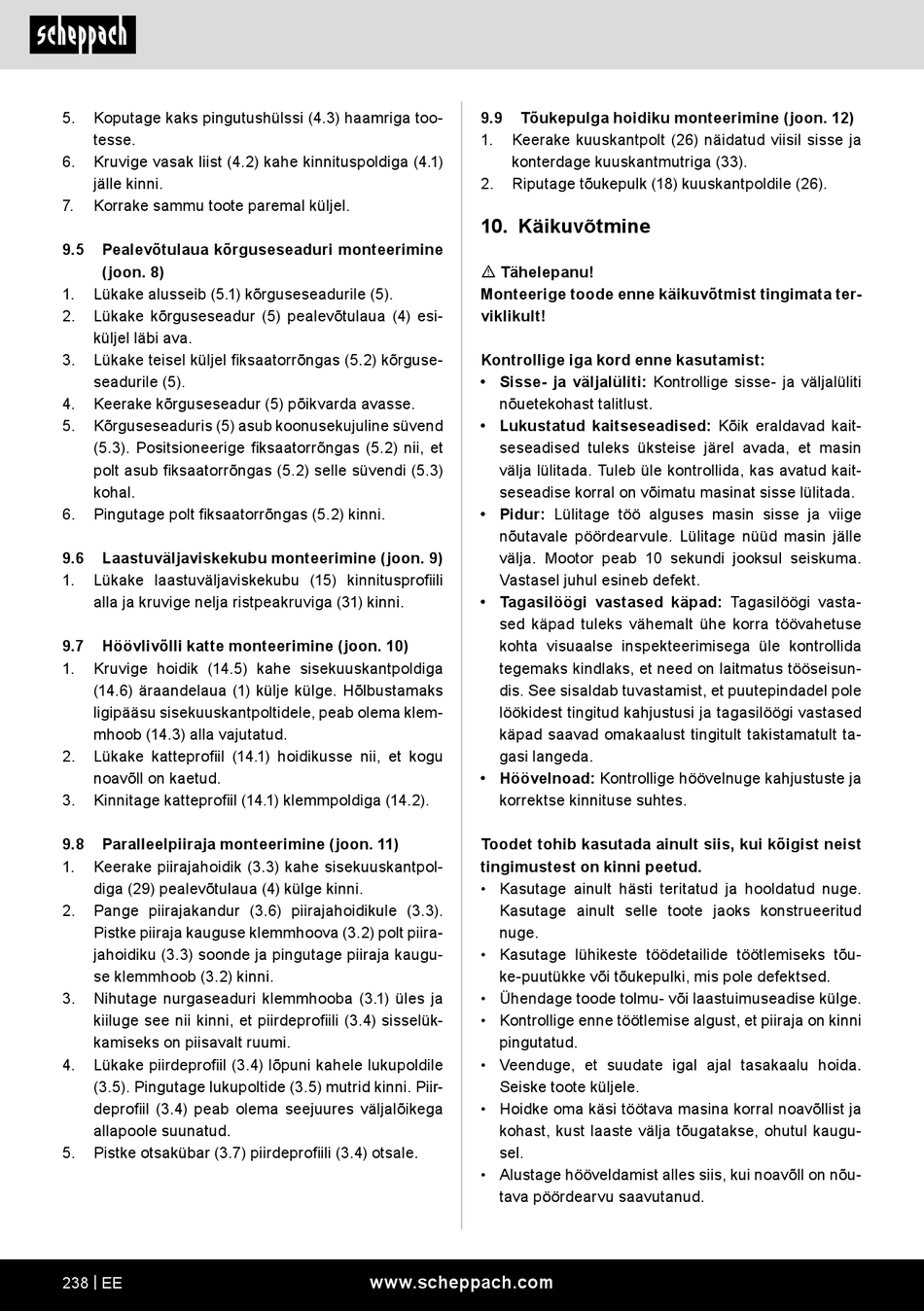

5.
Koputage kaks pingutushülssi (4.3) haamriga too-
tesse.
6.
Kruvige vasak liist (4.2) kahe kinnituspoldiga (4.1)
jälle kinni.
7.
Korrake sammu toote paremal küljel.
9.5
Pealevõtulaua kõrguseseaduri monteerimine
(joon. 8)
1.
Lükake alusseib (5.1) kõrguseseadurile (5).
2.
Lükake kõrguseseadur (5) pealevõtulaua (4) esi-
küljel läbi ava.
3.
Lükake teisel küljel fiksaatorrõngas (5.2) kõrguse-
seadurile (5).
4.
Keerake kõrguseseadur (5) põikvarda avasse.
5.
Kõrguseseaduris (5) asub koonusekujuline süvend
(5.3). Positsioneerige fiksaatorrõngas (5.2) nii, et
polt asub fiksaatorrõngas (5.2) selle süvendi (5.3)
kohal.
6.
Pingutage polt fiksaatorrõngas (5.2) kinni.
9.6
Laastuväljaviskekubu monteerimine (joon. 9)
1.
Lükake laastuväljaviskekubu (15) kinnitusprofiili
alla ja kruvige nelja ristpeakruviga (31) kinni.
9.7
Höövlivõlli katte monteerimine (joon. 10)
1.
Kruvige hoidik (14.5) kahe sisekuuskantpoldiga
(14.6) äraandelaua (1) külje külge. Hõlbustamaks
ligipääsu sisekuuskantpoltidele, peab olema klem-
mhoob (14.3) alla vajutatud.
2.
Lükake katteprofiil (14.1) hoidikusse nii, et kogu
noavõll on kaetud.
3.
Kinnitage katteprofiil (14.1) klemmpoldiga (14.2).
9.8
Paralleelpiiraja monteerimine (joon. 11)
1.
Keerake piirajahoidik (3.3) kahe sisekuuskantpol-
diga (29) pealevõtulaua (4) külge kinni.
2.
Pange piirajakandur (3.6) piirajahoidikule (3.3).
Pistke piiraja kauguse klemmhoova (3.2) polt piira-
jahoidiku (3.3) soonde ja pingutage piiraja kaugu-
se klemmhoob (3.2) kinni.
3.
Nihutage nurgaseaduri klemmhooba (3.1) üles ja
kiiluge see nii kinni, et piirdeprofiili (3.4) sisselük-
kamiseks on piisavalt ruumi.
4.
Lükake piirdeprofiil (3.4) lõpuni kahele lukupoldile
(3.5). Pingutage lukupoltide (3.5) mutrid kinni. Piir-
deprofiil (3.4) peab olema seejuures väljalõikega
allapoole suunatud.
5.
Pistke otsakübar (3.7) piirdeprofiili (3.4) otsale.
238 | EE
9.9
Tõukepulga hoidiku monteerimine (joon. 12)
1.
Keerake kuuskantpolt (26) näidatud viisil sisse ja
konterdage kuuskantmutriga (33).
2.
Riputage tõukepulk (18) kuuskantpoldile (26).
10. Käikuvõtmine
m Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata ter-
viklikult!
Kontrollige iga kord enne kasutamist:
• Sisse- ja väljalüliti: Kontrollige sisse- ja väljalüliti
nõuetekohast talitlust.
• Lukustatud kaitseseadised: Kõik eraldavad kait-
seseadised tuleks üksteise järel avada, et masin
välja lülitada. Tuleb üle kontrollida, kas avatud kait-
seseadise korral on võimatu masinat sisse lülitada.
• Pidur: Lülitage töö alguses masin sisse ja viige
nõutavale pöördearvule. Lülitage nüüd masin jälle
välja. Mootor peab 10 sekundi jooksul seiskuma.
Vastasel juhul esineb defekt.
• Tagasilöögi vastased käpad: Tagasilöögi vasta-
sed käpad tuleks vähemalt ühe korra töövahetuse
kohta visuaalse inspekteerimisega üle kontrollida
tegemaks kindlaks, et need on laitmatus tööseisun-
dis. See sisaldab tuvastamist, et puutepindadel pole
löökidest tingitud kahjustusi ja tagasilöögi vastased
käpad saavad omakaalust tingitult takistamatult ta-
gasi langeda.
• Höövelnoad: Kontrollige höövelnuge kahjustuste ja
korrektse kinnituse suhtes.
Toodet tohib kasutada ainult siis, kui kõigist neist
tingimustest on kinni peetud.
• Kasutage ainult hästi teritatud ja hooldatud nuge.
Kasutage ainult selle toote jaoks konstrueeritud
nuge.
• Kasutage lühikeste töödetailide töötlemiseks tõu-
ke-puutükke või tõukepulki, mis pole defektsed.
• Ühendage toode tolmu- või laastuimuseadise külge.
• Kontrollige enne töötlemise algust, et piiraja on kinni
pingutatud.
• Veenduge, et suudate igal ajal tasakaalu hoida.
Seiske toote küljele.
• Hoidke oma käsi töötava masina korral noavõllist ja
kohast, kust laaste välja tõugatakse, ohutul kaugu-
sel.
• Alustage hööveldamist alles siis, kui noavõll on nõu-
tava pöördearvu saavutanud.
