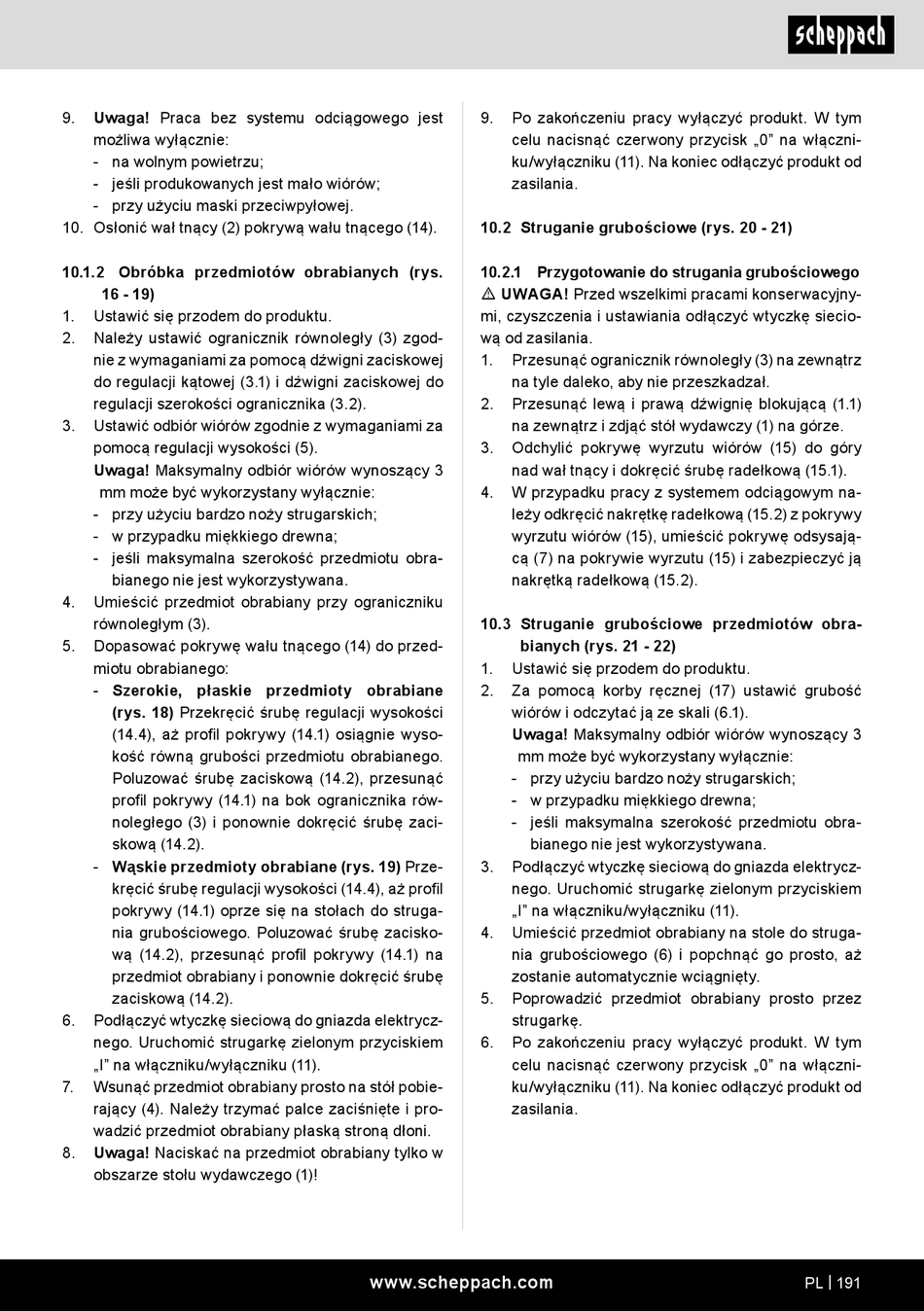

9. Uwaga! Praca bez systemu odciągowego jest
możliwa wyłącznie:
- na wolnym powietrzu;
- jeśli produkowanych jest mało wiórów;
- przy użyciu maski przeciwpyłowej.
10. Osłonić wał tnący (2) pokrywą wału tnącego (14).
10.1.2 Obróbka przedmiotów obrabianych (rys.
16 - 19)
1. Ustawić się przodem do produktu.
2. Należy ustawić ogranicznik równoległy (3) zgod-
nie z wymaganiami za pomocą dźwigni zaciskowej
do regulacji kątowej (3.1) i dźwigni zaciskowej do
regulacji szerokości ogranicznika (3.2).
3. Ustawić odbiór wiórów zgodnie z wymaganiami za
pomocą regulacji wysokości (5).
Uwaga! Maksymalny odbiór wiórów wynoszący 3
mm może być wykorzystany wyłącznie:
- przy użyciu bardzo noży strugarskich;
- w przypadku miękkiego drewna;
- jeśli maksymalna szerokość przedmiotu obra-
bianego nie jest wykorzystywana.
4. Umieścić przedmiot obrabiany przy ograniczniku
równoległym (3).
5. Dopasować pokrywę wału tnącego (14) do przed-
miotu obrabianego:
- Szerokie, płaskie przedmioty obrabiane
(rys. 18) Przekręcić śrubę regulacji wysokości
(14.4), aż profil pokrywy (14.1) osiągnie wyso-
kość równą grubości przedmiotu obrabianego.
Poluzować śrubę zaciskową (14.2), przesunąć
profil pokrywy (14.1) na bok ogranicznika rów-
noległego (3) i ponownie dokręcić śrubę zaci-
skową (14.2).
- Wąskie przedmioty obrabiane (rys. 19) Prze-
kręcić śrubę regulacji wysokości (14.4), aż profil
pokrywy (14.1) oprze się na stołach do struga-
nia grubościowego. Poluzować śrubę zacisko-
wą (14.2), przesunąć profil pokrywy (14.1) na
przedmiot obrabiany i ponownie dokręcić śrubę
zaciskową (14.2).
6. Podłączyć wtyczkę sieciową do gniazda elektrycz-
nego. Uruchomić strugarkę zielonym przyciskiem
„I" na włączniku/wyłączniku (11).
7. Wsunąć przedmiot obrabiany prosto na stół pobie-
rający (4). Należy trzymać palce zaciśnięte i pro-
wadzić przedmiot obrabiany płaską stroną dłoni.
8. Uwaga! Naciskać na przedmiot obrabiany tylko w
obszarze stołu wydawczego (1)!
9. Po zakończeniu pracy wyłączyć produkt. W tym
celu nacisnąć czerwony przycisk „0" na włączni-
ku/wyłączniku (11). Na koniec odłączyć produkt od
zasilania.
10.2 Struganie grubościowe (rys. 20 - 21)
10.2.1 Przygotowanie do strugania grubościowego
m UWAGA! Przed wszelkimi pracami konserwacyjny-
mi, czyszczenia i ustawiania odłączyć wtyczkę siecio-
wą od zasilania.
1. Przesunąć ogranicznik równoległy (3) na zewnątrz
na tyle daleko, aby nie przeszkadzał.
2. Przesunąć lewą i prawą dźwignię blokującą (1.1)
na zewnątrz i zdjąć stół wydawczy (1) na górze.
3. Odchylić pokrywę wyrzutu wiórów (15) do góry
nad wał tnący i dokręcić śrubę radełkową (15.1).
4. W przypadku pracy z systemem odciągowym na-
leży odkręcić nakrętkę radełkową (15.2) z pokrywy
wyrzutu wiórów (15), umieścić pokrywę odsysają-
cą (7) na pokrywie wyrzutu (15) i zabezpieczyć ją
nakrętką radełkową (15.2).
10.3 Struganie grubościowe przedmiotów obra-
bianych (rys. 21 - 22)
1. Ustawić się przodem do produktu.
2. Za pomocą korby ręcznej (17) ustawić grubość
wiórów i odczytać ją ze skali (6.1).
Uwaga! Maksymalny odbiór wiórów wynoszący 3
mm może być wykorzystany wyłącznie:
- przy użyciu bardzo noży strugarskich;
- w przypadku miękkiego drewna;
- jeśli maksymalna szerokość przedmiotu obra-
bianego nie jest wykorzystywana.
3. Podłączyć wtyczkę sieciową do gniazda elektrycz-
nego. Uruchomić strugarkę zielonym przyciskiem
„I" na włączniku/wyłączniku (11).
4. Umieścić przedmiot obrabiany na stole do struga-
nia grubościowego (6) i popchnąć go prosto, aż
zostanie automatycznie wciągnięty.
5. Poprowadzić przedmiot obrabiany prosto przez
strugarkę.
6. Po zakończeniu pracy wyłączyć produkt. W tym
celu nacisnąć czerwony przycisk „0" na włączni-
ku/wyłączniku (11). Na koniec odłączyć produkt od
zasilania.
