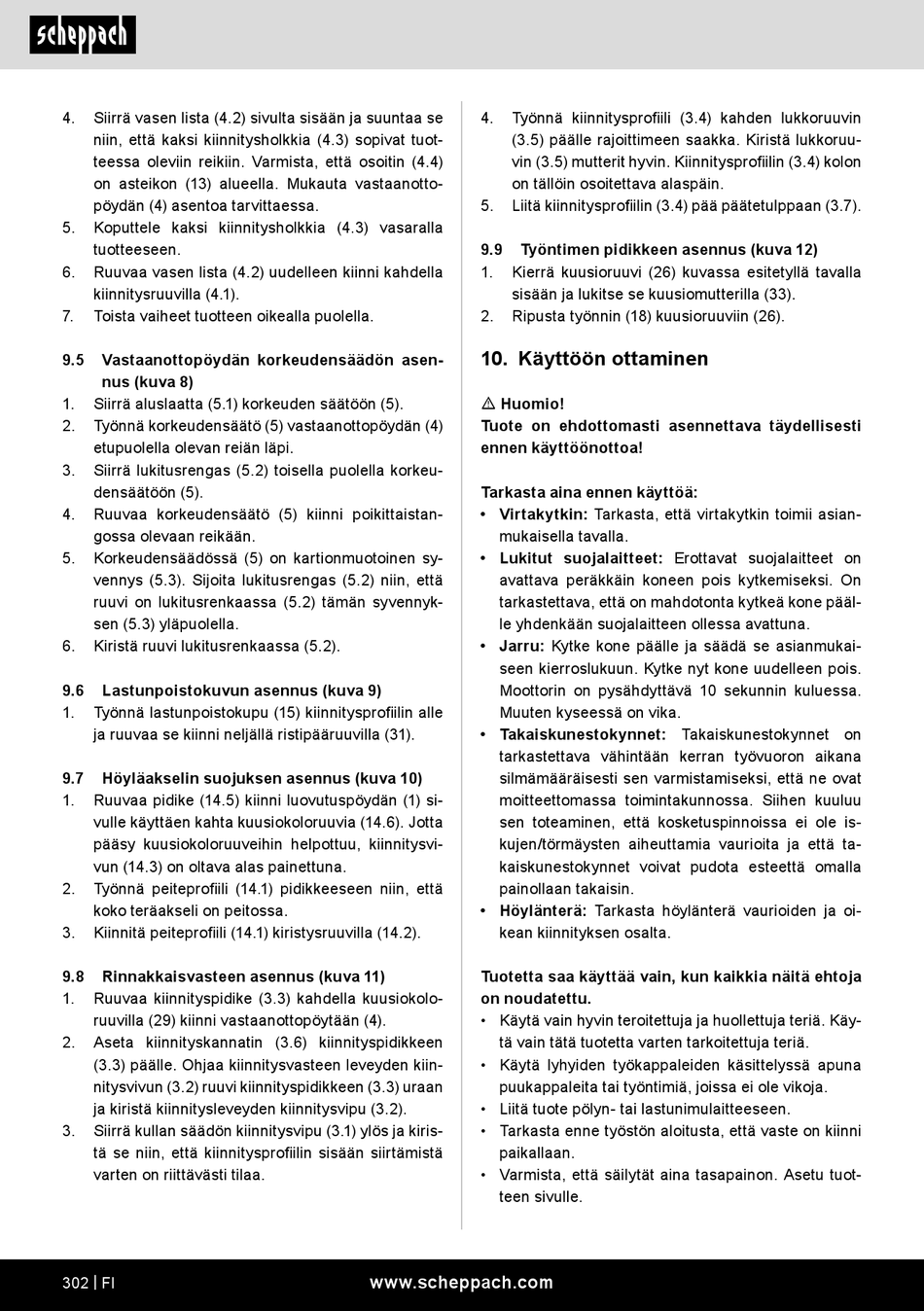

4.
Siirrä vasen lista (4.2) sivulta sisään ja suuntaa se
niin, että kaksi kiinnitysholkkia (4.3) sopivat tuot-
teessa oleviin reikiin. Varmista, että osoitin (4.4)
on asteikon (13) alueella. Mukauta vastaanotto-
pöydän (4) asentoa tarvittaessa.
5.
Koputtele kaksi kiinnitysholkkia (4.3) vasaralla
tuotteeseen.
6.
Ruuvaa vasen lista (4.2) uudelleen kiinni kahdella
kiinnitysruuvilla (4.1).
7.
Toista vaiheet tuotteen oikealla puolella.
9.5
Vastaanottopöydän korkeudensäädön asen-
nus (kuva 8)
1.
Siirrä aluslaatta (5.1) korkeuden säätöön (5).
2.
Työnnä korkeudensäätö (5) vastaanottopöydän (4)
etupuolella olevan reiän läpi.
3.
Siirrä lukitusrengas (5.2) toisella puolella korkeu-
densäätöön (5).
4.
Ruuvaa korkeudensäätö (5) kiinni poikittaistan-
gossa olevaan reikään.
5.
Korkeudensäädössä (5) on kartionmuotoinen sy-
vennys (5.3). Sijoita lukitusrengas (5.2) niin, että
ruuvi on lukitusrenkaassa (5.2) tämän syvennyk-
sen (5.3) yläpuolella.
6.
Kiristä ruuvi lukitusrenkaassa (5.2).
9.6
Lastunpoistokuvun asennus (kuva 9)
1.
Työnnä lastunpoistokupu (15) kiinnitysprofiilin alle
ja ruuvaa se kiinni neljällä ristipääruuvilla (31).
9.7
Höyläakselin suojuksen asennus (kuva 10)
1.
Ruuvaa pidike (14.5) kiinni luovutuspöydän (1) si-
vulle käyttäen kahta kuusiokoloruuvia (14.6). Jotta
pääsy kuusiokoloruuveihin helpottuu, kiinnitysvi-
vun (14.3) on oltava alas painettuna.
2.
Työnnä peiteprofiili (14.1) pidikkeeseen niin, että
koko teräakseli on peitossa.
3.
Kiinnitä peiteprofiili (14.1) kiristysruuvilla (14.2).
9.8
Rinnakkaisvasteen asennus (kuva 11)
1.
Ruuvaa kiinnityspidike (3.3) kahdella kuusiokolo-
ruuvilla (29) kiinni vastaanottopöytään (4).
2.
Aseta kiinnityskannatin (3.6) kiinnityspidikkeen
(3.3) päälle. Ohjaa kiinnitysvasteen leveyden kiin-
nitysvivun (3.2) ruuvi kiinnityspidikkeen (3.3) uraan
ja kiristä kiinnitysleveyden kiinnitysvipu (3.2).
3.
Siirrä kullan säädön kiinnitysvipu (3.1) ylös ja kiris-
tä se niin, että kiinnitysprofiilin sisään siirtämistä
varten on riittävästi tilaa.
302 | FI
4.
Työnnä kiinnitysprofiili (3.4) kahden lukkoruuvin
(3.5) päälle rajoittimeen saakka. Kiristä lukkoruu-
vin (3.5) mutterit hyvin. Kiinnitysprofiilin (3.4) kolon
on tällöin osoitettava alaspäin.
5.
Liitä kiinnitysprofiilin (3.4) pää päätetulppaan (3.7).
9.9
Työntimen pidikkeen asennus (kuva 12)
1.
Kierrä kuusioruuvi (26) kuvassa esitetyllä tavalla
sisään ja lukitse se kuusiomutterilla (33).
2.
Ripusta työnnin (18) kuusioruuviin (26).
10. Käyttöön ottaminen
m Huomio!
Tuote on ehdottomasti asennettava täydellisesti
ennen käyttöönottoa!
Tarkasta aina ennen käyttöä:
• Virtakytkin: Tarkasta, että virtakytkin toimii asian-
mukaisella tavalla.
• Lukitut suojalaitteet: Erottavat suojalaitteet on
avattava peräkkäin koneen pois kytkemiseksi. On
tarkastettava, että on mahdotonta kytkeä kone pääl-
le yhdenkään suojalaitteen ollessa avattuna.
• Jarru: Kytke kone päälle ja säädä se asianmukai-
seen kierroslukuun. Kytke nyt kone uudelleen pois.
Moottorin on pysähdyttävä 10 sekunnin kuluessa.
Muuten kyseessä on vika.
• Takaiskunestokynnet: Takaiskunestokynnet on
tarkastettava vähintään kerran työvuoron aikana
silmämääräisesti sen varmistamiseksi, että ne ovat
moitteettomassa toimintakunnossa. Siihen kuuluu
sen toteaminen, että kosketuspinnoissa ei ole is-
kujen/törmäysten aiheuttamia vaurioita ja että ta-
kaiskunestokynnet voivat pudota esteettä omalla
painollaan takaisin.
• Höylänterä: Tarkasta höylänterä vaurioiden ja oi-
kean kiinnityksen osalta.
Tuotetta saa käyttää vain, kun kaikkia näitä ehtoja
on noudatettu.
• Käytä vain hyvin teroitettuja ja huollettuja teriä. Käy-
tä vain tätä tuotetta varten tarkoitettuja teriä.
• Käytä lyhyiden työkappaleiden käsittelyssä apuna
puukappaleita tai työntimiä, joissa ei ole vikoja.
• Liitä tuote pölyn- tai lastunimulaitteeseen.
• Tarkasta enne työstön aloitusta, että vaste on kiinni
paikallaan.
• Varmista, että säilytät aina tasapainon. Asetu tuot-
teen sivulle.
