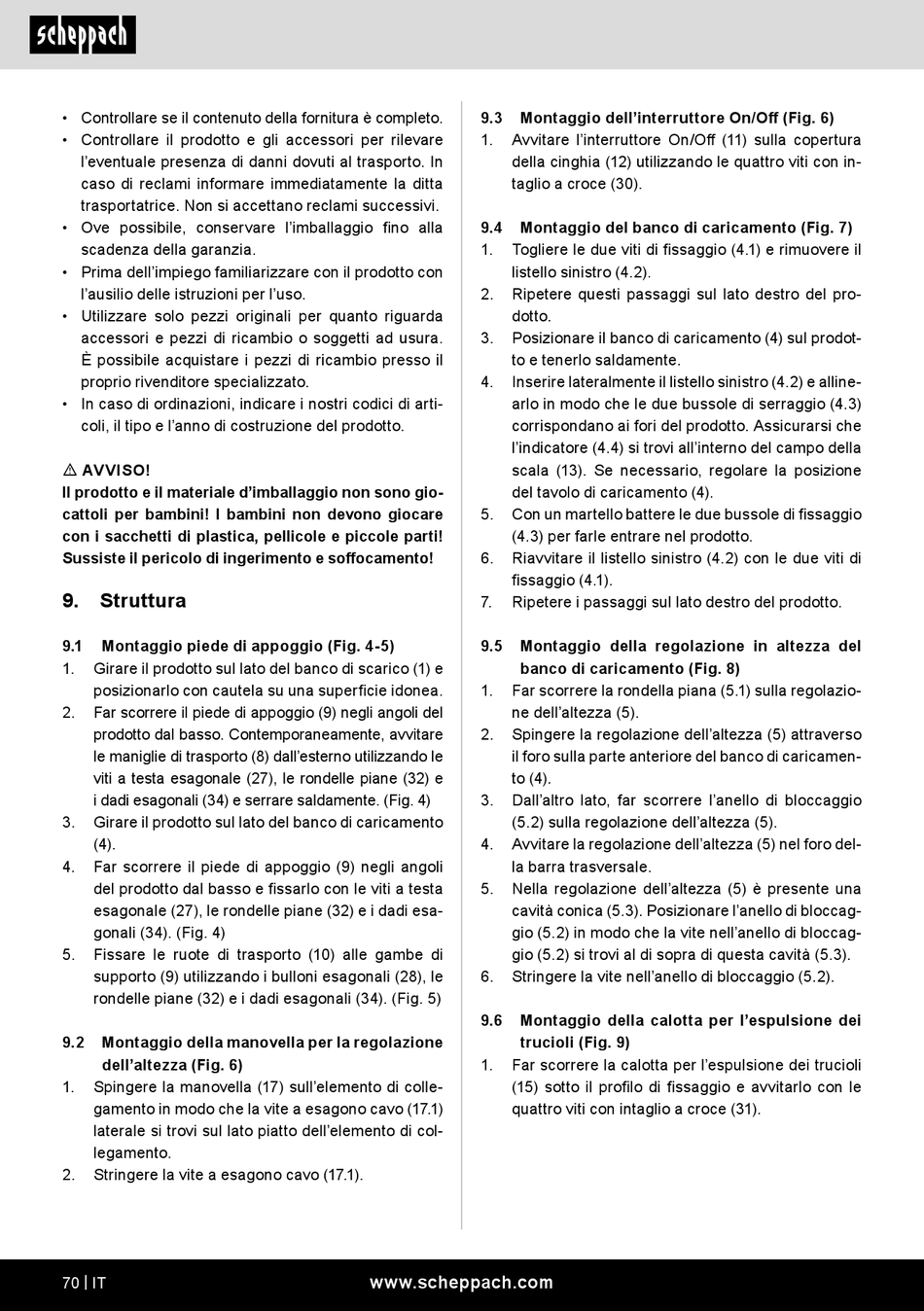

• Controllare se il contenuto della fornitura è completo.
• Controllare il prodotto e gli accessori per rilevare
l'eventuale presenza di danni dovuti al trasporto. In
caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con
l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda
accessori e pezzi di ricambio o soggetti ad usura.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l'anno di costruzione del prodotto.
m AVVISO!
Il prodotto e il materiale d'imballaggio non sono gio-
cattoli per bambini! I bambini non devono giocare
con i sacchetti di plastica, pellicole e piccole parti!
Sussiste il pericolo di ingerimento e soffocamento!
9. Struttura
9.1 Montaggio piede di appoggio (Fig. 4-5)
1. Girare il prodotto sul lato del banco di scarico (1) e
posizionarlo con cautela su una superficie idonea.
2. Far scorrere il piede di appoggio (9) negli angoli del
prodotto dal basso. Contemporaneamente, avvitare
le maniglie di trasporto (8) dall'esterno utilizzando le
viti a testa esagonale (27), le rondelle piane (32) e
i dadi esagonali (34) e serrare saldamente. (Fig. 4)
3. Girare il prodotto sul lato del banco di caricamento
(4).
4. Far scorrere il piede di appoggio (9) negli angoli
del prodotto dal basso e fissarlo con le viti a testa
esagonale (27), le rondelle piane (32) e i dadi esa-
gonali (34). (Fig. 4)
5. Fissare le ruote di trasporto (10) alle gambe di
supporto (9) utilizzando i bulloni esagonali (28), le
rondelle piane (32) e i dadi esagonali (34). (Fig. 5)
9.2 Montaggio della manovella per la regolazione
dell'altezza (Fig. 6)
1. Spingere la manovella (17) sull'elemento di colle-
gamento in modo che la vite a esagono cavo (17.1)
laterale si trovi sul lato piatto dell'elemento di col-
legamento.
2. Stringere la vite a esagono cavo (17.1).
70 | IT
9.3 Montaggio dell'interruttore On/Off (Fig. 6)
1. Avvitare l'interruttore On/Off (11) sulla copertura
della cinghia (12) utilizzando le quattro viti con in-
taglio a croce (30).
9.4 Montaggio del banco di caricamento (Fig. 7)
1. Togliere le due viti di fissaggio (4.1) e rimuovere il
listello sinistro (4.2).
2. Ripetere questi passaggi sul lato destro del pro-
dotto.
3. Posizionare il banco di caricamento (4) sul prodot-
to e tenerlo saldamente.
4. Inserire lateralmente il listello sinistro (4.2) e alline-
arlo in modo che le due bussole di serraggio (4.3)
corrispondano ai fori del prodotto. Assicurarsi che
l'indicatore (4.4) si trovi all'interno del campo della
scala (13). Se necessario, regolare la posizione
del tavolo di caricamento (4).
5. Con un martello battere le due bussole di fissaggio
(4.3) per farle entrare nel prodotto.
6. Riavvitare il listello sinistro (4.2) con le due viti di
fissaggio (4.1).
7. Ripetere i passaggi sul lato destro del prodotto.
9.5 Montaggio della regolazione in altezza del
banco di caricamento (Fig. 8)
1. Far scorrere la rondella piana (5.1) sulla regolazio-
ne dell'altezza (5).
2. Spingere la regolazione dell'altezza (5) attraverso
il foro sulla parte anteriore del banco di caricamen-
to (4).
3. Dall'altro lato, far scorrere l'anello di bloccaggio
(5.2) sulla regolazione dell'altezza (5).
4. Avvitare la regolazione dell'altezza (5) nel foro del-
la barra trasversale.
5. Nella regolazione dell'altezza (5) è presente una
cavità conica (5.3). Posizionare l'anello di bloccag-
gio (5.2) in modo che la vite nell'anello di bloccag-
gio (5.2) si trovi al di sopra di questa cavità (5.3).
6. Stringere la vite nell'anello di bloccaggio (5.2).
9.6 Montaggio della calotta per l'espulsione dei
trucioli (Fig. 9)
1. Far scorrere la calotta per l'espulsione dei trucioli
(15) sotto il profilo di fissaggio e avvitarlo con le
quattro viti con intaglio a croce (31).
