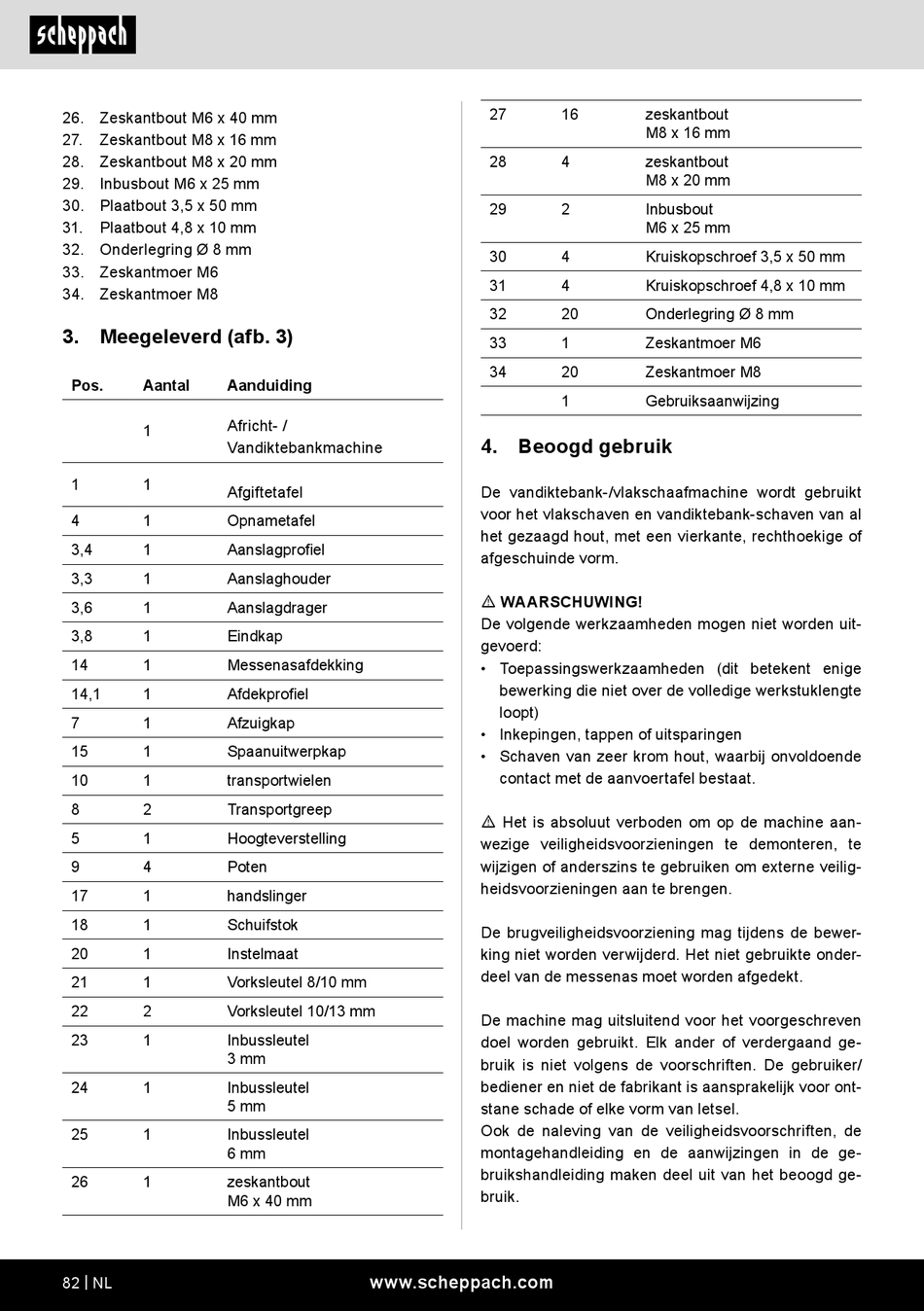

Scheppach HMS1500 Originalbetriebsanleitung Seite 82

26. Zeskantbout M6 x 40 mm
27. Zeskantbout M8 x 16 mm
28. Zeskantbout M8 x 20 mm
29. Inbusbout M6 x 25 mm
30. Plaatbout 3,5 x 50 mm
31. Plaatbout 4,8 x 10 mm
32. Onderlegring Ø 8 mm
33. Zeskantmoer M6
34. Zeskantmoer M8
3. Meegeleverd (afb. 3)
Pos. Aantal Aanduiding
Africht- /
1
Vandiktebankmachine
1 1
Afgiftetafel
4 1 Opnametafel
3,4 1 Aanslagprofiel
3,3 1 Aanslaghouder
3,6 1 Aanslagdrager
3,8 1 Eindkap
14 1 Messenasafdekking
14,1 1 Afdekprofiel
7 1 Afzuigkap
15 1 Spaanuitwerpkap
10 1 transportwielen
8 2 Transportgreep
5 1 Hoogteverstelling
9 4 Poten
17 1 handslinger
18 1 Schuifstok
20 1 Instelmaat
21 1 Vorksleutel 8/10 mm
22 2 Vorksleutel 10/13 mm
23 1 Inbussleutel
3 mm
24 1 Inbussleutel
5 mm
25 1 Inbussleutel
6 mm
26 1 zeskantbout
M6 x 40 mm
82 | NL
27
28
29
30
31
32
33
34
4. Beoogd gebruik
De vandiktebank-/vlakschaafmachine wordt gebruikt
voor het vlakschaven en vandiktebank-schaven van al
het gezaagd hout, met een vierkante, rechthoekige of
afgeschuinde vorm.
m WAARSCHUWING!
De volgende werkzaamheden mogen niet worden uit-
gevoerd:
• Toepassingswerkzaamheden (dit betekent enige
bewerking die niet over de volledige werkstuklengte
loopt)
• Inkepingen, tappen of uitsparingen
• Schaven van zeer krom hout, waarbij onvoldoende
contact met de aanvoertafel bestaat.
m Het is absoluut verboden om op de machine aan-
wezige veiligheidsvoorzieningen te demonteren, te
wijzigen of anderszins te gebruiken om externe veilig-
heidsvoorzieningen aan te brengen.
De brugveiligheidsvoorziening mag tijdens de bewer-
king niet worden verwijderd. Het niet gebruikte onder-
deel van de messenas moet worden afgedekt.
De machine mag uitsluitend voor het voorgeschreven
doel worden gebruikt. Elk ander of verdergaand ge-
bruik is niet volgens de voorschriften. De gebruiker/
bediener en niet de fabrikant is aansprakelijk voor ont-
stane schade of elke vorm van letsel.
Ook de naleving van de veiligheidsvoorschriften, de
montagehandleiding en de aanwijzingen in de ge-
bruikshandleiding maken deel uit van het beoogd ge-
bruik.
www.scheppach.com
16 zeskantbout
M8 x 16 mm
4 zeskantbout
M8 x 20 mm
2 Inbusbout
M6 x 25 mm
4 Kruiskopschroef 3,5 x 50 mm
4 Kruiskopschroef 4,8 x 10 mm
20 Onderlegring Ø 8 mm
1 Zeskantmoer M6
20 Zeskantmoer M8
1 Gebruiksaanwijzing
