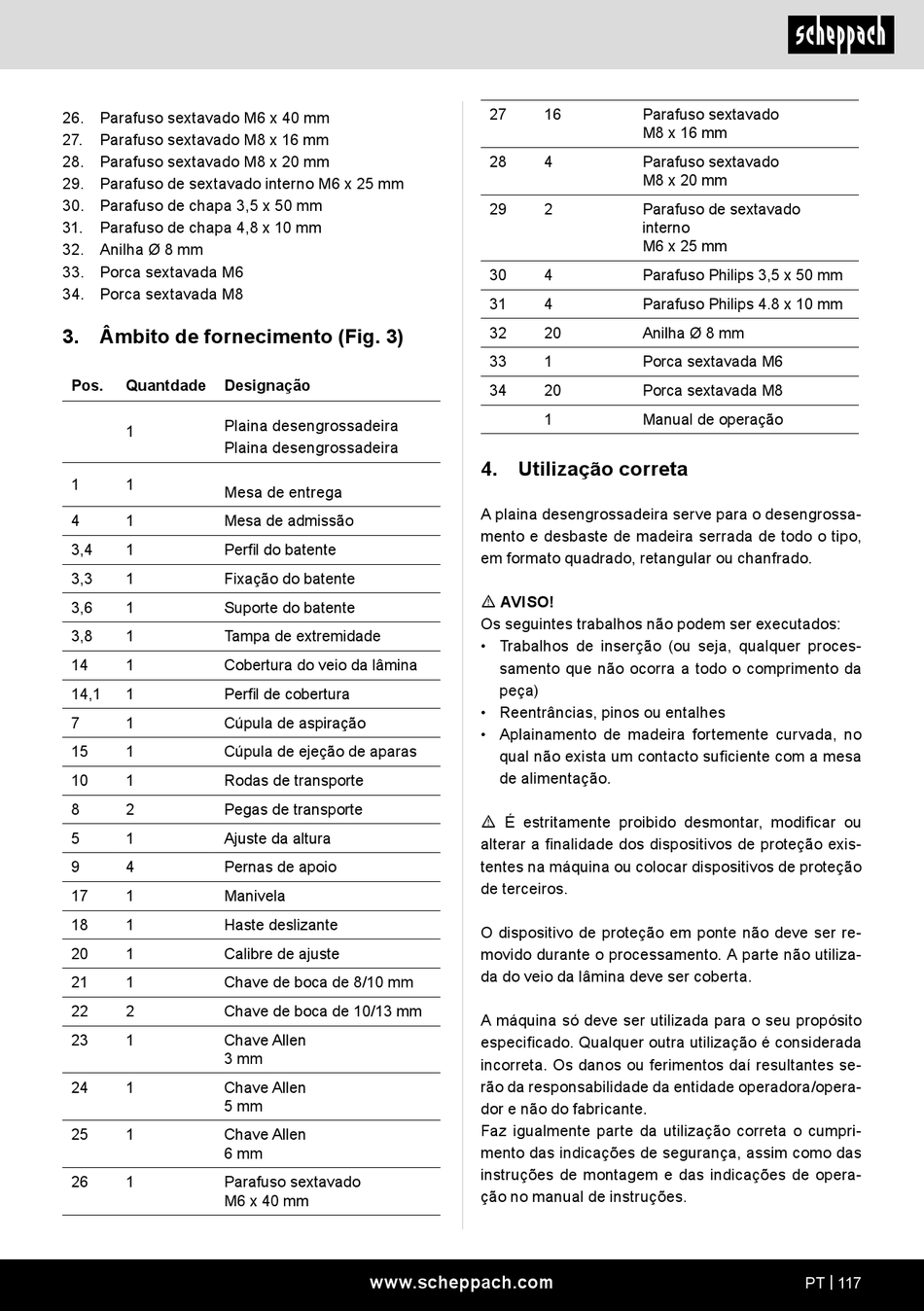

Scheppach HMS1500 Originalbetriebsanleitung Seite 117

26. Parafuso sextavado M6 x 40 mm
27. Parafuso sextavado M8 x 16 mm
28. Parafuso sextavado M8 x 20 mm
29. Parafuso de sextavado interno M6 x 25 mm
30. Parafuso de chapa 3,5 x 50 mm
31. Parafuso de chapa 4,8 x 10 mm
32. Anilha Ø 8 mm
33. Porca sextavada M6
34. Porca sextavada M8
3. Âmbito de fornecimento (Fig. 3)
Pos. Quantdade Designação
Plaina desengrossadeira
1
Plaina desengrossadeira
1 1
Mesa de entrega
4 1 Mesa de admissão
3,4 1 Perfil do batente
3,3 1 Fixação do batente
3,6 1 Suporte do batente
3,8 1 Tampa de extremidade
14 1 Cobertura do veio da lâmina
14,1 1 Perfil de cobertura
7 1 Cúpula de aspiração
15 1 Cúpula de ejeção de aparas
10 1 Rodas de transporte
8 2 Pegas de transporte
5 1 Ajuste da altura
9 4 Pernas de apoio
17 1 Manivela
18 1 Haste deslizante
20 1 Calibre de ajuste
21 1 Chave de boca de 8/10 mm
22 2 Chave de boca de 10/13 mm
23 1 Chave Allen
3 mm
24 1 Chave Allen
5 mm
25 1 Chave Allen
6 mm
26 1 Parafuso sextavado
M6 x 40 mm
27 16
28 4
29 2
30 4
31 4
32 20
33 1
34 20
1
4. Utilização correta
A plaina desengrossadeira serve para o desengrossa-
mento e desbaste de madeira serrada de todo o tipo,
em formato quadrado, retangular ou chanfrado.
m AVISO!
Os seguintes trabalhos não podem ser executados:
• Trabalhos de inserção (ou seja, qualquer proces-
samento que não ocorra a todo o comprimento da
peça)
• Reentrâncias, pinos ou entalhes
• Aplainamento de madeira fortemente curvada, no
qual não exista um contacto suficiente com a mesa
de alimentação.
m É estritamente proibido desmontar, modificar ou
alterar a finalidade dos dispositivos de proteção exis-
tentes na máquina ou colocar dispositivos de proteção
de terceiros.
O dispositivo de proteção em ponte não deve ser re-
movido durante o processamento. A parte não utiliza-
da do veio da lâmina deve ser coberta.
A máquina só deve ser utilizada para o seu propósito
especificado. Qualquer outra utilização é considerada
incorreta. Os danos ou ferimentos daí resultantes se-
rão da responsabilidade da entidade operadora/opera-
dor e não do fabricante.
Faz igualmente parte da utilização correta o cumpri-
mento das indicações de segurança, assim como das
instruções de montagem e das indicações de opera-
ção no manual de instruções.
www.scheppach.com
Parafuso sextavado
M8 x 16 mm
Parafuso sextavado
M8 x 20 mm
Parafuso de sextavado
interno
M6 x 25 mm
Parafuso Philips 3,5 x 50 mm
Parafuso Philips 4.8 x 10 mm
Anilha Ø 8 mm
Porca sextavada M6
Porca sextavada M8
Manual de operação
