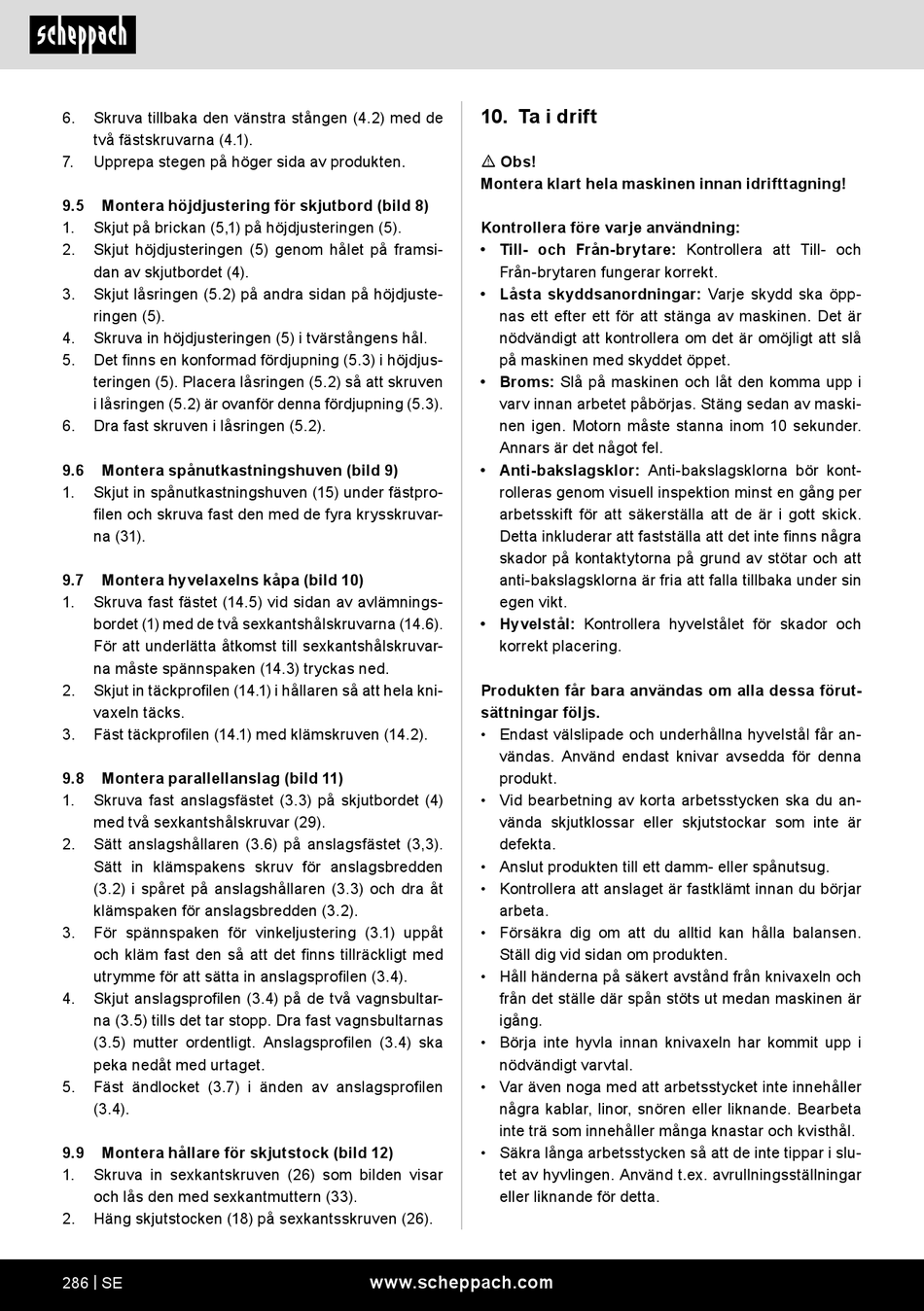

6.
Skruva tillbaka den vänstra stången (4.2) med de
två fästskruvarna (4.1).
7.
Upprepa stegen på höger sida av produkten.
9.5
Montera höjdjustering för skjutbord (bild 8)
1.
Skjut på brickan (5,1) på höjdjusteringen (5).
2.
Skjut höjdjusteringen (5) genom hålet på framsi-
dan av skjutbordet (4).
3.
Skjut låsringen (5.2) på andra sidan på höjdjuste-
ringen (5).
4.
Skruva in höjdjusteringen (5) i tvärstångens hål.
5.
Det finns en konformad fördjupning (5.3) i höjdjus-
teringen (5). Placera låsringen (5.2) så att skruven
i låsringen (5.2) är ovanför denna fördjupning (5.3).
6.
Dra fast skruven i låsringen (5.2).
9.6
Montera spånutkastningshuven (bild 9)
1.
Skjut in spånutkastningshuven (15) under fästpro-
filen och skruva fast den med de fyra krysskruvar-
na (31).
9.7
Montera hyvelaxelns kåpa (bild 10)
1.
Skruva fast fästet (14.5) vid sidan av avlämnings-
bordet (1) med de två sexkantshålskruvarna (14.6).
För att underlätta åtkomst till sexkantshålskruvar-
na måste spännspaken (14.3) tryckas ned.
2.
Skjut in täckprofilen (14.1) i hållaren så att hela kni-
vaxeln täcks.
3.
Fäst täckprofilen (14.1) med klämskruven (14.2).
9.8
Montera parallellanslag (bild 11)
1.
Skruva fast anslagsfästet (3.3) på skjutbordet (4)
med två sexkantshålskruvar (29).
2.
Sätt anslagshållaren (3.6) på anslagsfästet (3,3).
Sätt in klämspakens skruv för anslagsbredden
(3.2) i spåret på anslagshållaren (3.3) och dra åt
klämspaken för anslagsbredden (3.2).
3.
För spännspaken för vinkeljustering (3.1) uppåt
och kläm fast den så att det finns tillräckligt med
utrymme för att sätta in anslagsprofilen (3.4).
4.
Skjut anslagsprofilen (3.4) på de två vagnsbultar-
na (3.5) tills det tar stopp. Dra fast vagnsbultarnas
(3.5) mutter ordentligt. Anslagsprofilen (3.4) ska
peka nedåt med urtaget.
5.
Fäst ändlocket (3.7) i änden av anslagsprofilen
(3.4).
9.9
Montera hållare för skjutstock (bild 12)
1.
Skruva in sexkantskruven (26) som bilden visar
och lås den med sexkantmuttern (33).
2.
Häng skjutstocken (18) på sexkantsskruven (26).
286 | SE
10. Ta i drift
m Obs!
Montera klart hela maskinen innan idrifttagning!
Kontrollera före varje användning:
• Till- och Från-brytare: Kontrollera att Till- och
Från-brytaren fungerar korrekt.
• Låsta skyddsanordningar: Varje skydd ska öpp-
nas ett efter ett för att stänga av maskinen. Det är
nödvändigt att kontrollera om det är omöjligt att slå
på maskinen med skyddet öppet.
• Broms: Slå på maskinen och låt den komma upp i
varv innan arbetet påbörjas. Stäng sedan av maski-
nen igen. Motorn måste stanna inom 10 sekunder.
Annars är det något fel.
• Anti-bakslagsklor: Anti-bakslagsklorna bör kont-
rolleras genom visuell inspektion minst en gång per
arbetsskift för att säkerställa att de är i gott skick.
Detta inkluderar att fastställa att det inte finns några
skador på kontaktytorna på grund av stötar och att
anti-bakslagsklorna är fria att falla tillbaka under sin
egen vikt.
• Hyvelstål: Kontrollera hyvelstålet för skador och
korrekt placering.
Produkten får bara användas om alla dessa förut-
sättningar följs.
• Endast välslipade och underhållna hyvelstål får an-
vändas. Använd endast knivar avsedda för denna
produkt.
• Vid bearbetning av korta arbetsstycken ska du an-
vända skjutklossar eller skjutstockar som inte är
defekta.
• Anslut produkten till ett damm- eller spånutsug.
• Kontrollera att anslaget är fastklämt innan du börjar
arbeta.
• Försäkra dig om att du alltid kan hålla balansen.
Ställ dig vid sidan om produkten.
• Håll händerna på säkert avstånd från knivaxeln och
från det ställe där spån stöts ut medan maskinen är
igång.
• Börja inte hyvla innan knivaxeln har kommit upp i
nödvändigt varvtal.
• Var även noga med att arbetsstycket inte innehåller
några kablar, linor, snören eller liknande. Bearbeta
inte trä som innehåller många knastar och kvisthål.
• Säkra långa arbetsstycken så att de inte tippar i slu-
tet av hyvlingen. Använd t.ex. avrullningsställningar
eller liknande för detta.
