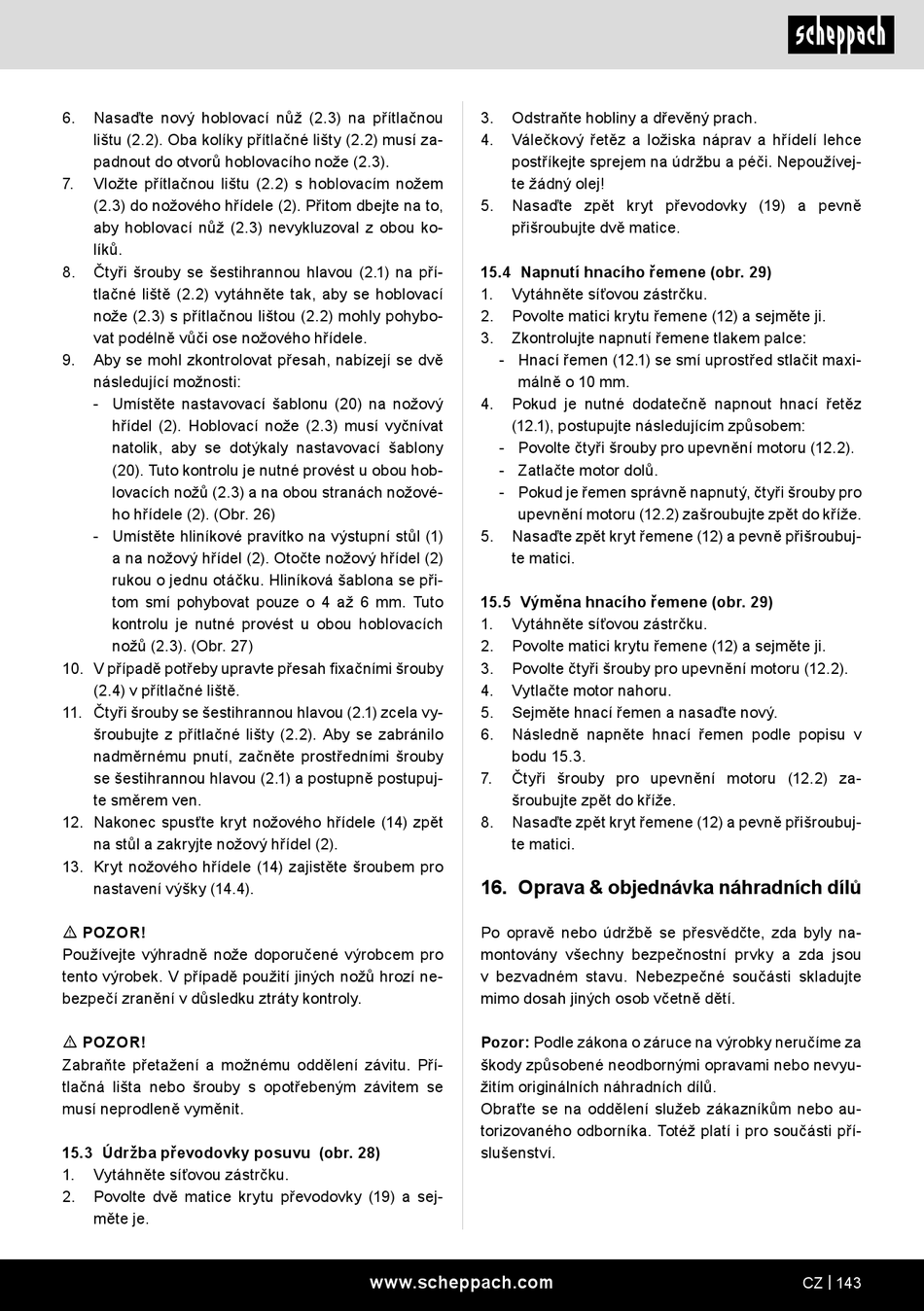

6.
Nasaďte nový hoblovací nůž (2.3) na přítlačnou
lištu (2.2). Oba kolíky přítlačné lišty (2.2) musí za-
padnout do otvorů hoblovacího nože (2.3).
7.
Vložte přítlačnou lištu (2.2) s hoblovacím nožem
(2.3) do nožového hřídele (2). Přitom dbejte na to,
aby hoblovací nůž (2.3) nevykluzoval z obou ko-
líků.
8.
Čtyři šrouby se šestihrannou hlavou (2.1) na pří-
tlačné liště (2.2) vytáhněte tak, aby se hoblovací
nože (2.3) s přítlačnou lištou (2.2) mohly pohybo-
vat podélně vůči ose nožového hřídele.
9.
Aby se mohl zkontrolovat přesah, nabízejí se dvě
následující možnosti:
- Umístěte nastavovací šablonu (20) na nožový
hřídel (2). Hoblovací nože (2.3) musí vyčnívat
natolik, aby se dotýkaly nastavovací šablony
(20). Tuto kontrolu je nutné provést u obou hob-
lovacích nožů (2.3) a na obou stranách nožové-
ho hřídele (2). (Obr. 26)
- Umístěte hliníkové pravítko na výstupní stůl (1)
a na nožový hřídel (2). Otočte nožový hřídel (2)
rukou o jednu otáčku. Hliníková šablona se při-
tom smí pohybovat pouze o 4 až 6 mm. Tuto
kontrolu je nutné provést u obou hoblovacích
nožů (2.3). (Obr. 27)
10. V případě potřeby upravte přesah fixačními šrouby
(2.4) v přítlačné liště.
11. Čtyři šrouby se šestihrannou hlavou (2.1) zcela vy-
šroubujte z přítlačné lišty (2.2). Aby se zabránilo
nadměrnému pnutí, začněte prostředními šrouby
se šestihrannou hlavou (2.1) a postupně postupuj-
te směrem ven.
12. Nakonec spusťte kryt nožového hřídele (14) zpět
na stůl a zakryjte nožový hřídel (2).
13. Kryt nožového hřídele (14) zajistěte šroubem pro
nastavení výšky (14.4).
m POZOR!
Používejte výhradně nože doporučené výrobcem pro
tento výrobek. V případě použití jiných nožů hrozí ne-
bezpečí zranění v důsledku ztráty kontroly.
m POZOR!
Zabraňte přetažení a možnému oddělení závitu. Pří-
tlačná lišta nebo šrouby s opotřebeným závitem se
musí neprodleně vyměnit.
15.3 Údržba převodovky posuvu (obr. 28)
1.
Vytáhněte síťovou zástrčku.
2.
Povolte dvě matice krytu převodovky (19) a sej-
měte je.
3.
Odstraňte hobliny a dřevěný prach.
4.
Válečkový řetěz a ložiska náprav a hřídelí lehce
postříkejte sprejem na údržbu a péči. Nepoužívej-
te žádný olej!
5.
Nasaďte zpět kryt převodovky (19) a pevně
přišroubujte dvě matice.
15.4 Napnutí hnacího řemene (obr. 29)
1.
Vytáhněte síťovou zástrčku.
2.
Povolte matici krytu řemene (12) a sejměte ji.
3.
Zkontrolujte napnutí řemene tlakem palce:
- Hnací řemen (12.1) se smí uprostřed stlačit maxi-
málně o 10 mm.
4.
Pokud je nutné dodatečně napnout hnací řetěz
(12.1), postupujte následujícím způsobem:
- Povolte čtyři šrouby pro upevnění motoru (12.2).
- Zatlačte motor dolů.
- Pokud je řemen správně napnutý, čtyři šrouby pro
upevnění motoru (12.2) zašroubujte zpět do kříže.
5.
Nasaďte zpět kryt řemene (12) a pevně přišroubuj-
te matici.
15.5 Výměna hnacího řemene (obr. 29)
1.
Vytáhněte síťovou zástrčku.
2.
Povolte matici krytu řemene (12) a sejměte ji.
3.
Povolte čtyři šrouby pro upevnění motoru (12.2).
4.
Vytlačte motor nahoru.
5.
Sejměte hnací řemen a nasaďte nový.
6.
Následně napněte hnací řemen podle popisu v
bodu 15.3.
7.
Čtyři šrouby pro upevnění motoru (12.2) za-
šroubujte zpět do kříže.
8.
Nasaďte zpět kryt řemene (12) a pevně přišroubuj-
te matici.
16. Oprava & objednávka náhradních dílů
Po opravě nebo údržbě se přesvědčte, zda byly na-
montovány všechny bezpečnostní prvky a zda jsou
v bezvadném stavu. Nebezpečné součásti skladujte
mimo dosah jiných osob včetně dětí.
Pozor: Podle zákona o záruce na výrobky neručíme za
škody způsobené neodbornými opravami nebo nevyu-
žitím originálních náhradních dílů.
Obraťte se na oddělení služeb zákazníkům nebo au-
torizovaného odborníka. Totéž platí i pro součásti pří-
slušenství.
www.scheppach.com
CZ | 143
