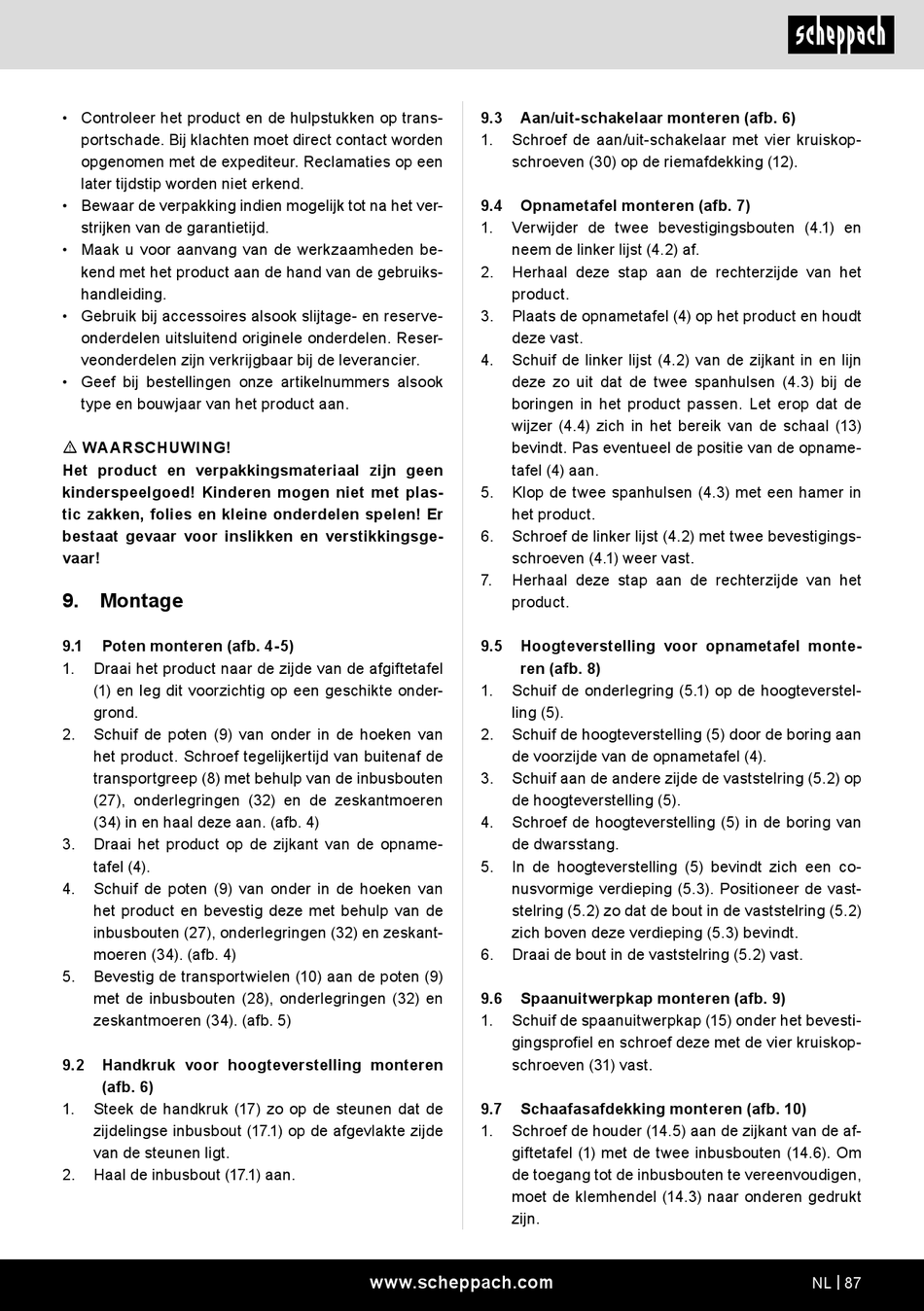

Scheppach HMS1500 Originalbetriebsanleitung Seite 87

• Controleer het product en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het product aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het product aan.
m WAARSCHUWING!
Het product en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
9. Montage
9.1 Poten monteren (afb. 4-5)
1. Draai het product naar de zijde van de afgiftetafel
(1) en leg dit voorzichtig op een geschikte onder-
grond.
2. Schuif de poten (9) van onder in de hoeken van
het product. Schroef tegelijkertijd van buitenaf de
transportgreep (8) met behulp van de inbusbouten
(27), onderlegringen (32) en de zeskantmoeren
(34) in en haal deze aan. (afb. 4)
3. Draai het product op de zijkant van de opname-
tafel (4).
4. Schuif de poten (9) van onder in de hoeken van
het product en bevestig deze met behulp van de
inbusbouten (27), onderlegringen (32) en zeskant-
moeren (34). (afb. 4)
5. Bevestig de transportwielen (10) aan de poten (9)
met de inbusbouten (28), onderlegringen (32) en
zeskantmoeren (34). (afb. 5)
9.2 Handkruk voor hoogteverstelling monteren
(afb. 6)
1. Steek de handkruk (17) zo op de steunen dat de
zijdelingse inbusbout (17.1) op de afgevlakte zijde
van de steunen ligt.
2. Haal de inbusbout (17.1) aan.
9.3 Aan/uit-schakelaar monteren (afb. 6)
1. Schroef de aan/uit-schakelaar met vier kruiskop-
schroeven (30) op de riemafdekking (12).
9.4 Opnametafel monteren (afb. 7)
1. Verwijder de twee bevestigingsbouten (4.1) en
neem de linker lijst (4.2) af.
2. Herhaal deze stap aan de rechterzijde van het
product.
3. Plaats de opnametafel (4) op het product en houdt
deze vast.
4. Schuif de linker lijst (4.2) van de zijkant in en lijn
deze zo uit dat de twee spanhulsen (4.3) bij de
boringen in het product passen. Let erop dat de
wijzer (4.4) zich in het bereik van de schaal (13)
bevindt. Pas eventueel de positie van de opname-
tafel (4) aan.
5. Klop de twee spanhulsen (4.3) met een hamer in
het product.
6. Schroef de linker lijst (4.2) met twee bevestigings-
schroeven (4.1) weer vast.
7. Herhaal deze stap aan de rechterzijde van het
product.
9.5 Hoogteverstelling voor opnametafel monte-
ren (afb. 8)
1. Schuif de onderlegring (5.1) op de hoogteverstel-
ling (5).
2. Schuif de hoogteverstelling (5) door de boring aan
de voorzijde van de opnametafel (4).
3. Schuif aan de andere zijde de vaststelring (5.2) op
de hoogteverstelling (5).
4. Schroef de hoogteverstelling (5) in de boring van
de dwarsstang.
5. In de hoogteverstelling (5) bevindt zich een co-
nusvormige verdieping (5.3). Positioneer de vast-
stelring (5.2) zo dat de bout in de vaststelring (5.2)
zich boven deze verdieping (5.3) bevindt.
6. Draai de bout in de vaststelring (5.2) vast.
9.6 Spaanuitwerpkap monteren (afb. 9)
1. Schuif de spaanuitwerpkap (15) onder het bevesti-
gingsprofiel en schroef deze met de vier kruiskop-
schroeven (31) vast.
9.7 Schaafasafdekking monteren (afb. 10)
1. Schroef de houder (14.5) aan de zijkant van de af-
giftetafel (1) met de twee inbusbouten (14.6). Om
de toegang tot de inbusbouten te vereenvoudigen,
moet de klemhendel (14.3) naar onderen gedrukt
zijn.
