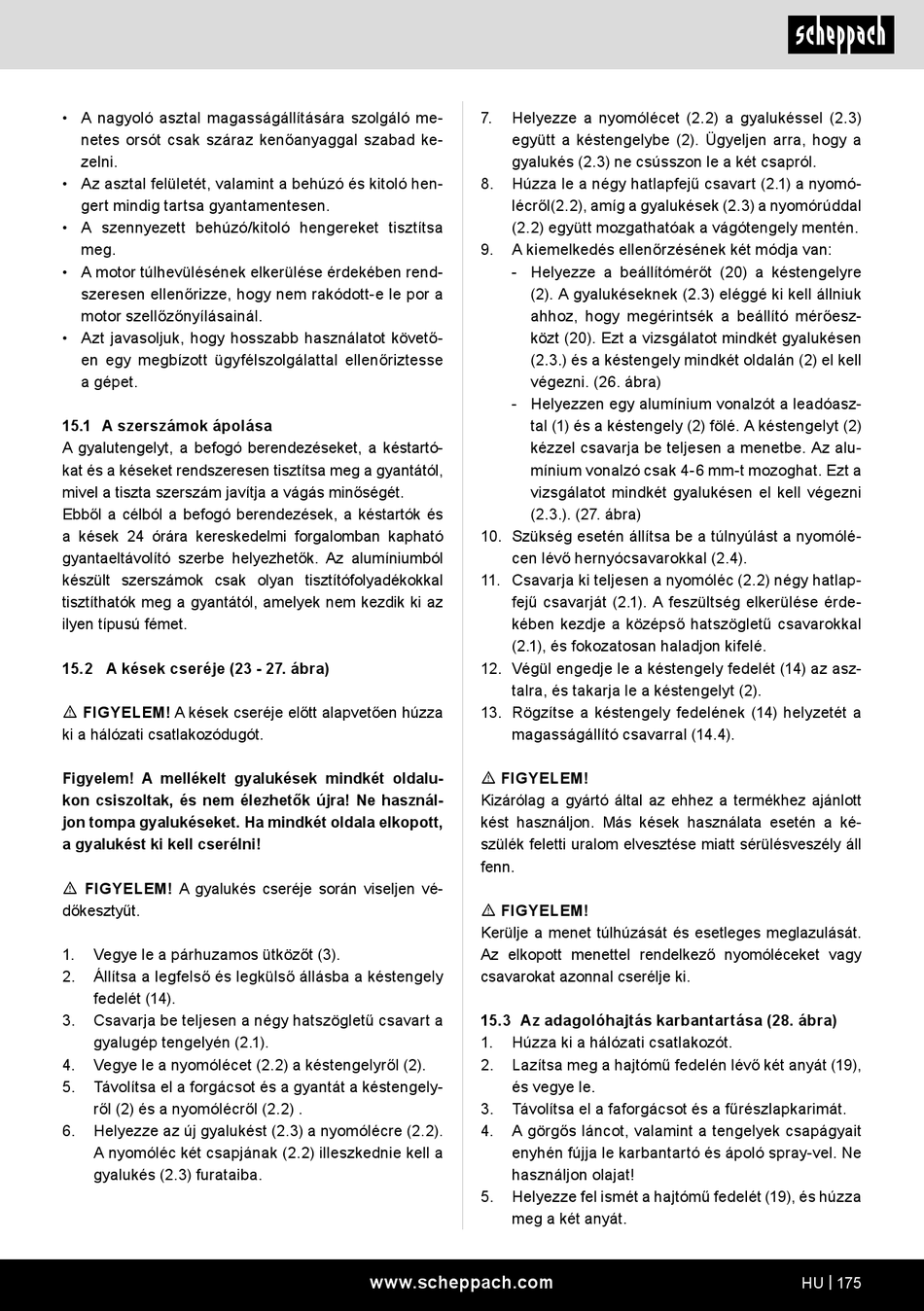

• A nagyoló asztal magasságállítására szolgáló me-
netes orsót csak száraz kenőanyaggal szabad ke-
zelni.
• Az asztal felületét, valamint a behúzó és kitoló hen-
gert mindig tartsa gyantamentesen.
• A szennyezett behúzó/kitoló hengereket tisztítsa
meg.
• A motor túlhevülésének elkerülése érdekében rend-
szeresen ellenőrizze, hogy nem rakódott-e le por a
motor szellőzőnyílásainál.
• Azt javasoljuk, hogy hosszabb használatot követő-
en egy megbízott ügyfélszolgálattal ellenőriztesse
a gépet.
15.1 A szerszámok ápolása
A gyalutengelyt, a befogó berendezéseket, a késtartó-
kat és a késeket rendszeresen tisztítsa meg a gyantától,
mivel a tiszta szerszám javítja a vágás minőségét.
Ebből a célból a befogó berendezések, a késtartók és
a kések 24 órára kereskedelmi forgalomban kapható
gyantaeltávolító szerbe helyezhetők. Az alumíniumból
készült szerszámok csak olyan tisztítófolyadékokkal
tisztíthatók meg a gyantától, amelyek nem kezdik ki az
ilyen típusú fémet.
15.2 A kések cseréje (23 - 27. ábra)
m FIGYELEM! A kések cseréje előtt alapvetően húzza
ki a hálózati csatlakozódugót.
Figyelem! A mellékelt gyalukések mindkét oldalu-
kon csiszoltak, és nem élezhetők újra! Ne használ-
jon tompa gyalukéseket. Ha mindkét oldala elkopott,
a gyalukést ki kell cserélni!
m FIGYELEM! A gyalukés cseréje során viseljen vé-
dőkesztyűt.
1. Vegye le a párhuzamos ütközőt (3).
2. Állítsa a legfelső és legkülső állásba a késtengely
fedelét (14).
3. Csavarja be teljesen a négy hatszögletű csavart a
gyalugép tengelyén (2.1).
4. Vegye le a nyomólécet (2.2) a késtengelyről (2).
5. Távolítsa el a forgácsot és a gyantát a késtengely-
ről (2) és a nyomólécről (2.2) .
6. Helyezze az új gyalukést (2.3) a nyomólécre (2.2).
A nyomóléc két csapjának (2.2) illeszkednie kell a
gyalukés (2.3) furataiba.
7. Helyezze a nyomólécet (2.2) a gyalukéssel (2.3)
együtt a késtengelybe (2). Ügyeljen arra, hogy a
gyalukés (2.3) ne csússzon le a két csapról.
8. Húzza le a négy hatlapfejű csavart (2.1) a nyomó-
lécről(2.2), amíg a gyalukések (2.3) a nyomórúddal
(2.2) együtt mozgathatóak a vágótengely mentén.
9. A kiemelkedés ellenőrzésének két módja van:
- Helyezze a beállítómérőt (20) a késtengelyre
(2). A gyalukéseknek (2.3) eléggé ki kell állniuk
ahhoz, hogy megérintsék a beállító mérőesz-
közt (20). Ezt a vizsgálatot mindkét gyalukésen
(2.3.) és a késtengely mindkét oldalán (2) el kell
végezni. (26. ábra)
- Helyezzen egy alumínium vonalzót a leadóasz-
tal (1) és a késtengely (2) fölé. A késtengelyt (2)
kézzel csavarja be teljesen a menetbe. Az alu-
mínium vonalzó csak 4-6 mm-t mozoghat. Ezt a
vizsgálatot mindkét gyalukésen el kell végezni
(2.3.). (27. ábra)
10. Szükség esetén állítsa be a túlnyúlást a nyomólé-
cen lévő hernyócsavarokkal (2.4).
11. Csavarja ki teljesen a nyomóléc (2.2) négy hatlap-
fejű csavarját (2.1). A feszültség elkerülése érde-
kében kezdje a középső hatszögletű csavarokkal
(2.1), és fokozatosan haladjon kifelé.
12. Végül engedje le a késtengely fedelét (14) az asz-
talra, és takarja le a késtengelyt (2).
13. Rögzítse a késtengely fedelének (14) helyzetét a
magasságállító csavarral (14.4).
m FIGYELEM!
Kizárólag a gyártó által az ehhez a termékhez ajánlott
kést használjon. Más kések használata esetén a ké-
szülék feletti uralom elvesztése miatt sérülésveszély áll
fenn.
m FIGYELEM!
Kerülje a menet túlhúzását és esetleges meglazulását.
Az elkopott menettel rendelkező nyomóléceket vagy
csavarokat azonnal cserélje ki.
15.3 Az adagolóhajtás karbantartása (28. ábra)
1. Húzza ki a hálózati csatlakozót.
2. Lazítsa meg a hajtómű fedelén lévő két anyát (19),
és vegye le.
3. Távolítsa el a faforgácsot és a fűrészlapkarimát.
4. A görgős láncot, valamint a tengelyek csapágyait
enyhén fújja le karbantartó és ápoló spray-vel. Ne
használjon olajat!
5. Helyezze fel ismét a hajtómű fedelét (19), és húzza
meg a két anyát.
