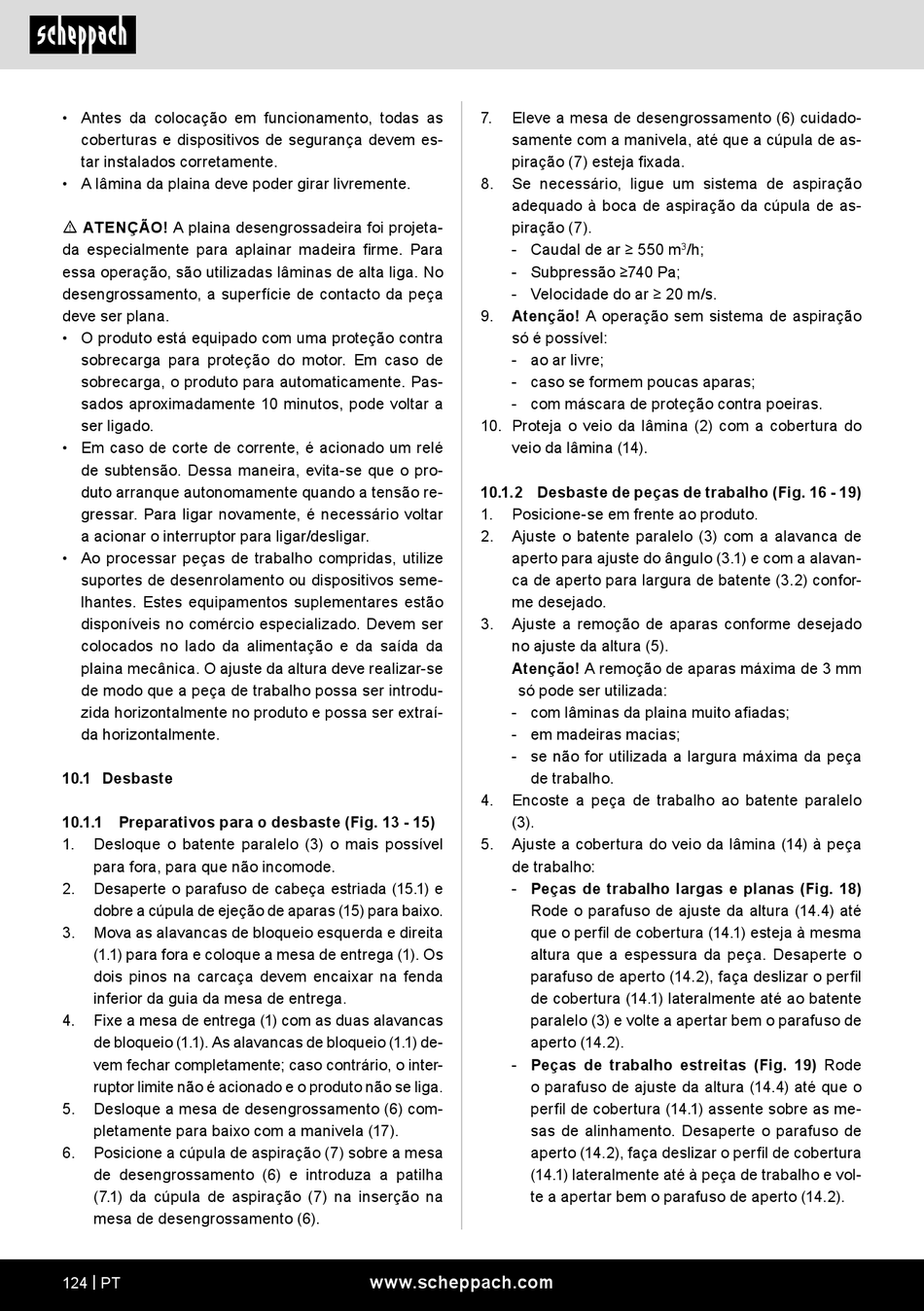

• Antes da colocação em funcionamento, todas as
coberturas e dispositivos de segurança devem es-
tar instalados corretamente.
• A lâmina da plaina deve poder girar livremente.
m ATENÇÃO! A plaina desengrossadeira foi projeta-
da especialmente para aplainar madeira firme. Para
essa operação, são utilizadas lâminas de alta liga. No
desengrossamento, a superfície de contacto da peça
deve ser plana.
• O produto está equipado com uma proteção contra
sobrecarga para proteção do motor. Em caso de
sobrecarga, o produto para automaticamente. Pas-
sados aproximadamente 10 minutos, pode voltar a
ser ligado.
• Em caso de corte de corrente, é acionado um relé
de subtensão. Dessa maneira, evita-se que o pro-
duto arranque autonomamente quando a tensão re-
gressar. Para ligar novamente, é necessário voltar
a acionar o interruptor para ligar/desligar.
• Ao processar peças de trabalho compridas, utilize
suportes de desenrolamento ou dispositivos seme-
lhantes. Estes equipamentos suplementares estão
disponíveis no comércio especializado. Devem ser
colocados no lado da alimentação e da saída da
plaina mecânica. O ajuste da altura deve realizar-se
de modo que a peça de trabalho possa ser introdu-
zida horizontalmente no produto e possa ser extraí-
da horizontalmente.
10.1 Desbaste
10.1.1 Preparativos para o desbaste (Fig. 13 - 15)
1. Desloque o batente paralelo (3) o mais possível
para fora, para que não incomode.
2. Desaperte o parafuso de cabeça estriada (15.1) e
dobre a cúpula de ejeção de aparas (15) para baixo.
3. Mova as alavancas de bloqueio esquerda e direita
(1.1) para fora e coloque a mesa de entrega (1). Os
dois pinos na carcaça devem encaixar na fenda
inferior da guia da mesa de entrega.
4. Fixe a mesa de entrega (1) com as duas alavancas
de bloqueio (1.1). As alavancas de bloqueio (1.1) de-
vem fechar completamente; caso contrário, o inter-
ruptor limite não é acionado e o produto não se liga.
5. Desloque a mesa de desengrossamento (6) com-
pletamente para baixo com a manivela (17).
6. Posicione a cúpula de aspiração (7) sobre a mesa
de desengrossamento (6) e introduza a patilha
(7.1) da cúpula de aspiração (7) na inserção na
mesa de desengrossamento (6).
124 | PT
7. Eleve a mesa de desengrossamento (6) cuidado-
samente com a manivela, até que a cúpula de as-
piração (7) esteja fixada.
8. Se necessário, ligue um sistema de aspiração
adequado à boca de aspiração da cúpula de as-
piração (7).
- Caudal de ar ≥ 550 m
- Subpressão ≥740 Pa;
- Velocidade do ar ≥ 20 m/s.
Atenção! A operação sem sistema de aspiração
9.
só é possível:
- ao ar livre;
- caso se formem poucas aparas;
- com máscara de proteção contra poeiras.
10. Proteja o veio da lâmina (2) com a cobertura do
veio da lâmina (14).
10.1.2 Desbaste de peças de trabalho (Fig. 16 - 19)
1. Posicione-se em frente ao produto.
2. Ajuste o batente paralelo (3) com a alavanca de
aperto para ajuste do ângulo (3.1) e com a alavan-
ca de aperto para largura de batente (3.2) confor-
me desejado.
3. Ajuste a remoção de aparas conforme desejado
no ajuste da altura (5).
Atenção! A remoção de aparas máxima de 3 mm
só pode ser utilizada:
- com lâminas da plaina muito afiadas;
- em madeiras macias;
- se não for utilizada a largura máxima da peça
de trabalho.
4. Encoste a peça de trabalho ao batente paralelo
(3).
5. Ajuste a cobertura do veio da lâmina (14) à peça
de trabalho:
- Peças de trabalho largas e planas (Fig. 18)
Rode o parafuso de ajuste da altura (14.4) até
que o perfil de cobertura (14.1) esteja à mesma
altura que a espessura da peça. Desaperte o
parafuso de aperto (14.2), faça deslizar o perfil
de cobertura (14.1) lateralmente até ao batente
paralelo (3) e volte a apertar bem o parafuso de
aperto (14.2).
- Peças de trabalho estreitas (Fig. 19) Rode
o parafuso de ajuste da altura (14.4) até que o
perfil de cobertura (14.1) assente sobre as me-
sas de alinhamento. Desaperte o parafuso de
aperto (14.2), faça deslizar o perfil de cobertura
(14.1) lateralmente até à peça de trabalho e vol-
te a apertar bem o parafuso de aperto (14.2).
