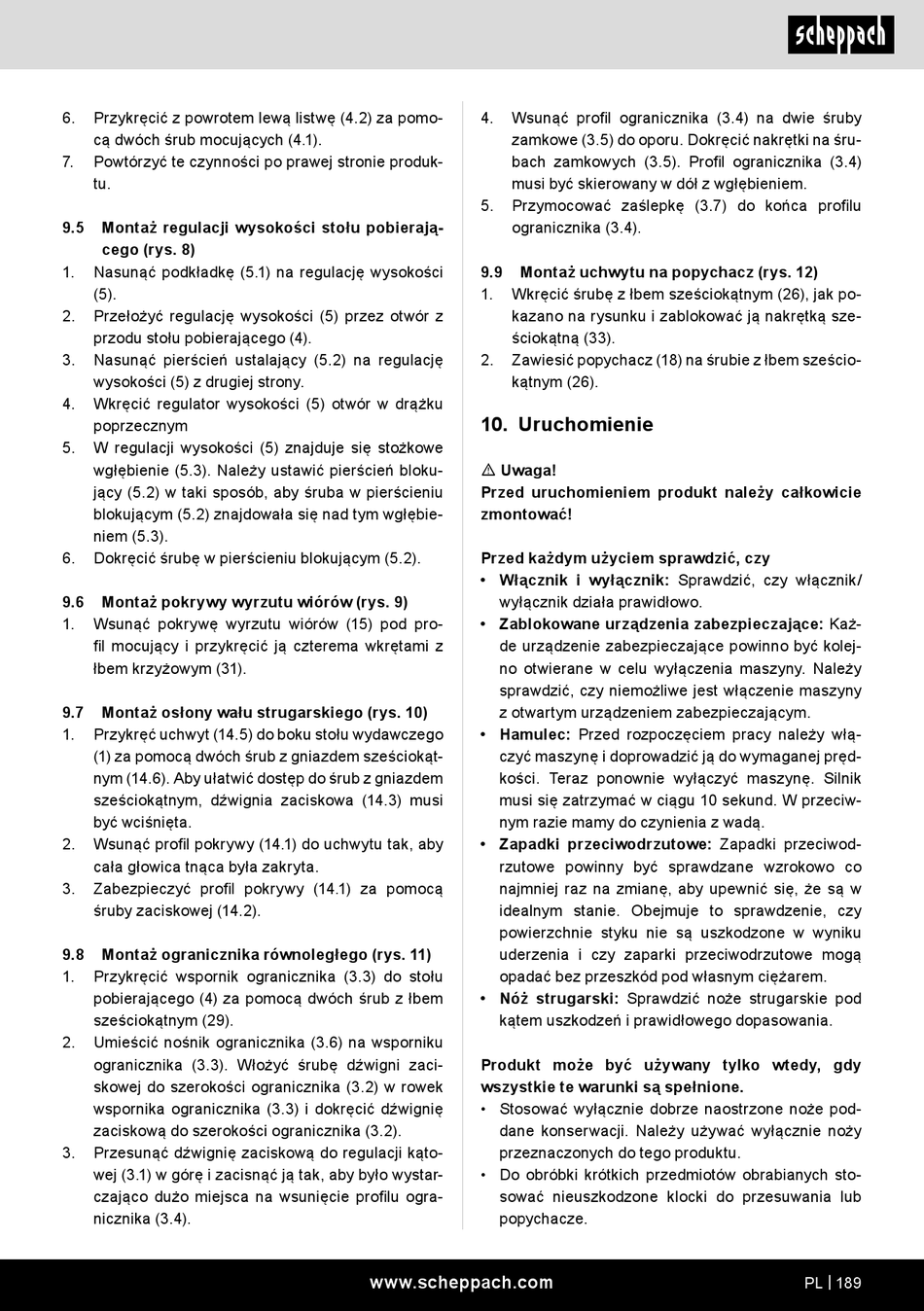

6.
Przykręcić z powrotem lewą listwę (4.2) za pomo-
cą dwóch śrub mocujących (4.1).
7.
Powtórzyć te czynności po prawej stronie produk-
tu.
9.5
Montaż regulacji wysokości stołu pobierają-
cego (rys. 8)
1.
Nasunąć podkładkę (5.1) na regulację wysokości
(5).
2.
Przełożyć regulację wysokości (5) przez otwór z
przodu stołu pobierającego (4).
3.
Nasunąć pierścień ustalający (5.2) na regulację
wysokości (5) z drugiej strony.
4.
Wkręcić regulator wysokości (5) otwór w drążku
poprzecznym
5.
W regulacji wysokości (5) znajduje się stożkowe
wgłębienie (5.3). Należy ustawić pierścień bloku-
jący (5.2) w taki sposób, aby śruba w pierścieniu
blokującym (5.2) znajdowała się nad tym wgłębie-
niem (5.3).
6.
Dokręcić śrubę w pierścieniu blokującym (5.2).
9.6
Montaż pokrywy wyrzutu wiórów (rys. 9)
1.
Wsunąć pokrywę wyrzutu wiórów (15) pod pro-
fil mocujący i przykręcić ją czterema wkrętami z
łbem krzyżowym (31).
9.7
Montaż osłony wału strugarskiego (rys. 10)
1.
Przykręć uchwyt (14.5) do boku stołu wydawczego
(1) za pomocą dwóch śrub z gniazdem sześciokąt-
nym (14.6). Aby ułatwić dostęp do śrub z gniazdem
sześciokątnym, dźwignia zaciskowa (14.3) musi
być wciśnięta.
2.
Wsunąć profil pokrywy (14.1) do uchwytu tak, aby
cała głowica tnąca była zakryta.
3.
Zabezpieczyć profil pokrywy (14.1) za pomocą
śruby zaciskowej (14.2).
9.8
Montaż ogranicznika równoległego (rys. 11)
1.
Przykręcić wspornik ogranicznika (3.3) do stołu
pobierającego (4) za pomocą dwóch śrub z łbem
sześciokątnym (29).
2.
Umieścić nośnik ogranicznika (3.6) na wsporniku
ogranicznika (3.3). Włożyć śrubę dźwigni zaci-
skowej do szerokości ogranicznika (3.2) w rowek
wspornika ogranicznika (3.3) i dokręcić dźwignię
zaciskową do szerokości ogranicznika (3.2).
3.
Przesunąć dźwignię zaciskową do regulacji kąto-
wej (3.1) w górę i zacisnąć ją tak, aby było wystar-
czająco dużo miejsca na wsunięcie profilu ogra-
nicznika (3.4).
4.
Wsunąć profil ogranicznika (3.4) na dwie śruby
zamkowe (3.5) do oporu. Dokręcić nakrętki na śru-
bach zamkowych (3.5). Profil ogranicznika (3.4)
musi być skierowany w dół z wgłębieniem.
5.
Przymocować zaślepkę (3.7) do końca profilu
ogranicznika (3.4).
9.9
Montaż uchwytu na popychacz (rys. 12)
1.
Wkręcić śrubę z łbem sześciokątnym (26), jak po-
kazano na rysunku i zablokować ją nakrętką sze-
ściokątną (33).
2.
Zawiesić popychacz (18) na śrubie z łbem sześcio-
kątnym (26).
10. Uruchomienie
m Uwaga!
Przed uruchomieniem produkt należy całkowicie
zmontować!
Przed każdym użyciem sprawdzić, czy
• Włącznik i wyłącznik: Sprawdzić, czy włącznik/
wyłącznik działa prawidłowo.
• Zablokowane urządzenia zabezpieczające: Każ-
de urządzenie zabezpieczające powinno być kolej-
no otwierane w celu wyłączenia maszyny. Należy
sprawdzić, czy niemożliwe jest włączenie maszyny
z otwartym urządzeniem zabezpieczającym.
• Hamulec: Przed rozpoczęciem pracy należy włą-
czyć maszynę i doprowadzić ją do wymaganej pręd-
kości. Teraz ponownie wyłączyć maszynę. Silnik
musi się zatrzymać w ciągu 10 sekund. W przeciw-
nym razie mamy do czynienia z wadą.
• Zapadki przeciwodrzutowe: Zapadki przeciwod-
rzutowe powinny być sprawdzane wzrokowo co
najmniej raz na zmianę, aby upewnić się, że są w
idealnym stanie. Obejmuje to sprawdzenie, czy
powierzchnie styku nie są uszkodzone w wyniku
uderzenia i czy zaparki przeciwodrzutowe mogą
opadać bez przeszkód pod własnym ciężarem.
• Nóż strugarski: Sprawdzić noże strugarskie pod
kątem uszkodzeń i prawidłowego dopasowania.
Produkt może być używany tylko wtedy, gdy
wszystkie te warunki są spełnione.
• Stosować wyłącznie dobrze naostrzone noże pod-
dane konserwacji. Należy używać wyłącznie noży
przeznaczonych do tego produktu.
• Do obróbki krótkich przedmiotów obrabianych sto-
sować nieuszkodzone klocki do przesuwania lub
popychacze.
www.scheppach.com
PL | 189
