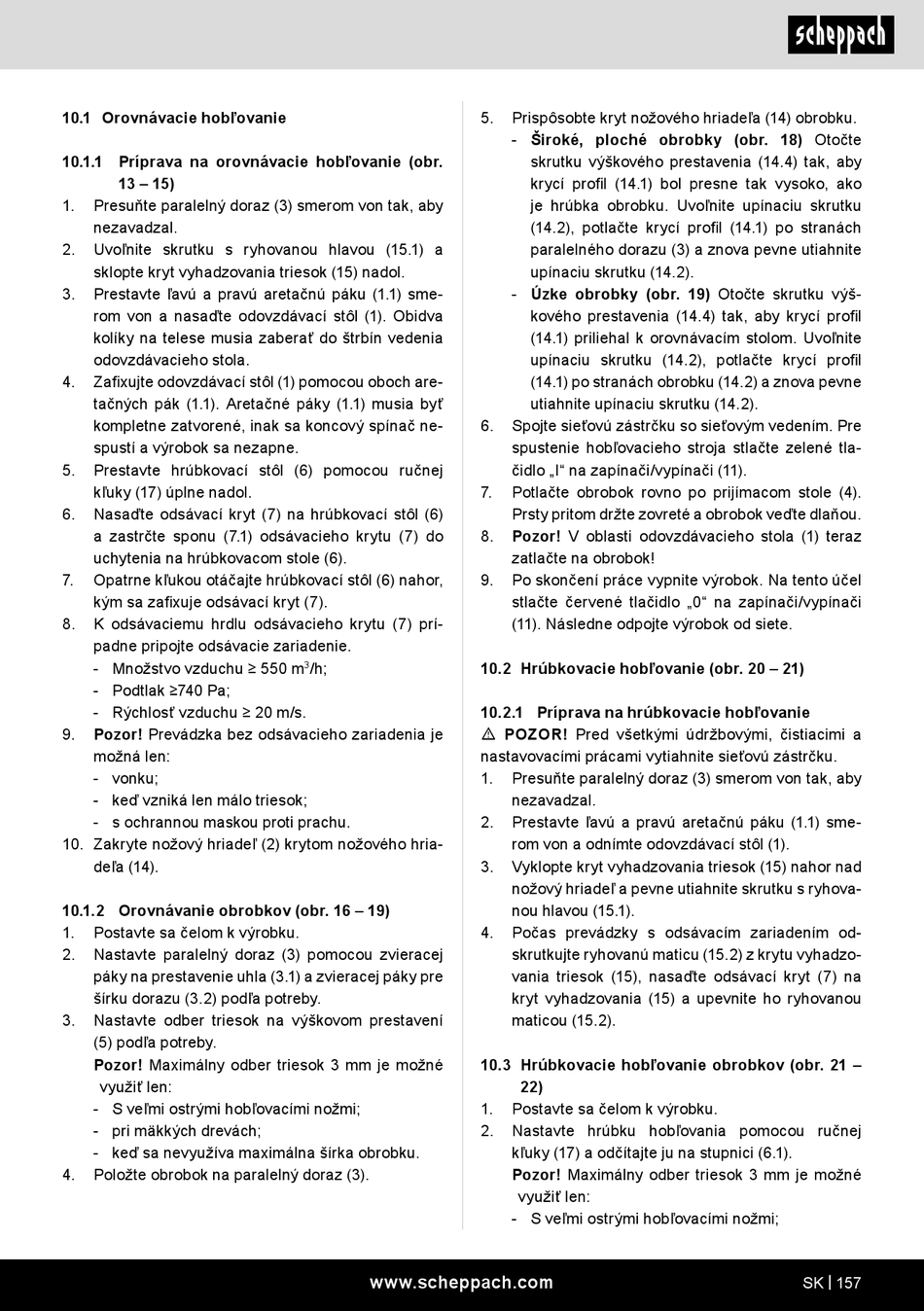

10.1 Orovnávacie hobľovanie
10.1.1 Príprava na orovnávacie hobľovanie (obr.
13 – 15)
1. Presuňte paralelný doraz (3) smerom von tak, aby
nezavadzal.
2. Uvoľnite skrutku s ryhovanou hlavou (15.1) a
sklopte kryt vyhadzovania triesok (15) nadol.
3. Prestavte ľavú a pravú aretačnú páku (1.1) sme-
rom von a nasaďte odovzdávací stôl (1). Obidva
kolíky na telese musia zaberať do štrbín vedenia
odovzdávacieho stola.
4. Zafixujte odovzdávací stôl (1) pomocou oboch are-
tačných pák (1.1). Aretačné páky (1.1) musia byť
kompletne zatvorené, inak sa koncový spínač ne-
spustí a výrobok sa nezapne.
5. Prestavte hrúbkovací stôl (6) pomocou ručnej
kľuky (17) úplne nadol.
6. Nasaďte odsávací kryt (7) na hrúbkovací stôl (6)
a zastrčte sponu (7.1) odsávacieho krytu (7) do
uchytenia na hrúbkovacom stole (6).
7. Opatrne kľukou otáčajte hrúbkovací stôl (6) nahor,
kým sa zafixuje odsávací kryt (7).
8. K odsávaciemu hrdlu odsávacieho krytu (7) prí-
padne pripojte odsávacie zariadenie.
- Množstvo vzduchu ≥ 550 m
- Podtlak ≥740 Pa;
- Rýchlosť vzduchu ≥ 20 m/s.
9. Pozor! Prevádzka bez odsávacieho zariadenia je
možná len:
- vonku;
- keď vzniká len málo triesok;
- s ochrannou maskou proti prachu.
10. Zakryte nožový hriadeľ (2) krytom nožového hria-
deľa (14).
10.1.2 Orovnávanie obrobkov (obr. 16 – 19)
1. Postavte sa čelom k výrobku.
2. Nastavte paralelný doraz (3) pomocou zvieracej
páky na prestavenie uhla (3.1) a zvieracej páky pre
šírku dorazu (3.2) podľa potreby.
3. Nastavte odber triesok na výškovom prestavení
(5) podľa potreby.
Pozor! Maximálny odber triesok 3 mm je možné
využiť len:
- S veľmi ostrými hobľovacími nožmi;
- pri mäkkých drevách;
- keď sa nevyužíva maximálna šírka obrobku.
4. Položte obrobok na paralelný doraz (3).
/h;
3
www.scheppach.com
5. Prispôsobte kryt nožového hriadeľa (14) obrobku.
- Široké, ploché obrobky (obr. 18) Otočte
skrutku výškového prestavenia (14.4) tak, aby
krycí profil (14.1) bol presne tak vysoko, ako
je hrúbka obrobku. Uvoľnite upínaciu skrutku
(14.2), potlačte krycí profil (14.1) po stranách
paralelného dorazu (3) a znova pevne utiahnite
upínaciu skrutku (14.2).
- Úzke obrobky (obr. 19) Otočte skrutku výš-
kového prestavenia (14.4) tak, aby krycí profil
(14.1) priliehal k orovnávacím stolom. Uvoľnite
upínaciu skrutku (14.2), potlačte krycí profil
(14.1) po stranách obrobku (14.2) a znova pevne
utiahnite upínaciu skrutku (14.2).
6. Spojte sieťovú zástrčku so sieťovým vedením. Pre
spustenie hobľovacieho stroja stlačte zelené tla-
čidlo „I" na zapínači/vypínači (11).
7. Potlačte obrobok rovno po prijímacom stole (4).
Prsty pritom držte zovreté a obrobok veďte dlaňou.
8. Pozor! V oblasti odovzdávacieho stola (1) teraz
zatlačte na obrobok!
9. Po skončení práce vypnite výrobok. Na tento účel
stlačte červené tlačidlo „0" na zapínači/vypínači
(11). Následne odpojte výrobok od siete.
10.2 Hrúbkovacie hobľovanie (obr. 20 – 21)
10.2.1 Príprava na hrúbkovacie hobľovanie
m POZOR! Pred všetkými údržbovými, čistiacimi a
nastavovacími prácami vytiahnite sieťovú zástrčku.
1. Presuňte paralelný doraz (3) smerom von tak, aby
nezavadzal.
2. Prestavte ľavú a pravú aretačnú páku (1.1) sme-
rom von a odnímte odovzdávací stôl (1).
3. Vyklopte kryt vyhadzovania triesok (15) nahor nad
nožový hriadeľ a pevne utiahnite skrutku s ryhova-
nou hlavou (15.1).
4. Počas prevádzky s odsávacím zariadením od-
skrutkujte ryhovanú maticu (15.2) z krytu vyhadzo-
vania triesok (15), nasaďte odsávací kryt (7) na
kryt vyhadzovania (15) a upevnite ho ryhovanou
maticou (15.2).
10.3 Hrúbkovacie hobľovanie obrobkov (obr. 21 –
22)
1. Postavte sa čelom k výrobku.
2. Nastavte hrúbku hobľovania pomocou ručnej
kľuky (17) a odčítajte ju na stupnici (6.1).
Pozor! Maximálny odber triesok 3 mm je možné
využiť len:
- S veľmi ostrými hobľovacími nožmi;
