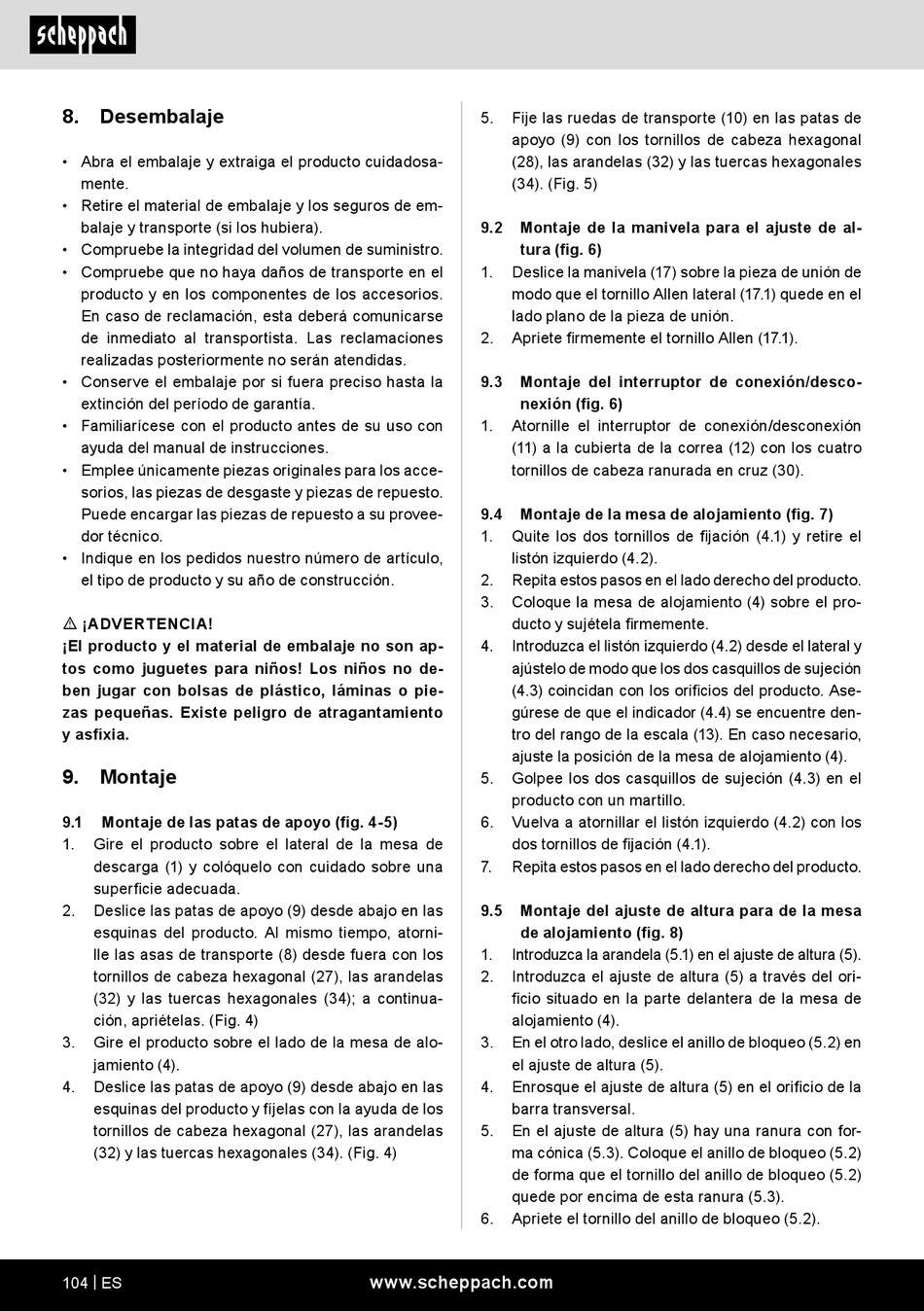

Scheppach HMS1500 Originalbetriebsanleitung Seite 104

8. Desembalaje
• Abra el embalaje y extraiga el producto cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
producto y en los componentes de los accesorios.
En caso de reclamación, esta deberá comunicarse
de inmediato al transportista. Las reclamaciones
realizadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el producto antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artículo,
el tipo de producto y su año de construcción.
m ¡ADVERTENCIA!
¡El producto y el material de embalaje no son ap-
tos como juguetes para niños! Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas. Existe peligro de atragantamiento
y asfixia.
9. Montaje
9.1 Montaje de las patas de apoyo (fig. 4-5)
1. Gire el producto sobre el lateral de la mesa de
descarga (1) y colóquelo con cuidado sobre una
superficie adecuada.
2. Deslice las patas de apoyo (9) desde abajo en las
esquinas del producto. Al mismo tiempo, atorni-
lle las asas de transporte (8) desde fuera con los
tornillos de cabeza hexagonal (27), las arandelas
(32) y las tuercas hexagonales (34); a continua-
ción, apriételas. (Fig. 4)
3. Gire el producto sobre el lado de la mesa de alo-
jamiento (4).
4. Deslice las patas de apoyo (9) desde abajo en las
esquinas del producto y fíjelas con la ayuda de los
tornillos de cabeza hexagonal (27), las arandelas
(32) y las tuercas hexagonales (34). (Fig. 4)
104 | ES
5. Fije las ruedas de transporte (10) en las patas de
apoyo (9) con los tornillos de cabeza hexagonal
(28), las arandelas (32) y las tuercas hexagonales
(34). (Fig. 5)
9.2 Montaje de la manivela para el ajuste de al-
tura (fig. 6)
1. Deslice la manivela (17) sobre la pieza de unión de
modo que el tornillo Allen lateral (17.1) quede en el
lado plano de la pieza de unión.
2. Apriete firmemente el tornillo Allen (17.1).
9.3 Montaje del interruptor de conexión/desco-
nexión (fig. 6)
1. Atornille el interruptor de conexión/desconexión
(11) a la cubierta de la correa (12) con los cuatro
tornillos de cabeza ranurada en cruz (30).
9.4 Montaje de la mesa de alojamiento (fig. 7)
1. Quite los dos tornillos de fijación (4.1) y retire el
listón izquierdo (4.2).
2. Repita estos pasos en el lado derecho del producto.
3. Coloque la mesa de alojamiento (4) sobre el pro-
ducto y sujétela firmemente.
4. Introduzca el listón izquierdo (4.2) desde el lateral y
ajústelo de modo que los dos casquillos de sujeción
(4.3) coincidan con los orificios del producto. Ase-
gúrese de que el indicador (4.4) se encuentre den-
tro del rango de la escala (13). En caso necesario,
ajuste la posición de la mesa de alojamiento (4).
5. Golpee los dos casquillos de sujeción (4.3) en el
producto con un martillo.
6. Vuelva a atornillar el listón izquierdo (4.2) con los
dos tornillos de fijación (4.1).
7. Repita estos pasos en el lado derecho del producto.
9.5 Montaje del ajuste de altura para de la mesa
de alojamiento (fig. 8)
1. Introduzca la arandela (5.1) en el ajuste de altura (5).
2. Introduzca el ajuste de altura (5) a través del ori-
ficio situado en la parte delantera de la mesa de
alojamiento (4).
3. En el otro lado, deslice el anillo de bloqueo (5.2) en
el ajuste de altura (5).
4. Enrosque el ajuste de altura (5) en el orificio de la
barra transversal.
5. En el ajuste de altura (5) hay una ranura con for-
ma cónica (5.3). Coloque el anillo de bloqueo (5.2)
de forma que el tornillo del anillo de bloqueo (5.2)
quede por encima de esta ranura (5.3).
6. Apriete el tornillo del anillo de bloqueo (5.2).
