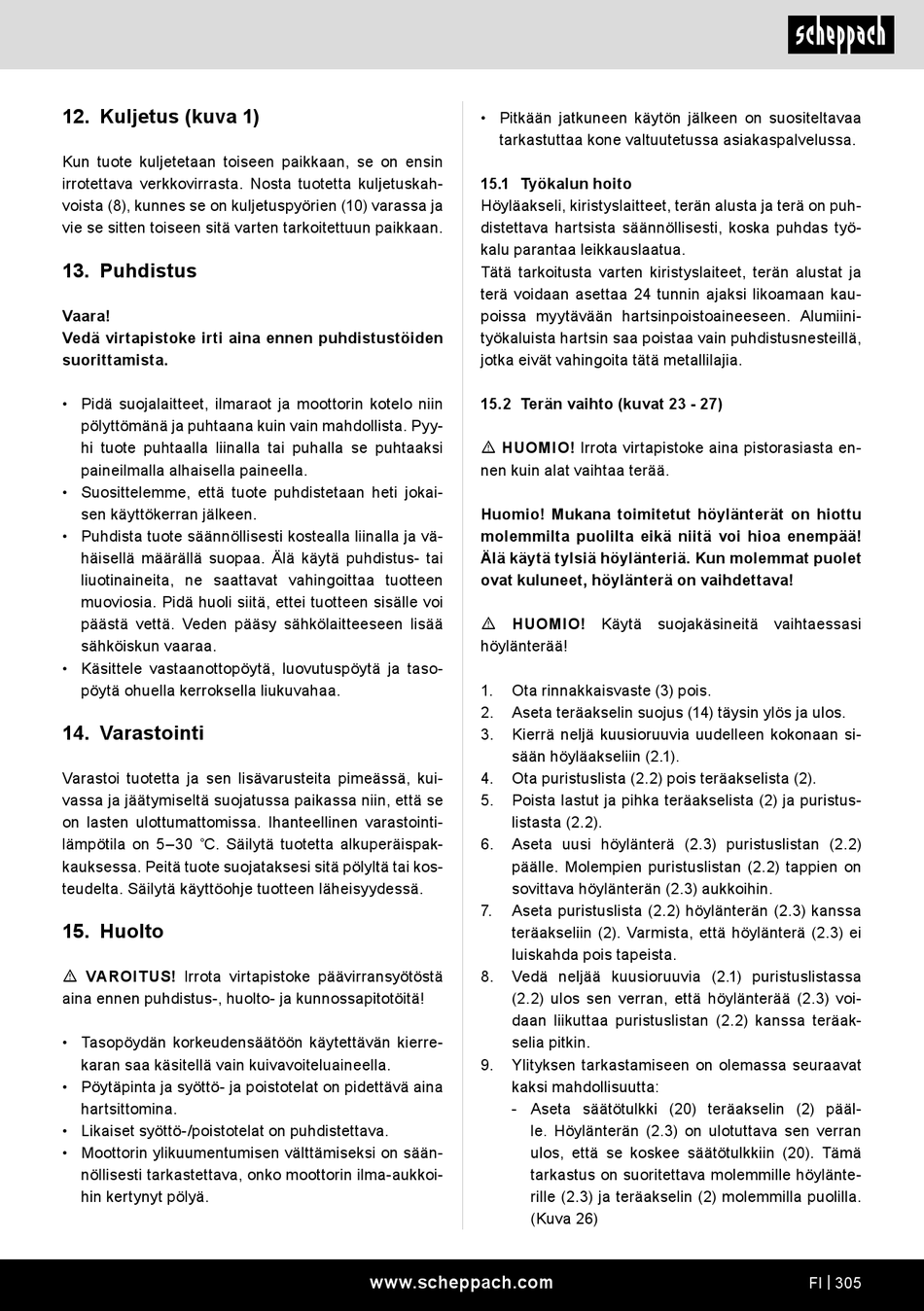

12. Kuljetus (kuva 1)
Kun tuote kuljetetaan toiseen paikkaan, se on ensin
irrotettava verkkovirrasta. Nosta tuotetta kuljetuskah-
voista (8), kunnes se on kuljetuspyörien (10) varassa ja
vie se sitten toiseen sitä varten tarkoitettuun paikkaan.
13. Puhdistus
Vaara!
Vedä virtapistoke irti aina ennen puhdistustöiden
suorittamista.
• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin
pölyttömänä ja puhtaana kuin vain mahdollista. Pyy-
hi tuote puhtaalla liinalla tai puhalla se puhtaaksi
paineilmalla alhaisella paineella.
• Suosittelemme, että tuote puhdistetaan heti jokai-
sen käyttökerran jälkeen.
• Puhdista tuote säännöllisesti kostealla liinalla ja vä-
häisellä määrällä suopaa. Älä käytä puhdistus- tai
liuotinaineita, ne saattavat vahingoittaa tuotteen
muoviosia. Pidä huoli siitä, ettei tuotteen sisälle voi
päästä vettä. Veden pääsy sähkölaitteeseen lisää
sähköiskun vaaraa.
• Käsittele vastaanottopöytä, luovutuspöytä ja taso-
pöytä ohuella kerroksella liukuvahaa.
14. Varastointi
Varastoi tuotetta ja sen lisävarusteita pimeässä, kui-
vassa ja jäätymiseltä suojatussa paikassa niin, että se
on lasten ulottumattomissa. Ihanteellinen varastointi-
lämpötila on 5–30 ˚C. Säilytä tuotetta alkuperäispak-
kauksessa. Peitä tuote suojataksesi sitä pölyltä tai kos-
teudelta. Säilytä käyttöohje tuotteen läheisyydessä.
15. Huolto
m VAROITUS! Irrota virtapistoke päävirransyötöstä
aina ennen puhdistus-, huolto- ja kunnossapitotöitä!
• Tasopöydän korkeudensäätöön käytettävän kierre-
karan saa käsitellä vain kuivavoiteluaineella.
• Pöytäpinta ja syöttö- ja poistotelat on pidettävä aina
hartsittomina.
• Likaiset syöttö-/poistotelat on puhdistettava.
• Moottorin ylikuumentumisen välttämiseksi on sään-
nöllisesti tarkastettava, onko moottorin ilma-aukkoi-
hin kertynyt pölyä.
• Pitkään jatkuneen käytön jälkeen on suositeltavaa
tarkastuttaa kone valtuutetussa asiakaspalvelussa.
15.1 Työkalun hoito
Höyläakseli, kiristyslaitteet, terän alusta ja terä on puh-
distettava hartsista säännöllisesti, koska puhdas työ-
kalu parantaa leikkauslaatua.
Tätä tarkoitusta varten kiristyslaiteet, terän alustat ja
terä voidaan asettaa 24 tunnin ajaksi likoamaan kau-
poissa myytävään hartsinpoistoaineeseen. Alumiini-
työkaluista hartsin saa poistaa vain puhdistusnesteillä,
jotka eivät vahingoita tätä metallilajia.
15.2 Terän vaihto (kuvat 23 - 27)
m HUOMIO! Irrota virtapistoke aina pistorasiasta en-
nen kuin alat vaihtaa terää.
Huomio! Mukana toimitetut höylänterät on hiottu
molemmilta puolilta eikä niitä voi hioa enempää!
Älä käytä tylsiä höylänteriä. Kun molemmat puolet
ovat kuluneet, höylänterä on vaihdettava!
m HUOMIO! Käytä suojakäsineitä vaihtaessasi
höylänterää!
1.
Ota rinnakkaisvaste (3) pois.
2.
Aseta teräakselin suojus (14) täysin ylös ja ulos.
3.
Kierrä neljä kuusioruuvia uudelleen kokonaan si-
sään höyläakseliin (2.1).
4.
Ota puristuslista (2.2) pois teräakselista (2).
5.
Poista lastut ja pihka teräakselista (2) ja puristus-
listasta (2.2).
6.
Aseta uusi höylänterä (2.3) puristuslistan (2.2)
päälle. Molempien puristuslistan (2.2) tappien on
sovittava höylänterän (2.3) aukkoihin.
7.
Aseta puristuslista (2.2) höylänterän (2.3) kanssa
teräakseliin (2). Varmista, että höylänterä (2.3) ei
luiskahda pois tapeista.
8.
Vedä neljää kuusioruuvia (2.1) puristuslistassa
(2.2) ulos sen verran, että höylänterää (2.3) voi-
daan liikuttaa puristuslistan (2.2) kanssa teräak-
selia pitkin.
9.
Ylityksen tarkastamiseen on olemassa seuraavat
kaksi mahdollisuutta:
- Aseta säätötulkki (20) teräakselin (2) pääl-
le. Höylänterän (2.3) on ulotuttava sen verran
ulos, että se koskee säätötulkkiin (20). Tämä
tarkastus on suoritettava molemmille höylänte-
rille (2.3) ja teräakselin (2) molemmilla puolilla.
(Kuva 26)
www.scheppach.com
FI | 305
