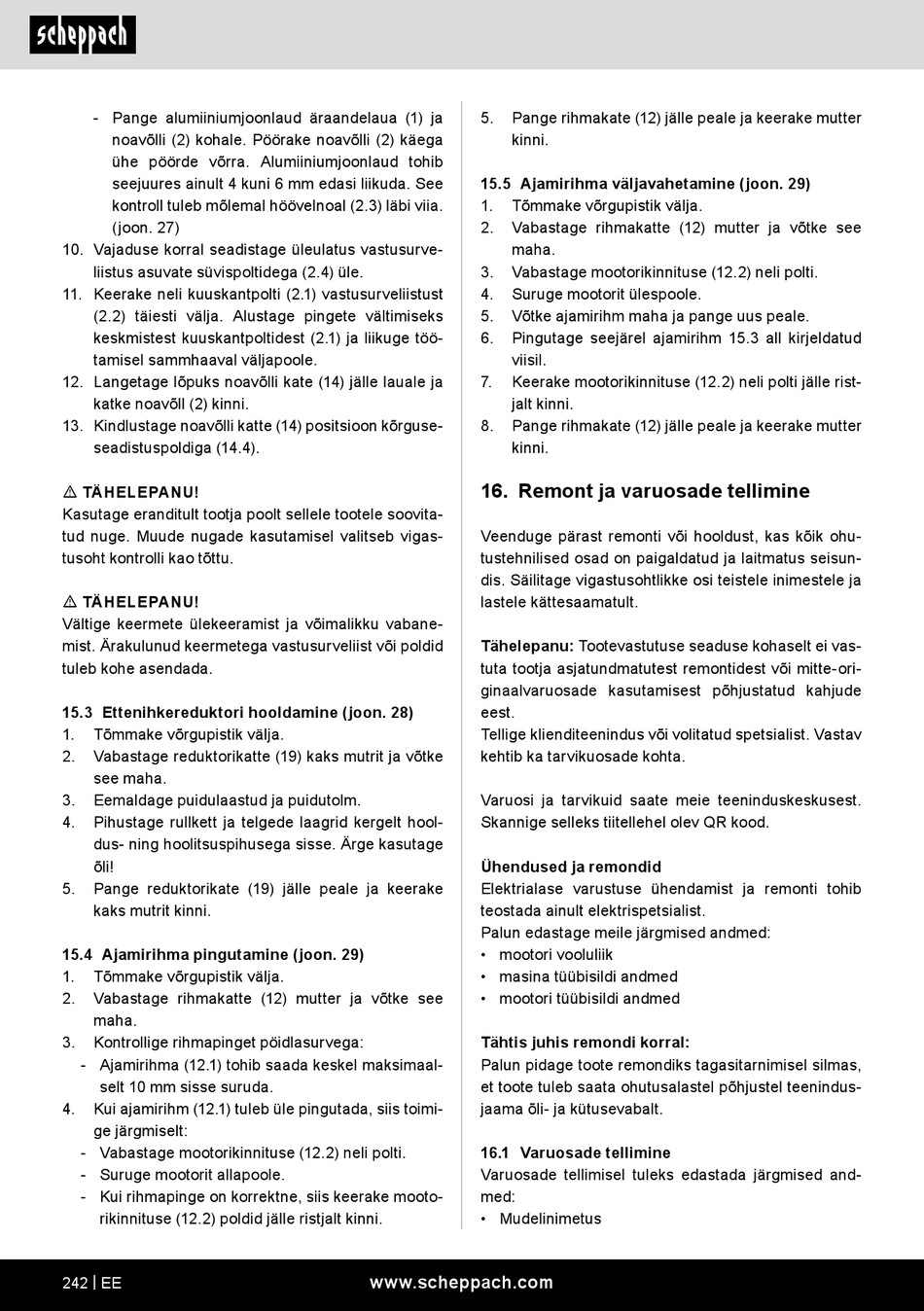

- Pange alumiiniumjoonlaud äraandelaua (1) ja
noavõlli (2) kohale. Pöörake noavõlli (2) käega
ühe pöörde võrra. Alumiiniumjoonlaud tohib
seejuures ainult 4 kuni 6 mm edasi liikuda. See
kontroll tuleb mõlemal höövelnoal (2.3) läbi viia.
(joon. 27)
10. Vajaduse korral seadistage üleulatus vastusurve-
liistus asuvate süvispoltidega (2.4) üle.
11. Keerake neli kuuskantpolti (2.1) vastusurveliistust
(2.2) täiesti välja. Alustage pingete vältimiseks
keskmistest kuuskantpoltidest (2.1) ja liikuge töö-
tamisel sammhaaval väljapoole.
12. Langetage lõpuks noavõlli kate (14) jälle lauale ja
katke noavõll (2) kinni.
13. Kindlustage noavõlli katte (14) positsioon kõrguse-
seadistuspoldiga (14.4).
m TÄHELEPANU!
Kasutage eranditult tootja poolt sellele tootele soovita-
tud nuge. Muude nugade kasutamisel valitseb vigas-
tusoht kontrolli kao tõttu.
m TÄHELEPANU!
Vältige keermete ülekeeramist ja võimalikku vabane-
mist. Ärakulunud keermetega vastusurveliist või poldid
tuleb kohe asendada.
15.3 Ettenihkereduktori hooldamine (joon. 28)
1. Tõmmake võrgupistik välja.
2. Vabastage reduktorikatte (19) kaks mutrit ja võtke
see maha.
3. Eemaldage puidulaastud ja puidutolm.
4. Pihustage rullkett ja telgede laagrid kergelt hool-
dus- ning hoolitsuspihusega sisse. Ärge kasutage
õli!
5. Pange reduktorikate (19) jälle peale ja keerake
kaks mutrit kinni.
15.4 Ajamirihma pingutamine (joon. 29)
1. Tõmmake võrgupistik välja.
2. Vabastage rihmakatte (12) mutter ja võtke see
maha.
3. Kontrollige rihmapinget pöidlasurvega:
- Ajamirihma (12.1) tohib saada keskel maksimaal-
selt 10 mm sisse suruda.
4. Kui ajamirihm (12.1) tuleb üle pingutada, siis toimi-
ge järgmiselt:
- Vabastage mootorikinnituse (12.2) neli polti.
- Suruge mootorit allapoole.
- Kui rihmapinge on korrektne, siis keerake mooto-
rikinnituse (12.2) poldid jälle ristjalt kinni.
242 | EE
5. Pange rihmakate (12) jälle peale ja keerake mutter
kinni.
15.5 Ajamirihma väljavahetamine (joon. 29)
1. Tõmmake võrgupistik välja.
2. Vabastage rihmakatte (12) mutter ja võtke see
maha.
3. Vabastage mootorikinnituse (12.2) neli polti.
4. Suruge mootorit ülespoole.
5. Võtke ajamirihm maha ja pange uus peale.
6. Pingutage seejärel ajamirihm 15.3 all kirjeldatud
viisil.
7. Keerake mootorikinnituse (12.2) neli polti jälle rist-
jalt kinni.
8. Pange rihmakate (12) jälle peale ja keerake mutter
kinni.
16. Remont ja varuosade tellimine
Veenduge pärast remonti või hooldust, kas kõik ohu-
tustehnilised osad on paigaldatud ja laitmatus seisun-
dis. Säilitage vigastusohtlikke osi teistele inimestele ja
lastele kättesaamatult.
Tähelepanu: Tootevastutuse seaduse kohaselt ei vas-
tuta tootja asjatundmatutest remontidest või mitte-ori-
ginaalvaruosade kasutamisest põhjustatud kahjude
eest.
Tellige klienditeenindus või volitatud spetsialist. Vastav
kehtib ka tarvikuosade kohta.
Varuosi ja tarvikuid saate meie teeninduskeskusest.
Skannige selleks tiitellehel olev QR kood.
Ühendused ja remondid
Elektrialase varustuse ühendamist ja remonti tohib
teostada ainult elektrispetsialist.
Palun edastage meile järgmised andmed:
• mootori vooluliik
• masina tüübisildi andmed
• mootori tüübisildi andmed
Tähtis juhis remondi korral:
Palun pidage toote remondiks tagasitarnimisel silmas,
et toote tuleb saata ohutusalastel põhjustel teenindus-
jaama õli- ja kütusevabalt.
16.1 Varuosade tellimine
Varuosade tellimisel tuleks edastada järgmised and-
med:
• Mudelinimetus
