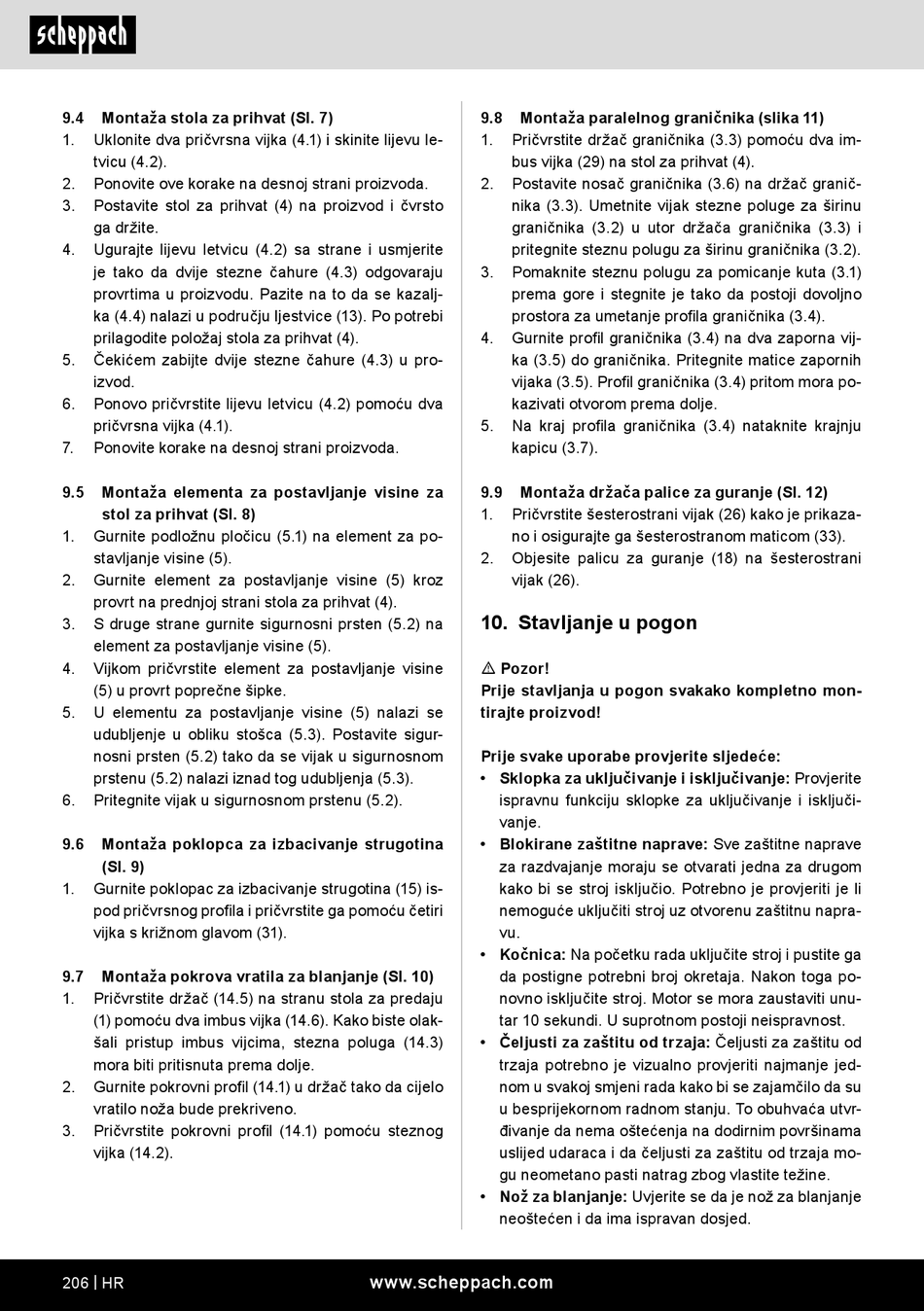

9.4
Montaža stola za prihvat (Sl. 7)
1.
Uklonite dva pričvrsna vijka (4.1) i skinite lijevu le-
tvicu (4.2).
2.
Ponovite ove korake na desnoj strani proizvoda.
3.
Postavite stol za prihvat (4) na proizvod i čvrsto
ga držite.
4.
Ugurajte lijevu letvicu (4.2) sa strane i usmjerite
je tako da dvije stezne čahure (4.3) odgovaraju
provrtima u proizvodu. Pazite na to da se kazalj-
ka (4.4) nalazi u području ljestvice (13). Po potrebi
prilagodite položaj stola za prihvat (4).
5.
Čekićem zabijte dvije stezne čahure (4.3) u pro-
izvod.
6.
Ponovo pričvrstite lijevu letvicu (4.2) pomoću dva
pričvrsna vijka (4.1).
7.
Ponovite korake na desnoj strani proizvoda.
9.5
Montaža elementa za postavljanje visine za
stol za prihvat (Sl. 8)
1.
Gurnite podložnu pločicu (5.1) na element za po-
stavljanje visine (5).
2.
Gurnite element za postavljanje visine (5) kroz
provrt na prednjoj strani stola za prihvat (4).
3.
S druge strane gurnite sigurnosni prsten (5.2) na
element za postavljanje visine (5).
4.
Vijkom pričvrstite element za postavljanje visine
(5) u provrt poprečne šipke.
5.
U elementu za postavljanje visine (5) nalazi se
udubljenje u obliku stošca (5.3). Postavite sigur-
nosni prsten (5.2) tako da se vijak u sigurnosnom
prstenu (5.2) nalazi iznad tog udubljenja (5.3).
6.
Pritegnite vijak u sigurnosnom prstenu (5.2).
9.6
Montaža poklopca za izbacivanje strugotina
(Sl. 9)
1.
Gurnite poklopac za izbacivanje strugotina (15) is-
pod pričvrsnog profila i pričvrstite ga pomoću četiri
vijka s križnom glavom (31).
9.7
Montaža pokrova vratila za blanjanje (Sl. 10)
1.
Pričvrstite držač (14.5) na stranu stola za predaju
(1) pomoću dva imbus vijka (14.6). Kako biste olak-
šali pristup imbus vijcima, stezna poluga (14.3)
mora biti pritisnuta prema dolje.
2.
Gurnite pokrovni profil (14.1) u držač tako da cijelo
vratilo noža bude prekriveno.
3.
Pričvrstite pokrovni profil (14.1) pomoću steznog
vijka (14.2).
206 | HR
9.8
Montaža paralelnog graničnika (slika 11)
1.
Pričvrstite držač graničnika (3.3) pomoću dva im-
bus vijka (29) na stol za prihvat (4).
2.
Postavite nosač graničnika (3.6) na držač granič-
nika (3.3). Umetnite vijak stezne poluge za širinu
graničnika (3.2) u utor držača graničnika (3.3) i
pritegnite steznu polugu za širinu graničnika (3.2).
3.
Pomaknite steznu polugu za pomicanje kuta (3.1)
prema gore i stegnite je tako da postoji dovoljno
prostora za umetanje profila graničnika (3.4).
4.
Gurnite profil graničnika (3.4) na dva zaporna vij-
ka (3.5) do graničnika. Pritegnite matice zapornih
vijaka (3.5). Profil graničnika (3.4) pritom mora po-
kazivati otvorom prema dolje.
5.
Na kraj profila graničnika (3.4) nataknite krajnju
kapicu (3.7).
9.9
Montaža držača palice za guranje (Sl. 12)
1.
Pričvrstite šesterostrani vijak (26) kako je prikaza-
no i osigurajte ga šesterostranom maticom (33).
2.
Objesite palicu za guranje (18) na šesterostrani
vijak (26).
10. Stavljanje u pogon
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
Prije svake uporabe provjerite sljedeće:
• Sklopka za uključivanje i isključivanje: Provjerite
ispravnu funkciju sklopke za uključivanje i isključi-
vanje.
• Blokirane zaštitne naprave: Sve zaštitne naprave
za razdvajanje moraju se otvarati jedna za drugom
kako bi se stroj isključio. Potrebno je provjeriti je li
nemoguće uključiti stroj uz otvorenu zaštitnu napra-
vu.
• Kočnica: Na početku rada uključite stroj i pustite ga
da postigne potrebni broj okretaja. Nakon toga po-
novno isključite stroj. Motor se mora zaustaviti unu-
tar 10 sekundi. U suprotnom postoji neispravnost.
• Čeljusti za zaštitu od trzaja: Čeljusti za zaštitu od
trzaja potrebno je vizualno provjeriti najmanje jed-
nom u svakoj smjeni rada kako bi se zajamčilo da su
u besprijekornom radnom stanju. To obuhvaća utvr-
đivanje da nema oštećenja na dodirnim površinama
uslijed udaraca i da čeljusti za zaštitu od trzaja mo-
gu neometano pasti natrag zbog vlastite težine.
• Nož za blanjanje: Uvjerite se da je nož za blanjanje
neoštećen i da ima ispravan dosjed.
