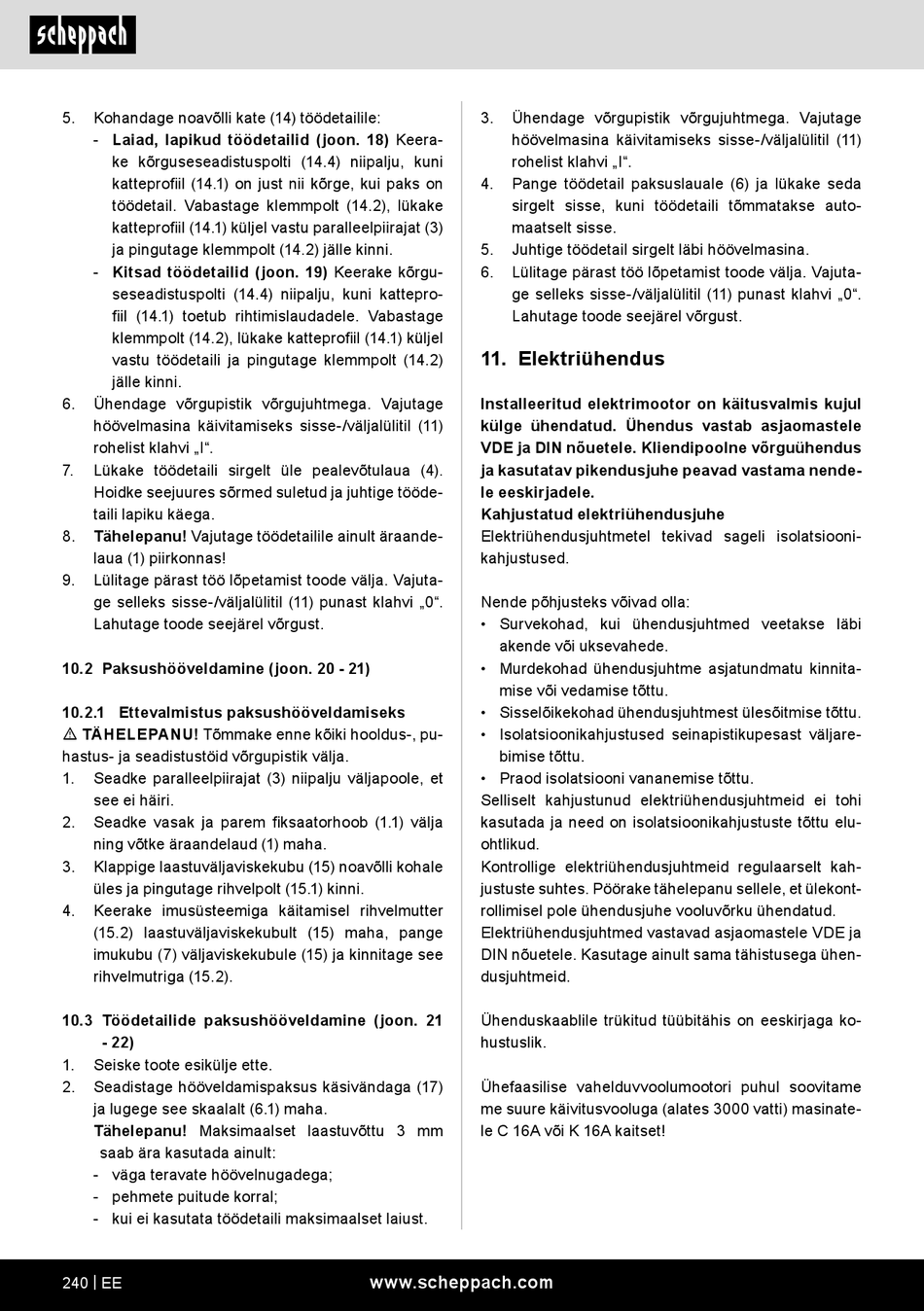

5. Kohandage noavõlli kate (14) töödetailile:
- Laiad, lapikud töödetailid (joon. 18) Keera-
ke kõrguseseadistuspolti (14.4) niipalju, kuni
katteprofiil (14.1) on just nii kõrge, kui paks on
töödetail. Vabastage klemmpolt (14.2), lükake
katteprofiil (14.1) küljel vastu paralleelpiirajat (3)
ja pingutage klemmpolt (14.2) jälle kinni.
- Kitsad töödetailid (joon. 19) Keerake kõrgu-
seseadistuspolti (14.4) niipalju, kuni kattepro-
fiil (14.1) toetub rihtimislaudadele. Vabastage
klemmpolt (14.2), lükake katteprofiil (14.1) küljel
vastu töödetaili ja pingutage klemmpolt (14.2)
jälle kinni.
6. Ühendage võrgupistik võrgujuhtmega. Vajutage
höövelmasina käivitamiseks sisse-/väljalülitil (11)
rohelist klahvi „I".
7. Lükake töödetaili sirgelt üle pealevõtulaua (4).
Hoidke seejuures sõrmed suletud ja juhtige tööde-
taili lapiku käega.
8. Tähelepanu! Vajutage töödetailile ainult äraande-
laua (1) piirkonnas!
9. Lülitage pärast töö lõpetamist toode välja. Vajuta-
ge selleks sisse-/väljalülitil (11) punast klahvi „0".
Lahutage toode seejärel võrgust.
10.2 Paksushööveldamine (joon. 20 - 21)
10.2.1 Ettevalmistus paksushööveldamiseks
m TÄHELEPANU! Tõmmake enne kõiki hooldus-, pu-
hastus- ja seadistustöid võrgupistik välja.
1. Seadke paralleelpiirajat (3) niipalju väljapoole, et
see ei häiri.
2. Seadke vasak ja parem fiksaatorhoob (1.1) välja
ning võtke äraandelaud (1) maha.
3. Klappige laastuväljaviskekubu (15) noavõlli kohale
üles ja pingutage rihvelpolt (15.1) kinni.
4. Keerake imusüsteemiga käitamisel rihvelmutter
(15.2) laastuväljaviskekubult (15) maha, pange
imukubu (7) väljaviskekubule (15) ja kinnitage see
rihvelmutriga (15.2).
10.3 Töödetailide paksushööveldamine (joon. 21
- 22)
1. Seiske toote esikülje ette.
2. Seadistage hööveldamispaksus käsivändaga (17)
ja lugege see skaalalt (6.1) maha.
Tähelepanu! Maksimaalset laastuvõttu 3 mm
saab ära kasutada ainult:
- väga teravate höövelnugadega;
- pehmete puitude korral;
- kui ei kasutata töödetaili maksimaalset laiust.
240 | EE
3. Ühendage võrgupistik võrgujuhtmega. Vajutage
höövelmasina käivitamiseks sisse-/väljalülitil (11)
rohelist klahvi „I".
4. Pange töödetail paksuslauale (6) ja lükake seda
sirgelt sisse, kuni töödetaili tõmmatakse auto-
maatselt sisse.
5. Juhtige töödetail sirgelt läbi höövelmasina.
6. Lülitage pärast töö lõpetamist toode välja. Vajuta-
ge selleks sisse-/väljalülitil (11) punast klahvi „0".
Lahutage toode seejärel võrgust.
11. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul
külge ühendatud. Ühendus vastab asjaomastele
VDE ja DIN nõuetele. Kliendipoolne võrguühendus
ja kasutatav pikendusjuhe peavad vastama nende-
le eeskirjadele.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnita-
mise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi
kasutada ja need on isolatsioonikahjustuste tõttu elu-
ohtlikud.
Kontrollige elektriühendusjuhtmeid regulaarselt kah-
justuste suhtes. Pöörake tähelepanu sellele, et ülekont-
rollimisel pole ühendusjuhe vooluvõrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE ja
DIN nõuetele. Kasutage ainult sama tähistusega ühen-
dusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-
hustuslik.
Ühefaasilise vahelduvvoolumootori puhul soovitame
me suure käivitusvooluga (alates 3000 vatti) masinate-
le C 16A või K 16A kaitset!
