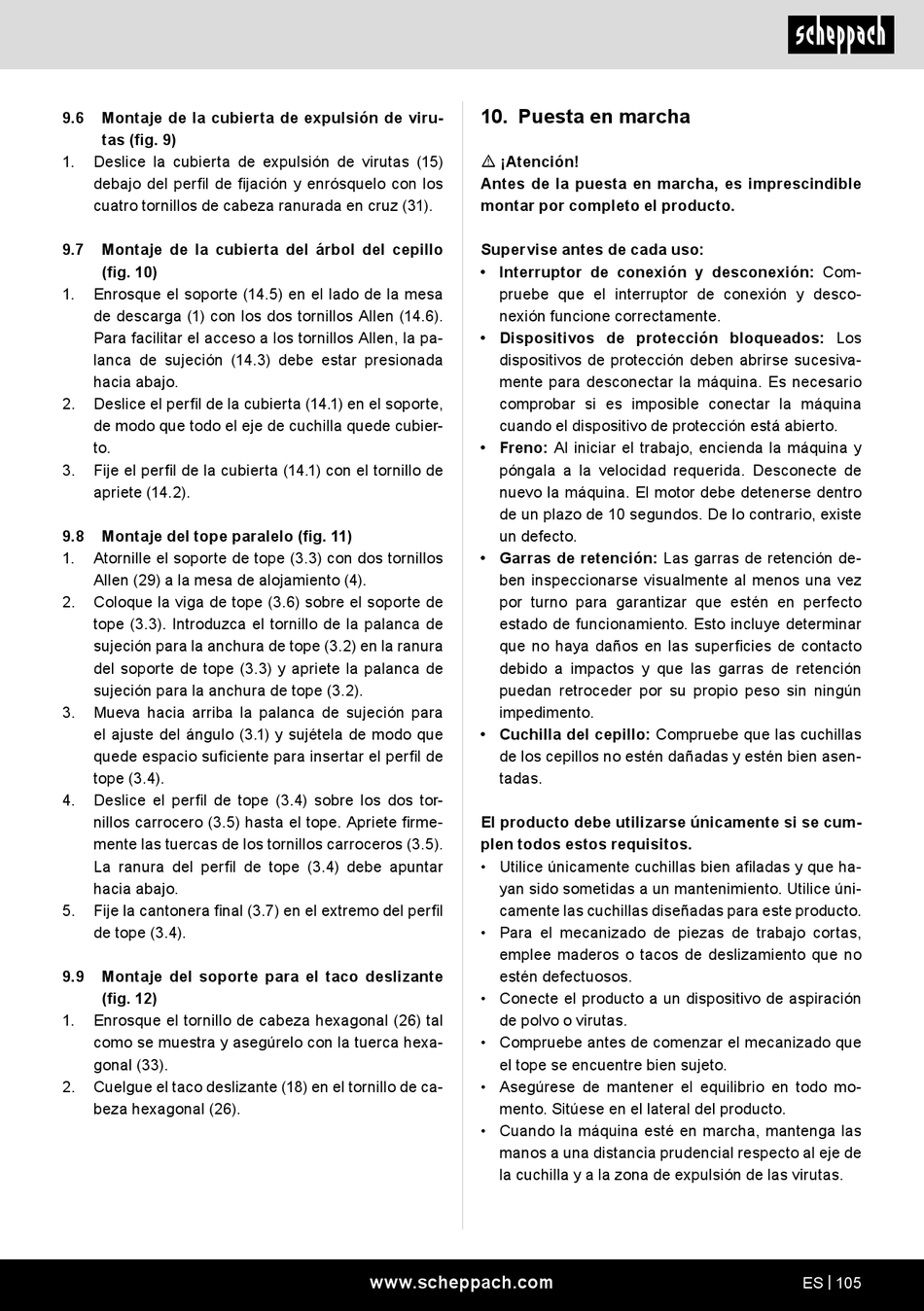

Scheppach HMS1500 Originalbetriebsanleitung Seite 105

9.6 Montaje de la cubierta de expulsión de viru-
tas (fig. 9)
1. Deslice la cubierta de expulsión de virutas (15)
debajo del perfil de fijación y enrósquelo con los
cuatro tornillos de cabeza ranurada en cruz (31).
9.7 Montaje de la cubierta del árbol del cepillo
(fig. 10)
1. Enrosque el soporte (14.5) en el lado de la mesa
de descarga (1) con los dos tornillos Allen (14.6).
Para facilitar el acceso a los tornillos Allen, la pa-
lanca de sujeción (14.3) debe estar presionada
hacia abajo.
2. Deslice el perfil de la cubierta (14.1) en el soporte,
de modo que todo el eje de cuchilla quede cubier-
to.
3. Fije el perfil de la cubierta (14.1) con el tornillo de
apriete (14.2).
9.8 Montaje del tope paralelo (fig. 11)
1. Atornille el soporte de tope (3.3) con dos tornillos
Allen (29) a la mesa de alojamiento (4).
2. Coloque la viga de tope (3.6) sobre el soporte de
tope (3.3). Introduzca el tornillo de la palanca de
sujeción para la anchura de tope (3.2) en la ranura
del soporte de tope (3.3) y apriete la palanca de
sujeción para la anchura de tope (3.2).
3. Mueva hacia arriba la palanca de sujeción para
el ajuste del ángulo (3.1) y sujétela de modo que
quede espacio suficiente para insertar el perfil de
tope (3.4).
4. Deslice el perfil de tope (3.4) sobre los dos tor-
nillos carrocero (3.5) hasta el tope. Apriete firme-
mente las tuercas de los tornillos carroceros (3.5).
La ranura del perfil de tope (3.4) debe apuntar
hacia abajo.
5. Fije la cantonera final (3.7) en el extremo del perfil
de tope (3.4).
9.9 Montaje del soporte para el taco deslizante
(fig. 12)
1. Enrosque el tornillo de cabeza hexagonal (26) tal
como se muestra y asegúrelo con la tuerca hexa-
gonal (33).
2. Cuelgue el taco deslizante (18) en el tornillo de ca-
beza hexagonal (26).
10. Puesta en marcha
m ¡Atención!
Antes de la puesta en marcha, es imprescindible
montar por completo el producto.
Supervise antes de cada uso:
• Interruptor de conexión y desconexión: Com-
pruebe que el interruptor de conexión y desco-
nexión funcione correctamente.
• Dispositivos de protección bloqueados: Los
dispositivos de protección deben abrirse sucesiva-
mente para desconectar la máquina. Es necesario
comprobar si es imposible conectar la máquina
cuando el dispositivo de protección está abierto.
• Freno: Al iniciar el trabajo, encienda la máquina y
póngala a la velocidad requerida. Desconecte de
nuevo la máquina. El motor debe detenerse dentro
de un plazo de 10 segundos. De lo contrario, existe
un defecto.
• Garras de retención: Las garras de retención de-
ben inspeccionarse visualmente al menos una vez
por turno para garantizar que estén en perfecto
estado de funcionamiento. Esto incluye determinar
que no haya daños en las superficies de contacto
debido a impactos y que las garras de retención
puedan retroceder por su propio peso sin ningún
impedimento.
• Cuchilla del cepillo: Compruebe que las cuchillas
de los cepillos no estén dañadas y estén bien asen-
tadas.
El producto debe utilizarse únicamente si se cum-
plen todos estos requisitos.
• Utilice únicamente cuchillas bien afiladas y que ha-
yan sido sometidas a un mantenimiento. Utilice úni-
camente las cuchillas diseñadas para este producto.
• Para el mecanizado de piezas de trabajo cortas,
emplee maderos o tacos de deslizamiento que no
estén defectuosos.
• Conecte el producto a un dispositivo de aspiración
de polvo o virutas.
• Compruebe antes de comenzar el mecanizado que
el tope se encuentre bien sujeto.
• Asegúrese de mantener el equilibrio en todo mo-
mento. Sitúese en el lateral del producto.
• Cuando la máquina esté en marcha, mantenga las
manos a una distancia prudencial respecto al eje de
la cuchilla y a la zona de expulsión de las virutas.
