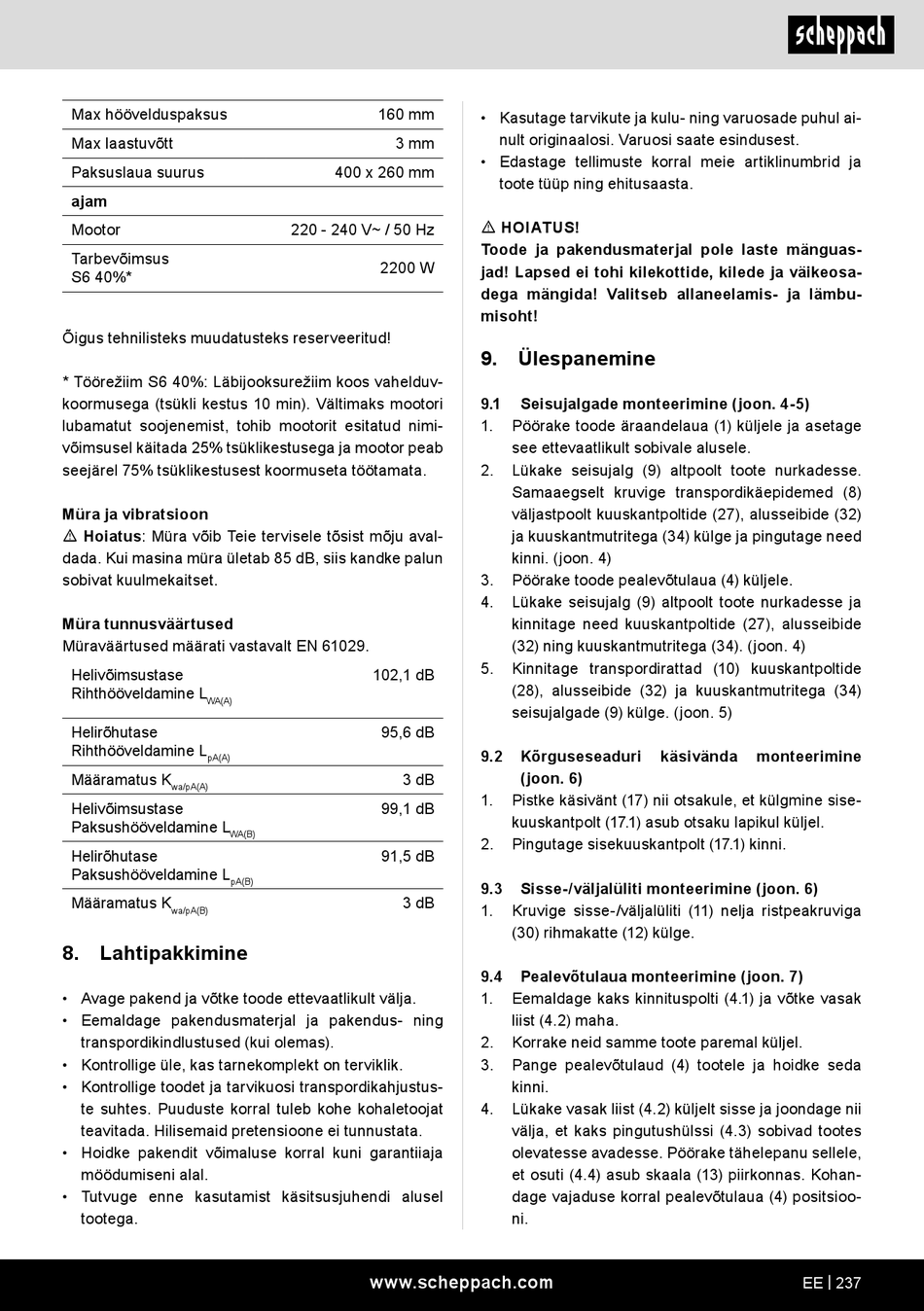

Max höövelduspaksus
Max laastuvõtt
Paksuslaua suurus
ajam
Mootor
Tarbevõimsus
S6 40%*
Õigus tehnilisteks muudatusteks reserveeritud!
* Töörežiim S6 40%: Läbijooksurežiim koos vahelduv-
koormusega (tsükli kestus 10 min). Vältimaks mootori
lubamatut soojenemist, tohib mootorit esitatud nimi-
võimsusel käitada 25% tsüklikestusega ja mootor peab
seejärel 75% tsüklikestusest koormuseta töötamata.
Müra ja vibratsioon
m Hoiatus: Müra võib Teie tervisele tõsist mõju aval-
dada. Kui masina müra ületab 85 dB, siis kandke palun
sobivat kuulmekaitset.
Müra tunnusväärtused
Müraväärtused määrati vastavalt EN 61029.
Helivõimsustase
Rihthööveldamine L
WA(A)
Helirõhutase
Rihthööveldamine L
pA(A)
Määramatus K
wa/pA(A)
Helivõimsustase
Paksushööveldamine L
WA(B)
Helirõhutase
Paksushööveldamine L
pA(B)
Määramatus K
wa/pA(B)
8. Lahtipakkimine
• Avage pakend ja võtke toode ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige toodet ja tarvikuosi transpordikahjustus-
te suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
tootega.
160 mm
3 mm
400 x 260 mm
220 - 240 V~ / 50 Hz
2200 W
102,1 dB
95,6 dB
3 dB
99,1 dB
91,5 dB
3 dB
www.scheppach.com
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja
toote tüüp ning ehitusaasta.
m HOIATUS!
Toode ja pakendusmaterjal pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-
dega mängida! Valitseb allaneelamis- ja lämbu-
misoht!
9.
Ülespanemine
9.1
Seisujalgade monteerimine (joon. 4-5)
1.
Pöörake toode äraandelaua (1) küljele ja asetage
see ettevaatlikult sobivale alusele.
2.
Lükake seisujalg (9) altpoolt toote nurkadesse.
Samaaegselt kruvige transpordikäepidemed (8)
väljastpoolt kuuskantpoltide (27), alusseibide (32)
ja kuuskantmutritega (34) külge ja pingutage need
kinni. (joon. 4)
3.
Pöörake toode pealevõtulaua (4) küljele.
4.
Lükake seisujalg (9) altpoolt toote nurkadesse ja
kinnitage need kuuskantpoltide (27), alusseibide
(32) ning kuuskantmutritega (34). (joon. 4)
5.
Kinnitage transpordirattad (10) kuuskantpoltide
(28), alusseibide (32) ja kuuskantmutritega (34)
seisujalgade (9) külge. (joon. 5)
9.2
Kõrguseseaduri
(joon. 6)
1.
Pistke käsivänt (17) nii otsakule, et külgmine sise-
kuuskantpolt (17.1) asub otsaku lapikul küljel.
2.
Pingutage sisekuuskantpolt (17.1) kinni.
9.3
Sisse-/väljalüliti monteerimine (joon. 6)
1.
Kruvige sisse-/väljalüliti (11) nelja ristpeakruviga
(30) rihmakatte (12) külge.
9.4
Pealevõtulaua monteerimine (joon. 7)
1.
Eemaldage kaks kinnituspolti (4.1) ja võtke vasak
liist (4.2) maha.
2.
Korrake neid samme toote paremal küljel.
3.
Pange pealevõtulaud (4) tootele ja hoidke seda
kinni.
4.
Lükake vasak liist (4.2) küljelt sisse ja joondage nii
välja, et kaks pingutushülssi (4.3) sobivad tootes
olevatesse avadesse. Pöörake tähelepanu sellele,
et osuti (4.4) asub skaala (13) piirkonnas. Kohan-
dage vajaduse korral pealevõtulaua (4) positsioo-
ni.
käsivända
monteerimine
