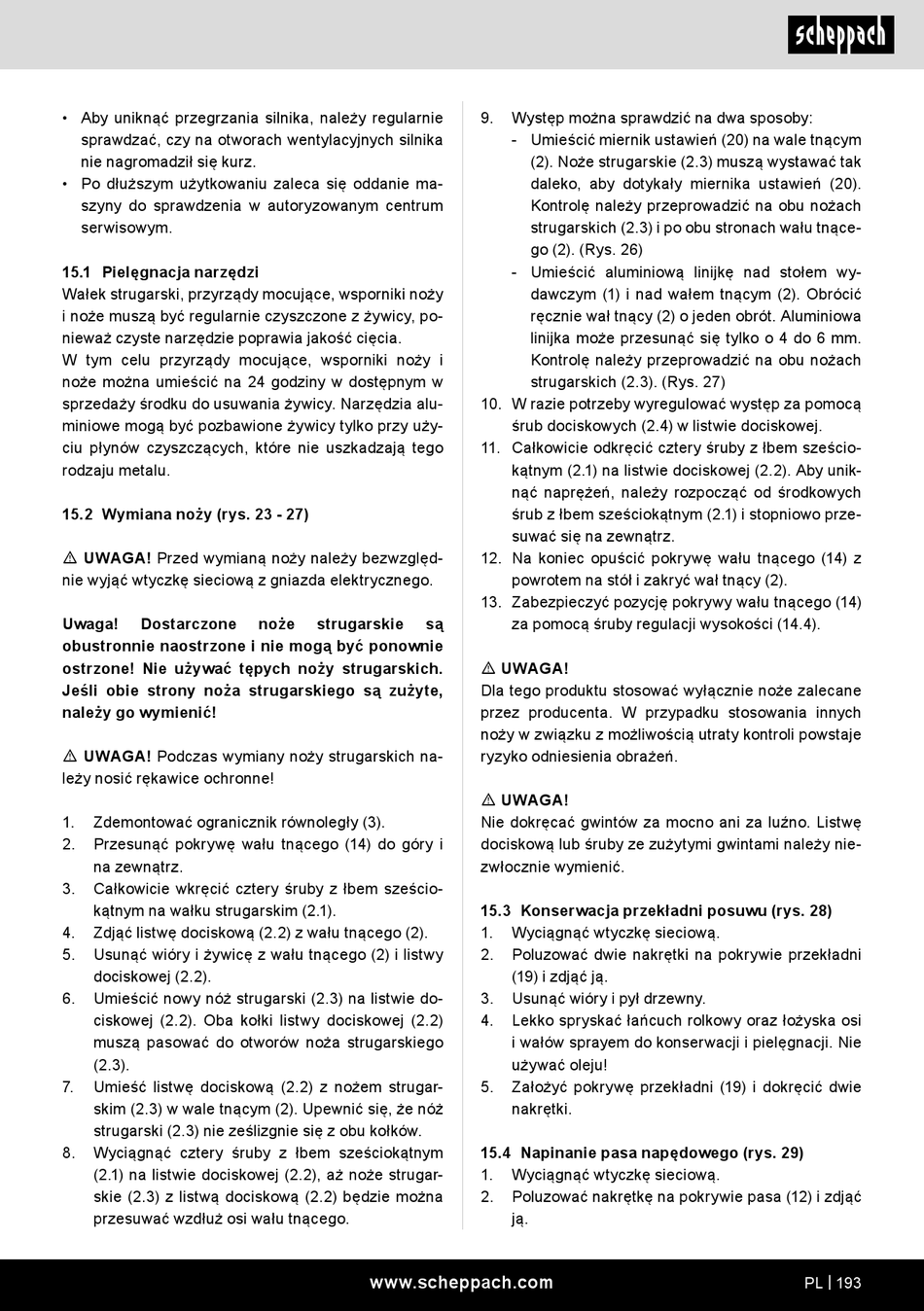

Scheppach HMS1500 Originalbetriebsanleitung Seite 193

• Aby uniknąć przegrzania silnika, należy regularnie
sprawdzać, czy na otworach wentylacyjnych silnika
nie nagromadził się kurz.
• Po dłuższym użytkowaniu zaleca się oddanie ma-
szyny do sprawdzenia w autoryzowanym centrum
serwisowym.
15.1 Pielęgnacja narzędzi
Wałek strugarski, przyrządy mocujące, wsporniki noży
i noże muszą być regularnie czyszczone z żywicy, po-
nieważ czyste narzędzie poprawia jakość cięcia.
W tym celu przyrządy mocujące, wsporniki noży i
noże można umieścić na 24 godziny w dostępnym w
sprzedaży środku do usuwania żywicy. Narzędzia alu-
miniowe mogą być pozbawione żywicy tylko przy uży-
ciu płynów czyszczących, które nie uszkadzają tego
rodzaju metalu.
15.2 Wymiana noży (rys. 23 - 27)
m UWAGA! Przed wymianą noży należy bezwzględ-
nie wyjąć wtyczkę sieciową z gniazda elektrycznego.
Uwaga! Dostarczone
obustronnie naostrzone i nie mogą być ponownie
ostrzone! Nie używać tępych noży strugarskich.
Jeśli obie strony noża strugarskiego są zużyte,
należy go wymienić!
m UWAGA! Podczas wymiany noży strugarskich na-
leży nosić rękawice ochronne!
1. Zdemontować ogranicznik równoległy (3).
2. Przesunąć pokrywę wału tnącego (14) do góry i
na zewnątrz.
3. Całkowicie wkręcić cztery śruby z łbem sześcio-
kątnym na wałku strugarskim (2.1).
4. Zdjąć listwę dociskową (2.2) z wału tnącego (2).
5. Usunąć wióry i żywicę z wału tnącego (2) i listwy
dociskowej (2.2).
6. Umieścić nowy nóż strugarski (2.3) na listwie do-
ciskowej (2.2). Oba kołki listwy dociskowej (2.2)
muszą pasować do otworów noża strugarskiego
(2.3).
7. Umieść listwę dociskową (2.2) z nożem strugar-
skim (2.3) w wale tnącym (2). Upewnić się, że nóż
strugarski (2.3) nie ześlizgnie się z obu kołków.
8. Wyciągnąć cztery śruby z łbem sześciokątnym
(2.1) na listwie dociskowej (2.2), aż noże strugar-
skie (2.3) z listwą dociskową (2.2) będzie można
przesuwać wzdłuż osi wału tnącego.
noże strugarskie są
www.scheppach.com
9. Występ można sprawdzić na dwa sposoby:
- Umieścić miernik ustawień (20) na wale tnącym
(2). Noże strugarskie (2.3) muszą wystawać tak
daleko, aby dotykały miernika ustawień (20).
Kontrolę należy przeprowadzić na obu nożach
strugarskich (2.3) i po obu stronach wału tnące-
go (2). (Rys. 26)
- Umieścić aluminiową linijkę nad stołem wy-
dawczym (1) i nad wałem tnącym (2). Obrócić
ręcznie wał tnący (2) o jeden obrót. Aluminiowa
linijka może przesunąć się tylko o 4 do 6 mm.
Kontrolę należy przeprowadzić na obu nożach
strugarskich (2.3). (Rys. 27)
10. W razie potrzeby wyregulować występ za pomocą
śrub dociskowych (2.4) w listwie dociskowej.
11. Całkowicie odkręcić cztery śruby z łbem sześcio-
kątnym (2.1) na listwie dociskowej (2.2). Aby unik-
nąć naprężeń, należy rozpocząć od środkowych
śrub z łbem sześciokątnym (2.1) i stopniowo prze-
suwać się na zewnątrz.
12. Na koniec opuścić pokrywę wału tnącego (14) z
powrotem na stół i zakryć wał tnący (2).
13. Zabezpieczyć pozycję pokrywy wału tnącego (14)
za pomocą śruby regulacji wysokości (14.4).
m UWAGA!
Dla tego produktu stosować wyłącznie noże zalecane
przez producenta. W przypadku stosowania innych
noży w związku z możliwością utraty kontroli powstaje
ryzyko odniesienia obrażeń.
m UWAGA!
Nie dokręcać gwintów za mocno ani za luźno. Listwę
dociskową lub śruby ze zużytymi gwintami należy nie-
zwłocznie wymienić.
15.3 Konserwacja przekładni posuwu (rys. 28)
1. Wyciągnąć wtyczkę sieciową.
2. Poluzować dwie nakrętki na pokrywie przekładni
(19) i zdjąć ją.
3. Usunąć wióry i pył drzewny.
4. Lekko spryskać łańcuch rolkowy oraz łożyska osi
i wałów sprayem do konserwacji i pielęgnacji. Nie
używać oleju!
5. Założyć pokrywę przekładni (19) i dokręcić dwie
nakrętki.
15.4 Napinanie pasa napędowego (rys. 29)
1. Wyciągnąć wtyczkę sieciową.
2. Poluzować nakrętkę na pokrywie pasa (12) i zdjąć
ją.
