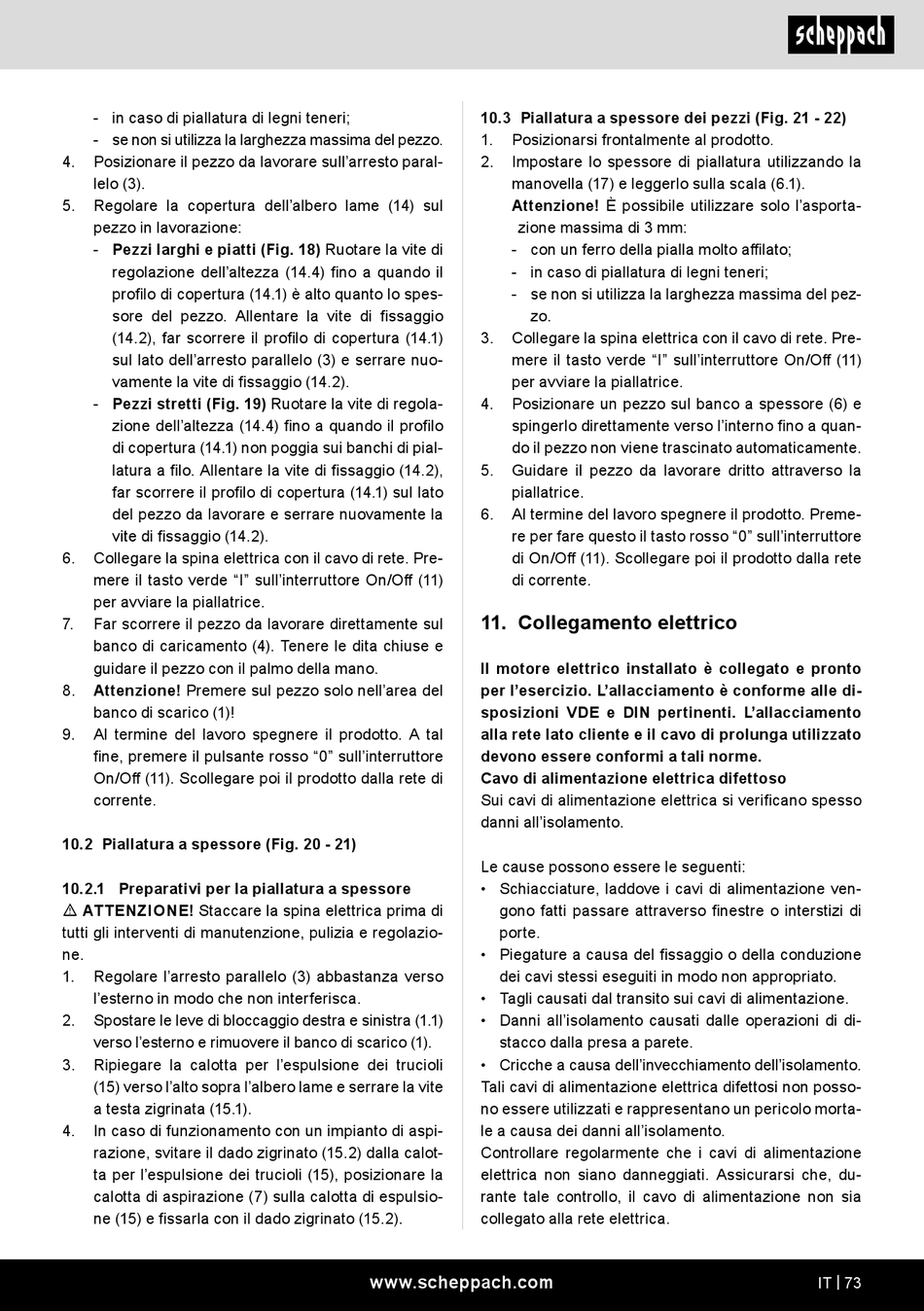

Scheppach HMS1500 Originalbetriebsanleitung Seite 73

- in caso di piallatura di legni teneri;
- se non si utilizza la larghezza massima del pezzo.
4. Posizionare il pezzo da lavorare sull'arresto paral-
lelo (3).
5. Regolare la copertura dell'albero lame (14) sul
pezzo in lavorazione:
- Pezzi larghi e piatti (Fig. 18) Ruotare la vite di
regolazione dell'altezza (14.4) fino a quando il
profilo di copertura (14.1) è alto quanto lo spes-
sore del pezzo. Allentare la vite di fissaggio
(14.2), far scorrere il profilo di copertura (14.1)
sul lato dell'arresto parallelo (3) e serrare nuo-
vamente la vite di fissaggio (14.2).
- Pezzi stretti (Fig. 19) Ruotare la vite di regola-
zione dell'altezza (14.4) fino a quando il profilo
di copertura (14.1) non poggia sui banchi di pial-
latura a filo. Allentare la vite di fissaggio (14.2),
far scorrere il profilo di copertura (14.1) sul lato
del pezzo da lavorare e serrare nuovamente la
vite di fissaggio (14.2).
6. Collegare la spina elettrica con il cavo di rete. Pre-
mere il tasto verde "I" sull'interruttore On/Off (11)
per avviare la piallatrice.
7. Far scorrere il pezzo da lavorare direttamente sul
banco di caricamento (4). Tenere le dita chiuse e
guidare il pezzo con il palmo della mano.
Attenzione! Premere sul pezzo solo nell'area del
8.
banco di scarico (1)!
9. Al termine del lavoro spegnere il prodotto. A tal
fine, premere il pulsante rosso "0" sull'interruttore
On/Off (11). Scollegare poi il prodotto dalla rete di
corrente.
10.2 Piallatura a spessore (Fig. 20 - 21)
10.2.1 Preparativi per la piallatura a spessore
m ATTENZIONE! Staccare la spina elettrica prima di
tutti gli interventi di manutenzione, pulizia e regolazio-
ne.
1. Regolare l'arresto parallelo (3) abbastanza verso
l'esterno in modo che non interferisca.
2. Spostare le leve di bloccaggio destra e sinistra (1.1)
verso l'esterno e rimuovere il banco di scarico (1).
3. Ripiegare la calotta per l'espulsione dei trucioli
(15) verso l'alto sopra l'albero lame e serrare la vite
a testa zigrinata (15.1).
4. In caso di funzionamento con un impianto di aspi-
razione, svitare il dado zigrinato (15.2) dalla calot-
ta per l'espulsione dei trucioli (15), posizionare la
calotta di aspirazione (7) sulla calotta di espulsio-
ne (15) e fissarla con il dado zigrinato (15.2).
10.3 Piallatura a spessore dei pezzi (Fig. 21 - 22)
1. Posizionarsi frontalmente al prodotto.
2. Impostare lo spessore di piallatura utilizzando la
manovella (17) e leggerlo sulla scala (6.1).
Attenzione! È possibile utilizzare solo l'asporta-
zione massima di 3 mm:
- con un ferro della pialla molto affilato;
- in caso di piallatura di legni teneri;
- se non si utilizza la larghezza massima del pez-
zo.
3. Collegare la spina elettrica con il cavo di rete. Pre-
mere il tasto verde "I" sull'interruttore On/Off (11)
per avviare la piallatrice.
4. Posizionare un pezzo sul banco a spessore (6) e
spingerlo direttamente verso l'interno fino a quan-
do il pezzo non viene trascinato automaticamente.
5. Guidare il pezzo da lavorare dritto attraverso la
piallatrice.
6. Al termine del lavoro spegnere il prodotto. Preme-
re per fare questo il tasto rosso "0" sull'interruttore
di On/Off (11). Scollegare poi il prodotto dalla rete
di corrente.
11. Collegamento elettrico
Il motore elettrico installato è collegato e pronto
per l'esercizio. L'allacciamento è conforme alle di-
sposizioni VDE e DIN pertinenti. L'allacciamento
alla rete lato cliente e il cavo di prolunga utilizzato
devono essere conformi a tali norme.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spesso
danni all'isolamento.
Le cause possono essere le seguenti:
• Schiacciature, laddove i cavi di alimentazione ven-
gono fatti passare attraverso finestre o interstizi di
porte.
• Piegature a causa del fissaggio o della conduzione
dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di di-
stacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.
Tali cavi di alimentazione elettrica difettosi non posso-
no essere utilizzati e rappresentano un pericolo morta-
le a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione
elettrica non siano danneggiati. Assicurarsi che, du-
rante tale controllo, il cavo di alimentazione non sia
collegato alla rete elettrica.
