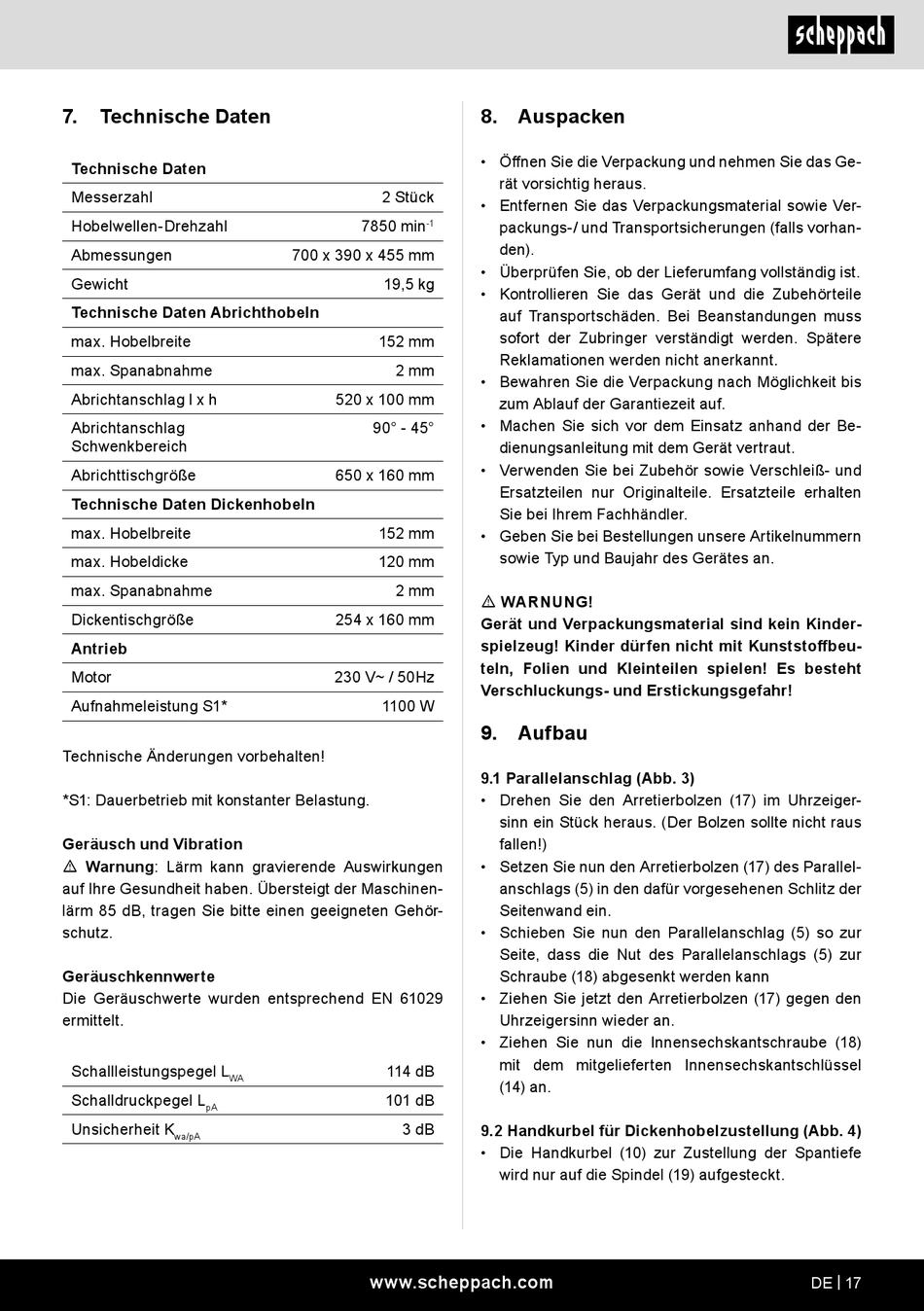

Scheppach HMS650 Originalbetriebsanleitung Seite 17

7. Technische Daten
Technische Daten
Messerzahl
Hobelwellen-Drehzahl
Abmessungen
Gewicht
Technische Daten Abrichthobeln
max. Hobelbreite
max. Spanabnahme
Abrichtanschlag l x h
Abrichtanschlag
Schwenkbereich
Abrichttischgröße
Technische Daten Dickenhobeln
max. Hobelbreite
max. Hobeldicke
max. Spanabnahme
Dickentischgröße
Antrieb
Motor
Aufnahmeleistung S1*
Technische Änderungen vorbehalten!
*S1: Dauerbetrieb mit konstanter Belastung.
Geräusch und Vibration
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschinen-
lärm 85 dB, tragen Sie bitte einen geeigneten Gehör-
schutz.
Geräuschkennwerte
Die Geräuschwerte wurden entsprechend EN 61029
ermittelt.
Schallleistungspegel L
WA
Schalldruckpegel L
pA
Unsicherheit K
wa/pA
2 Stück
7850 min
-1
700 x 390 x 455 mm
19,5 kg
152 mm
2 mm
520 x 100 mm
90° - 45°
650 x 160 mm
152 mm
120 mm
2 mm
254 x 160 mm
230 V~ / 50Hz
1100 W
114 dB
101 dB
3 dB
www.scheppach.com
8. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
m WARNUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
9. Aufbau
9.1 Parallelanschlag (Abb. 3)
• Drehen Sie den Arretierbolzen (17) im Uhrzeiger-
sinn ein Stück heraus. (Der Bolzen sollte nicht raus
fallen!)
• Setzen Sie nun den Arretierbolzen (17) des Parallel-
anschlags (5) in den dafür vorgesehenen Schlitz der
Seitenwand ein.
• Schieben Sie nun den Parallelanschlag (5) so zur
Seite, dass die Nut des Parallelanschlags (5) zur
Schraube (18) abgesenkt werden kann
• Ziehen Sie jetzt den Arretierbolzen (17) gegen den
Uhrzeigersinn wieder an.
• Ziehen Sie nun die Innensechskantschraube (18)
mit dem mitgelieferten Innensechskantschlüssel
(14) an.
9.2 Handkurbel für Dickenhobelzustellung (Abb. 4)
• Die Handkurbel (10) zur Zustellung der Spantiefe
wird nur auf die Spindel (19) aufgesteckt.
