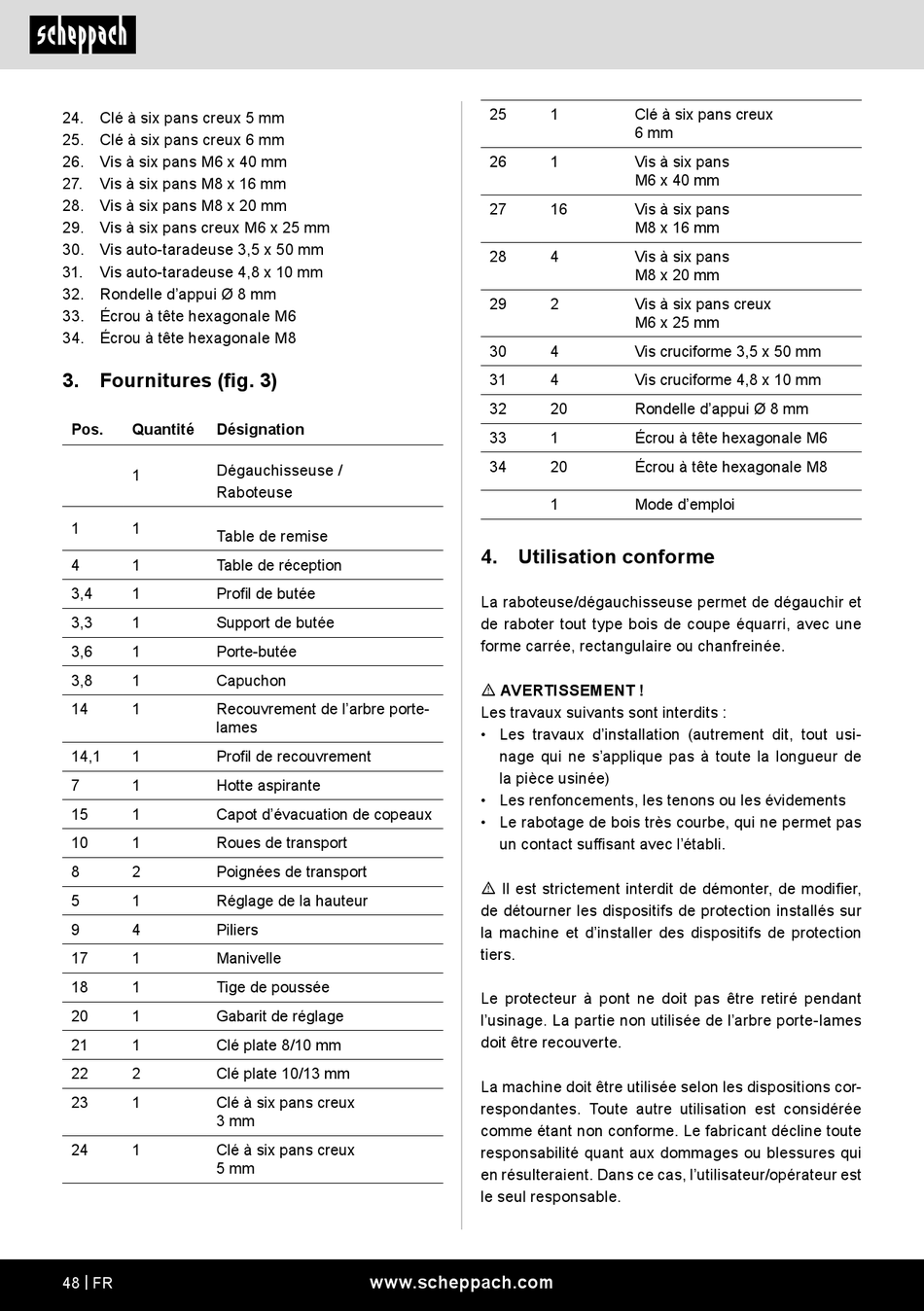

Scheppach HMS1500 Originalbetriebsanleitung Seite 48

24. Clé à six pans creux 5 mm
25. Clé à six pans creux 6 mm
26. Vis à six pans M6 x 40 mm
27. Vis à six pans M8 x 16 mm
28. Vis à six pans M8 x 20 mm
29. Vis à six pans creux M6 x 25 mm
30. Vis auto-taradeuse 3,5 x 50 mm
31. Vis auto-taradeuse 4,8 x 10 mm
32. Rondelle d'appui Ø 8 mm
33. Écrou à tête hexagonale M6
34. Écrou à tête hexagonale M8
3. Fournitures (fig. 3)
Pos. Quantité Désignation
Dégauchisseuse /
1
Raboteuse
1 1
Table de remise
4 1 Table de réception
3,4 1 Profil de butée
3,3 1 Support de butée
3,6 1 Porte-butée
3,8 1 Capuchon
14 1 Recouvrement de l'arbre porte-
lames
14,1 1 Profil de recouvrement
7 1 Hotte aspirante
15 1 Capot d'évacuation de copeaux
10 1 Roues de transport
8 2 Poignées de transport
5 1 Réglage de la hauteur
9 4 Piliers
17 1 Manivelle
18 1 Tige de poussée
20 1 Gabarit de réglage
21 1 Clé plate 8/10 mm
22 2 Clé plate 10/13 mm
23 1 Clé à six pans creux
3 mm
24 1 Clé à six pans creux
5 mm
48 | FR
25
26
27
28
29
30
31
32
33
34
4. Utilisation conforme
La raboteuse/dégauchisseuse permet de dégauchir et
de raboter tout type bois de coupe équarri, avec une
forme carrée, rectangulaire ou chanfreinée.
m AVERTISSEMENT !
Les travaux suivants sont interdits :
• Les travaux d'installation (autrement dit, tout usi-
nage qui ne s'applique pas à toute la longueur de
la pièce usinée)
• Les renfoncements, les tenons ou les évidements
• Le rabotage de bois très courbe, qui ne permet pas
un contact suffisant avec l'établi.
m Il est strictement interdit de démonter, de modifier,
de détourner les dispositifs de protection installés sur
la machine et d'installer des dispositifs de protection
tiers.
Le protecteur à pont ne doit pas être retiré pendant
l'usinage. La partie non utilisée de l'arbre porte-lames
doit être recouverte.
La machine doit être utilisée selon les dispositions cor-
respondantes. Toute autre utilisation est considérée
comme étant non conforme. Le fabricant décline toute
responsabilité quant aux dommages ou blessures qui
en résulteraient. Dans ce cas, l'utilisateur/opérateur est
le seul responsable.
www.scheppach.com
1 Clé à six pans creux
6 mm
1 Vis à six pans
M6 x 40 mm
16 Vis à six pans
M8 x 16 mm
4 Vis à six pans
M8 x 20 mm
2 Vis à six pans creux
M6 x 25 mm
4 Vis cruciforme 3,5 x 50 mm
4 Vis cruciforme 4,8 x 10 mm
20 Rondelle d'appui Ø 8 mm
1 Écrou à tête hexagonale M6
20 Écrou à tête hexagonale M8
1 Mode d'emploi
