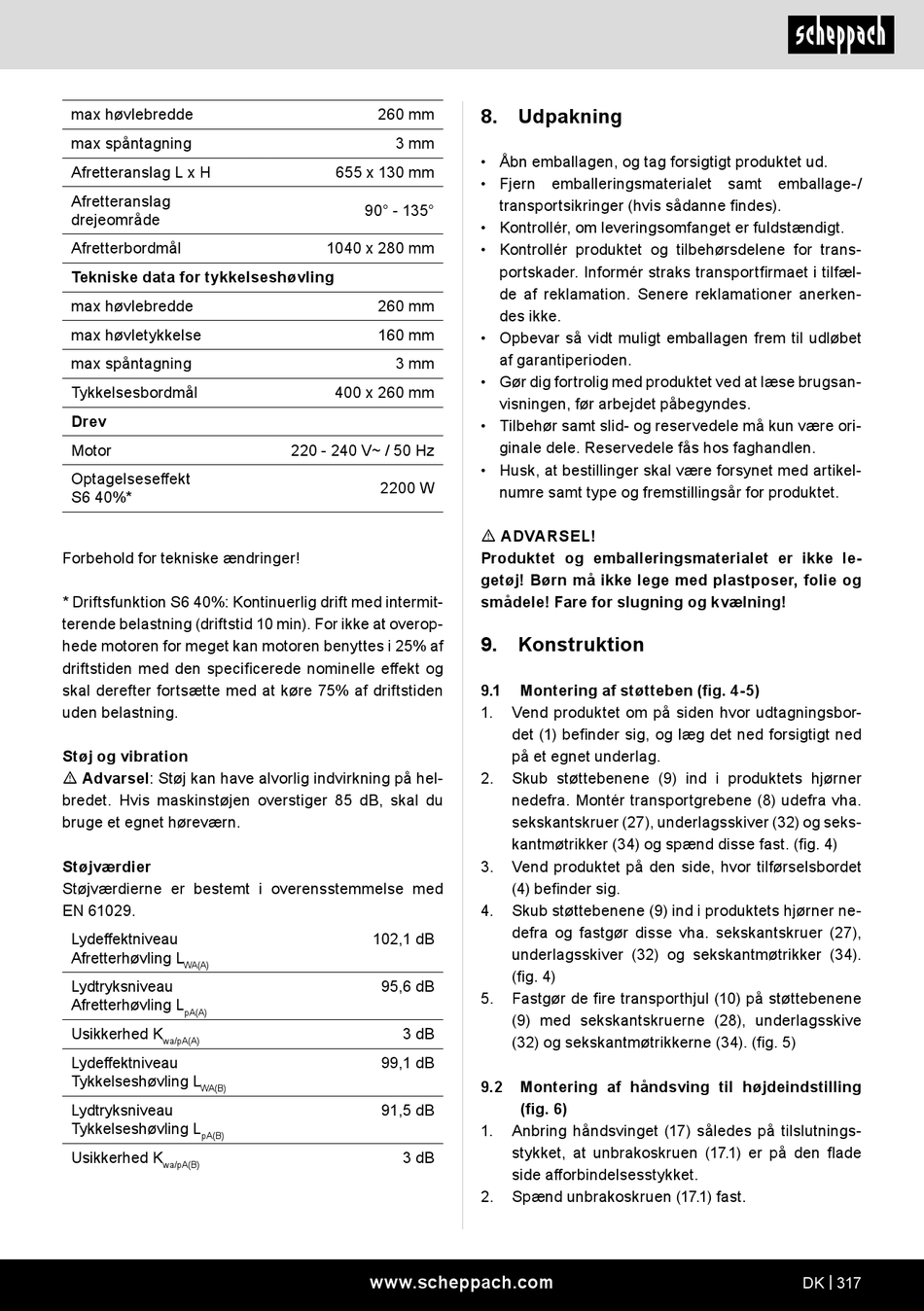

max høvlebredde
max spåntagning
Afretteranslag L x H
Afretteranslag
drejeområde
Afretterbordmål
Tekniske data for tykkelseshøvling
max høvlebredde
max høvletykkelse
max spåntagning
Tykkelsesbordmål
Drev
Motor
Optagelseseffekt
S6 40%*
Forbehold for tekniske ændringer!
* Driftsfunktion S6 40%: Kontinuerlig drift med intermit-
terende belastning (driftstid 10 min). For ikke at overop-
hede motoren for meget kan motoren benyttes i 25% af
driftstiden med den specificerede nominelle effekt og
skal derefter fortsætte med at køre 75% af driftstiden
uden belastning.
Støj og vibration
m Advarsel: Støj kan have alvorlig indvirkning på hel-
bredet. Hvis maskinstøjen overstiger 85 dB, skal du
bruge et egnet høreværn.
Støjværdier
Støjværdierne er bestemt i overensstemmelse med
EN 61029.
Lydeffektniveau
Afretterhøvling L
WA(A)
Lydtryksniveau
Afretterhøvling L
pA(A)
Usikkerhed K
wa/pA(A)
Lydeffektniveau
Tykkelseshøvling L
WA(B)
Lydtryksniveau
Tykkelseshøvling L
pA(B)
Usikkerhed K
wa/pA(B)
260 mm
3 mm
655 x 130 mm
90° - 135°
1040 x 280 mm
260 mm
160 mm
3 mm
400 x 260 mm
220 - 240 V~ / 50 Hz
2200 W
102,1 dB
95,6 dB
3 dB
99,1 dB
91,5 dB
3 dB
www.scheppach.com
8. Udpakning
• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for trans-
portskader. Informér straks transportfirmaet i tilfæl-
de af reklamation. Senere reklamationer anerken-
des ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsan-
visningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være ori-
ginale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-
numre samt type og fremstillingsår for produktet.
m ADVARSEL!
Produktet og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
9.
Konstruktion
9.1
Montering af støtteben (fig. 4-5)
1.
Vend produktet om på siden hvor udtagningsbor-
det (1) befinder sig, og læg det ned forsigtigt ned
på et egnet underlag.
2.
Skub støttebenene (9) ind i produktets hjørner
nedefra. Montér transportgrebene (8) udefra vha.
sekskantskruer (27), underlagsskiver (32) og seks-
kantmøtrikker (34) og spænd disse fast. (fig. 4)
3.
Vend produktet på den side, hvor tilførselsbordet
(4) befinder sig.
4.
Skub støttebenene (9) ind i produktets hjørner ne-
defra og fastgør disse vha. sekskantskruer (27),
underlagsskiver (32) og sekskantmøtrikker (34).
(fig. 4)
5.
Fastgør de fire transporthjul (10) på støttebenene
(9) med sekskantskruerne (28), underlagsskive
(32) og sekskantmøtrikkerne (34). (fig. 5)
9.2
Montering af håndsving til højdeindstilling
(fig. 6)
1.
Anbring håndsvinget (17) således på tilslutnings-
stykket, at unbrakoskruen (17.1) er på den flade
side afforbindelsesstykket.
2.
Spænd unbrakoskruen (17.1) fast.
DK | 317
