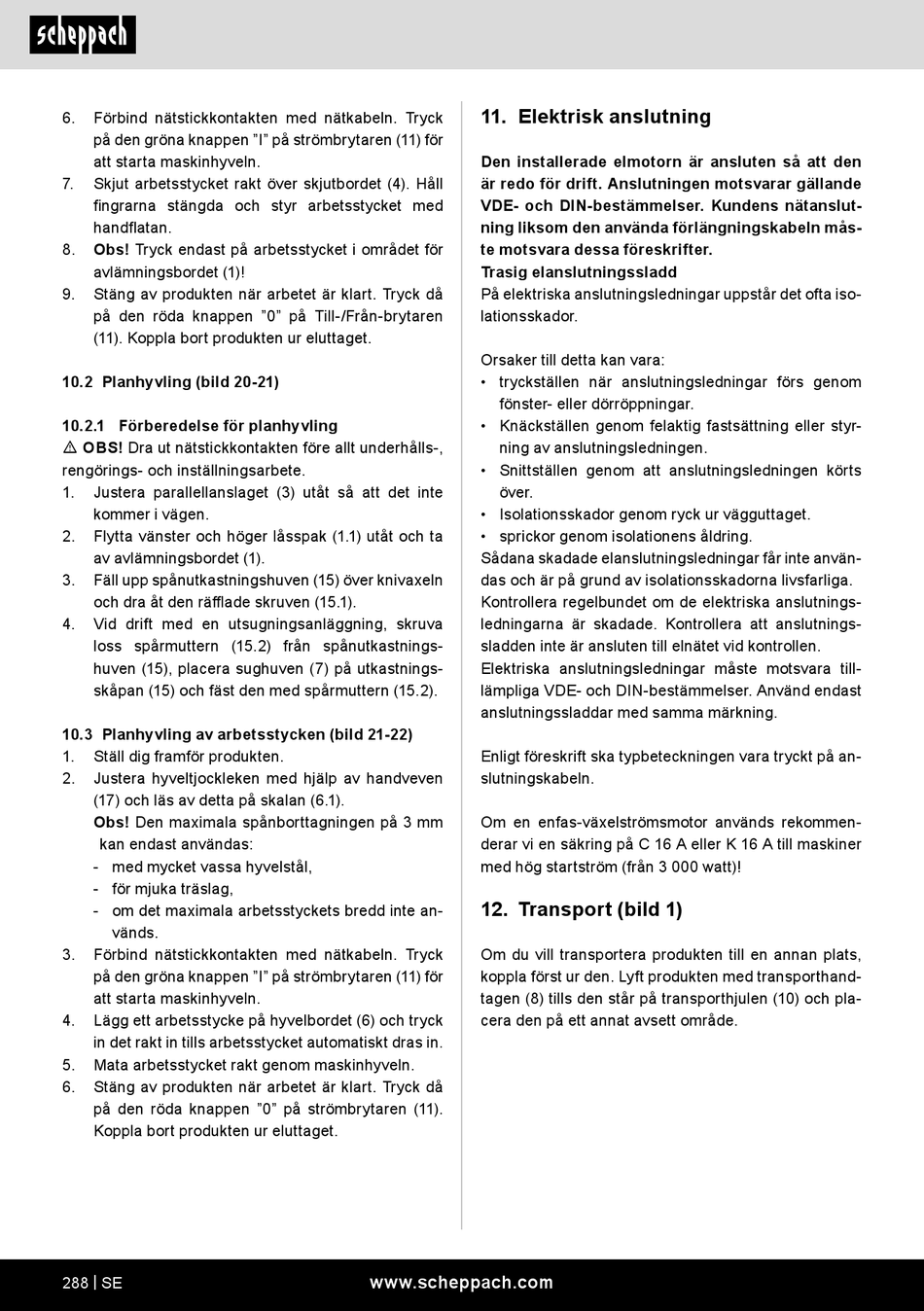

6.
Förbind nätstickkontakten med nätkabeln. Tryck
på den gröna knappen "I" på strömbrytaren (11) för
att starta maskinhyveln.
7.
Skjut arbetsstycket rakt över skjutbordet (4). Håll
fingrarna stängda och styr arbetsstycket med
handflatan.
Obs! Tryck endast på arbetsstycket i området för
8.
avlämningsbordet (1)!
9.
Stäng av produkten när arbetet är klart. Tryck då
på den röda knappen "0" på Till-/Från-brytaren
(11). Koppla bort produkten ur eluttaget.
10.2 Planhyvling (bild 20-21)
10.2.1 Förberedelse för planhyvling
m OBS! Dra ut nätstickkontakten före allt underhålls-,
rengörings- och inställningsarbete.
1.
Justera parallellanslaget (3) utåt så att det inte
kommer i vägen.
2.
Flytta vänster och höger låsspak (1.1) utåt och ta
av avlämningsbordet (1).
3.
Fäll upp spånutkastningshuven (15) över knivaxeln
och dra åt den räfflade skruven (15.1).
4.
Vid drift med en utsugningsanläggning, skruva
loss spårmuttern (15.2) från spånutkastnings-
huven (15), placera sughuven (7) på utkastnings-
skåpan (15) och fäst den med spårmuttern (15.2).
10.3 Planhyvling av arbetsstycken (bild 21-22)
1.
Ställ dig framför produkten.
2.
Justera hyveltjockleken med hjälp av handveven
(17) och läs av detta på skalan (6.1).
Obs! Den maximala spånborttagningen på 3 mm
kan endast användas:
- med mycket vassa hyvelstål,
- för mjuka träslag,
- om det maximala arbetsstyckets bredd inte an-
vänds.
3.
Förbind nätstickkontakten med nätkabeln. Tryck
på den gröna knappen "I" på strömbrytaren (11) för
att starta maskinhyveln.
4.
Lägg ett arbetsstycke på hyvelbordet (6) och tryck
in det rakt in tills arbetsstycket automatiskt dras in.
5.
Mata arbetsstycket rakt genom maskinhyveln.
6.
Stäng av produkten när arbetet är klart. Tryck då
på den röda knappen "0" på strömbrytaren (11).
Koppla bort produkten ur eluttaget.
288 | SE
11. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den
är redo för drift. Anslutningen motsvarar gällande
VDE- och DIN-bestämmelser. Kundens nätanslut-
ning liksom den använda förlängningskabeln mås-
te motsvara dessa föreskrifter.
Trasig elanslutningssladd
På elektriska anslutningsledningar uppstår det ofta iso-
lationsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte använ-
das och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet om de elektriska anslutnings-
ledningarna är skadade. Kontrollera att anslutnings-
sladden inte är ansluten till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara till-
lämpliga VDE- och DIN-bestämmelser. Använd endast
anslutningssladdar med samma märkning.
Enligt föreskrift ska typbeteckningen vara tryckt på an-
slutningskabeln.
Om en enfas-växelströmsmotor används rekommen-
derar vi en säkring på C 16 A eller K 16 A till maskiner
med hög startström (från 3 000 watt)!
12. Transport (bild 1)
Om du vill transportera produkten till en annan plats,
koppla först ur den. Lyft produkten med transporthand-
tagen (8) tills den står på transporthjulen (10) och pla-
cera den på ett annat avsett område.
www.scheppach.com
