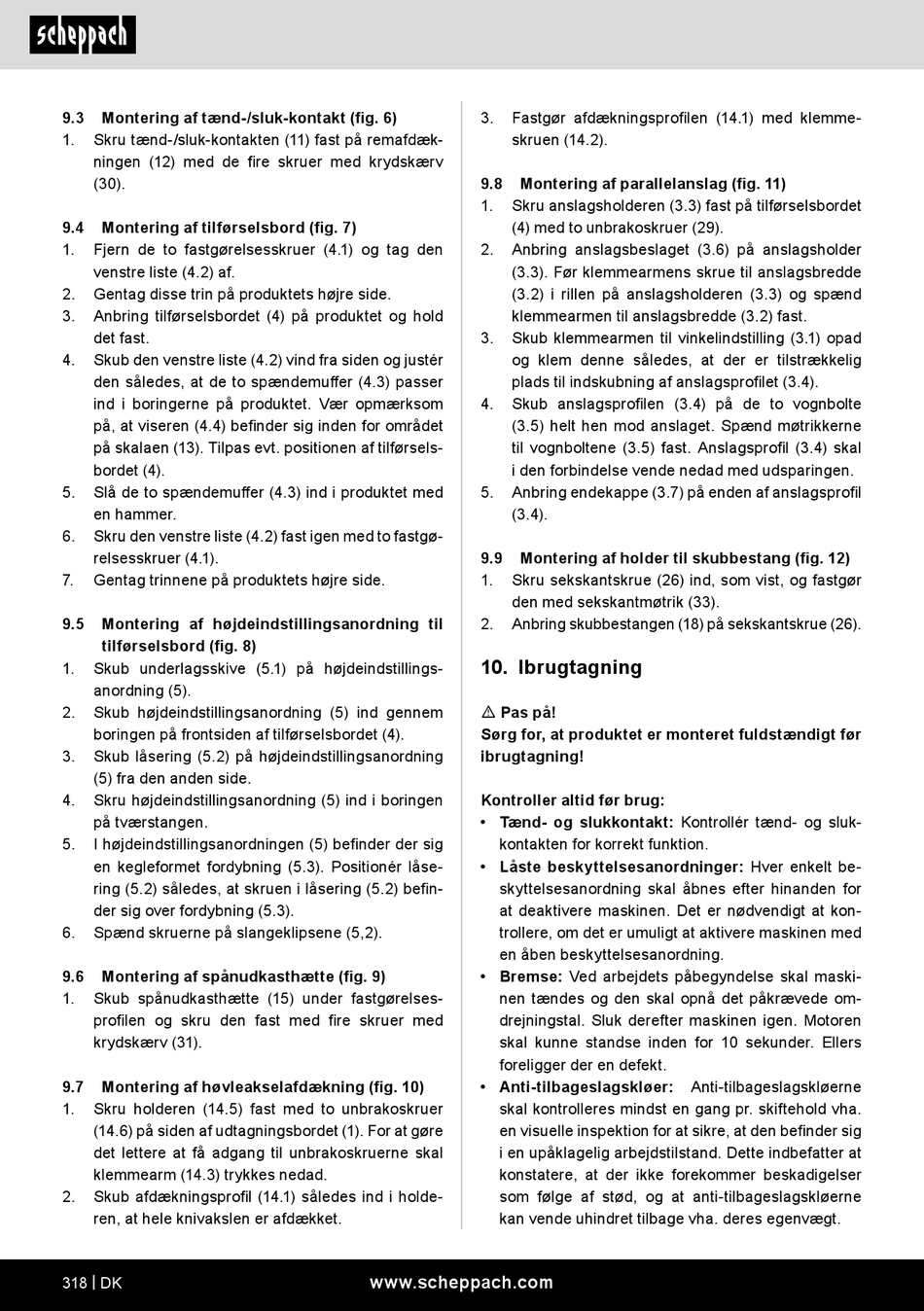

9.3
Montering af tænd-/sluk-kontakt (fig. 6)
1.
Skru tænd-/sluk-kontakten (11) fast på remafdæk-
ningen (12) med de fire skruer med krydskærv
(30).
9.4
Montering af tilførselsbord (fig. 7)
1.
Fjern de to fastgørelsesskruer (4.1) og tag den
venstre liste (4.2) af.
2.
Gentag disse trin på produktets højre side.
3.
Anbring tilførselsbordet (4) på produktet og hold
det fast.
4.
Skub den venstre liste (4.2) vind fra siden og justér
den således, at de to spændemuffer (4.3) passer
ind i boringerne på produktet. Vær opmærksom
på, at viseren (4.4) befinder sig inden for området
på skalaen (13). Tilpas evt. positionen af tilførsels-
bordet (4).
5.
Slå de to spændemuffer (4.3) ind i produktet med
en hammer.
6.
Skru den venstre liste (4.2) fast igen med to fastgø-
relsesskruer (4.1).
7.
Gentag trinnene på produktets højre side.
9.5
Montering af højdeindstillingsanordning til
tilførselsbord (fig. 8)
1.
Skub underlagsskive (5.1) på højdeindstillings-
anordning (5).
2.
Skub højdeindstillingsanordning (5) ind gennem
boringen på frontsiden af tilførselsbordet (4).
3.
Skub låsering (5.2) på højdeindstillingsanordning
(5) fra den anden side.
4.
Skru højdeindstillingsanordning (5) ind i boringen
på tværstangen.
5.
I højdeindstillingsanordningen (5) befinder der sig
en kegleformet fordybning (5.3). Positionér låse-
ring (5.2) således, at skruen i låsering (5.2) befin-
der sig over fordybning (5.3).
6.
Spænd skruerne på slangeklipsene (5,2).
9.6
Montering af spånudkasthætte (fig. 9)
1.
Skub spånudkasthætte (15) under fastgørelses-
profilen og skru den fast med fire skruer med
krydskærv (31).
9.7
Montering af høvleakselafdækning (fig. 10)
1.
Skru holderen (14.5) fast med to unbrakoskruer
(14.6) på siden af udtagningsbordet (1). For at gøre
det lettere at få adgang til unbrakoskruerne skal
klemmearm (14.3) trykkes nedad.
2.
Skub afdækningsprofil (14.1) således ind i holde-
ren, at hele knivakslen er afdækket.
318 | DK
3.
Fastgør afdækningsprofilen (14.1) med klemme-
skruen (14.2).
9.8
Montering af parallelanslag (fig. 11)
1.
Skru anslagsholderen (3.3) fast på tilførselsbordet
(4) med to unbrakoskruer (29).
2.
Anbring anslagsbeslaget (3.6) på anslagsholder
(3.3). Før klemmearmens skrue til anslagsbredde
(3.2) i rillen på anslagsholderen (3.3) og spænd
klemmearmen til anslagsbredde (3.2) fast.
3.
Skub klemmearmen til vinkelindstilling (3.1) opad
og klem denne således, at der er tilstrækkelig
plads til indskubning af anslagsprofilet (3.4).
4.
Skub anslagsprofilen (3.4) på de to vognbolte
(3.5) helt hen mod anslaget. Spænd møtrikkerne
til vognboltene (3.5) fast. Anslagsprofil (3.4) skal
i den forbindelse vende nedad med udsparingen.
5.
Anbring endekappe (3.7) på enden af anslagsprofil
(3.4).
9.9
Montering af holder til skubbestang (fig. 12)
1.
Skru sekskantskrue (26) ind, som vist, og fastgør
den med sekskantmøtrik (33).
2.
Anbring skubbestangen (18) på sekskantskrue (26).
10. Ibrugtagning
m Pas på!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
Kontroller altid før brug:
• Tænd- og slukkontakt: Kontrollér tænd- og sluk-
kontakten for korrekt funktion.
• Låste beskyttelsesanordninger: Hver enkelt be-
skyttelsesanordning skal åbnes efter hinanden for
at deaktivere maskinen. Det er nødvendigt at kon-
trollere, om det er umuligt at aktivere maskinen med
en åben beskyttelsesanordning.
• Bremse: Ved arbejdets påbegyndelse skal maski-
nen tændes og den skal opnå det påkrævede om-
drejningstal. Sluk derefter maskinen igen. Motoren
skal kunne standse inden for 10 sekunder. Ellers
foreligger der en defekt.
• Anti-tilbageslagskløer:
skal kontrolleres mindst en gang pr. skiftehold vha.
en visuelle inspektion for at sikre, at den befinder sig
i en upåklagelig arbejdstilstand. Dette indbefatter at
konstatere, at der ikke forekommer beskadigelser
som følge af stød, og at anti-tilbageslagskløerne
kan vende uhindret tilbage vha. deres egenvægt.
www.scheppach.com
Anti-tilbageslagskløerne
