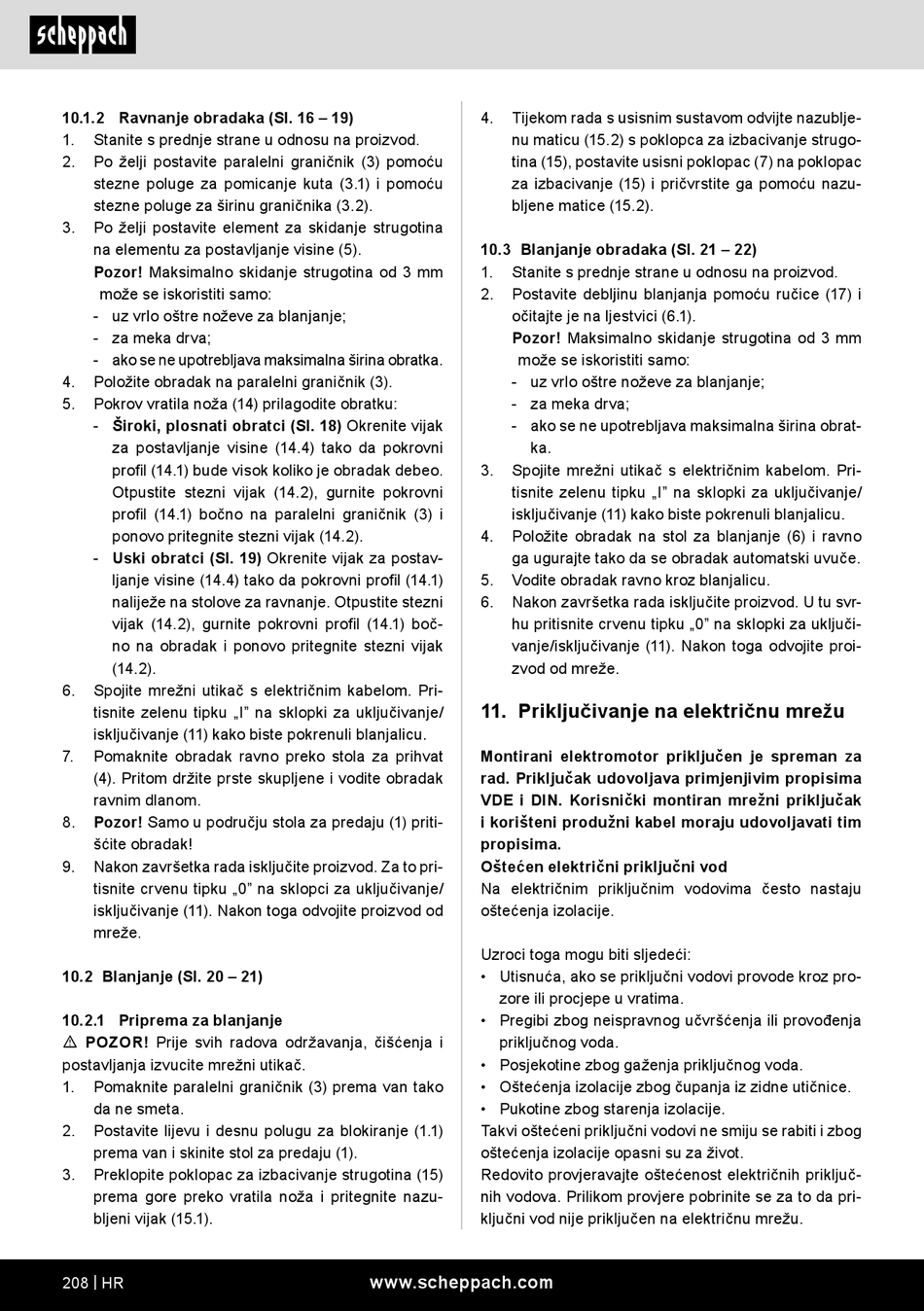

10.1.2 Ravnanje obradaka (Sl. 16 – 19)
1.
Stanite s prednje strane u odnosu na proizvod.
2.
Po želji postavite paralelni graničnik (3) pomoću
stezne poluge za pomicanje kuta (3.1) i pomoću
stezne poluge za širinu graničnika (3.2).
3.
Po želji postavite element za skidanje strugotina
na elementu za postavljanje visine (5).
Pozor! Maksimalno skidanje strugotina od 3 mm
može se iskoristiti samo:
- uz vrlo oštre noževe za blanjanje;
- za meka drva;
- ako se ne upotrebljava maksimalna širina obratka.
4.
Položite obradak na paralelni graničnik (3).
5.
Pokrov vratila noža (14) prilagodite obratku:
- Široki, plosnati obratci (Sl. 18) Okrenite vijak
za postavljanje visine (14.4) tako da pokrovni
profil (14.1) bude visok koliko je obradak debeo.
Otpustite stezni vijak (14.2), gurnite pokrovni
profil (14.1) bočno na paralelni graničnik (3) i
ponovo pritegnite stezni vijak (14.2).
- Uski obratci (Sl. 19) Okrenite vijak za postav-
ljanje visine (14.4) tako da pokrovni profil (14.1)
naliježe na stolove za ravnanje. Otpustite stezni
vijak (14.2), gurnite pokrovni profil (14.1) boč-
no na obradak i ponovo pritegnite stezni vijak
(14.2).
6.
Spojite mrežni utikač s električnim kabelom. Pri-
tisnite zelenu tipku „I" na sklopki za uključivanje/
isključivanje (11) kako biste pokrenuli blanjalicu.
7.
Pomaknite obradak ravno preko stola za prihvat
(4). Pritom držite prste skupljene i vodite obradak
ravnim dlanom.
8.
Pozor! Samo u području stola za predaju (1) priti-
šćite obradak!
9.
Nakon završetka rada isključite proizvod. Za to pri-
tisnite crvenu tipku „0" na sklopci za uključivanje/
isključivanje (11). Nakon toga odvojite proizvod od
mreže.
10.2 Blanjanje (Sl. 20 – 21)
10.2.1 Priprema za blanjanje
m POZOR! Prije svih radova održavanja, čišćenja i
postavljanja izvucite mrežni utikač.
1.
Pomaknite paralelni graničnik (3) prema van tako
da ne smeta.
2.
Postavite lijevu i desnu polugu za blokiranje (1.1)
prema van i skinite stol za predaju (1).
3.
Preklopite poklopac za izbacivanje strugotina (15)
prema gore preko vratila noža i pritegnite nazu-
bljeni vijak (15.1).
208 | HR
4.
Tijekom rada s usisnim sustavom odvijte nazublje-
nu maticu (15.2) s poklopca za izbacivanje strugo-
tina (15), postavite usisni poklopac (7) na poklopac
za izbacivanje (15) i pričvrstite ga pomoću nazu-
bljene matice (15.2).
10.3 Blanjanje obradaka (Sl. 21 – 22)
1.
Stanite s prednje strane u odnosu na proizvod.
2.
Postavite debljinu blanjanja pomoću ručice (17) i
očitajte je na ljestvici (6.1).
Pozor! Maksimalno skidanje strugotina od 3 mm
može se iskoristiti samo:
- uz vrlo oštre noževe za blanjanje;
- za meka drva;
- ako se ne upotrebljava maksimalna širina obrat-
ka.
3.
Spojite mrežni utikač s električnim kabelom. Pri-
tisnite zelenu tipku „I" na sklopki za uključivanje/
isključivanje (11) kako biste pokrenuli blanjalicu.
4.
Položite obradak na stol za blanjanje (6) i ravno
ga ugurajte tako da se obradak automatski uvuče.
5.
Vodite obradak ravno kroz blanjalicu.
6.
Nakon završetka rada isključite proizvod. U tu svr-
hu pritisnite crvenu tipku „0" na sklopki za uključi-
vanje/isključivanje (11). Nakon toga odvojite proi-
zvod od mreže.
11. Priključivanje na električnu mrežu
Montirani elektromotor priključen je spreman za
rad. Priključak udovoljava primjenjivim propisima
VDE i DIN. Korisnički montiran mrežni priključak
i korišteni produžni kabel moraju udovoljavati tim
propisima.
Oštećen električni priključni vod
Na električnim priključnim vodovima često nastaju
oštećenja izolacije.
Uzroci toga mogu biti sljedeći:
• Utisnuća, ako se priključni vodovi provode kroz pro-
zore ili procjepe u vratima.
• Pregibi zbog neispravnog učvršćenja ili provođenja
priključnog voda.
• Posjekotine zbog gaženja priključnog voda.
• Oštećenja izolacije zbog čupanja iz zidne utičnice.
• Pukotine zbog starenja izolacije.
Takvi oštećeni priključni vodovi ne smiju se rabiti i zbog
oštećenja izolacije opasni su za život.
Redovito provjeravajte oštećenost električnih priključ-
nih vodova. Prilikom provjere pobrinite se za to da pri-
ključni vod nije priključen na električnu mrežu.
