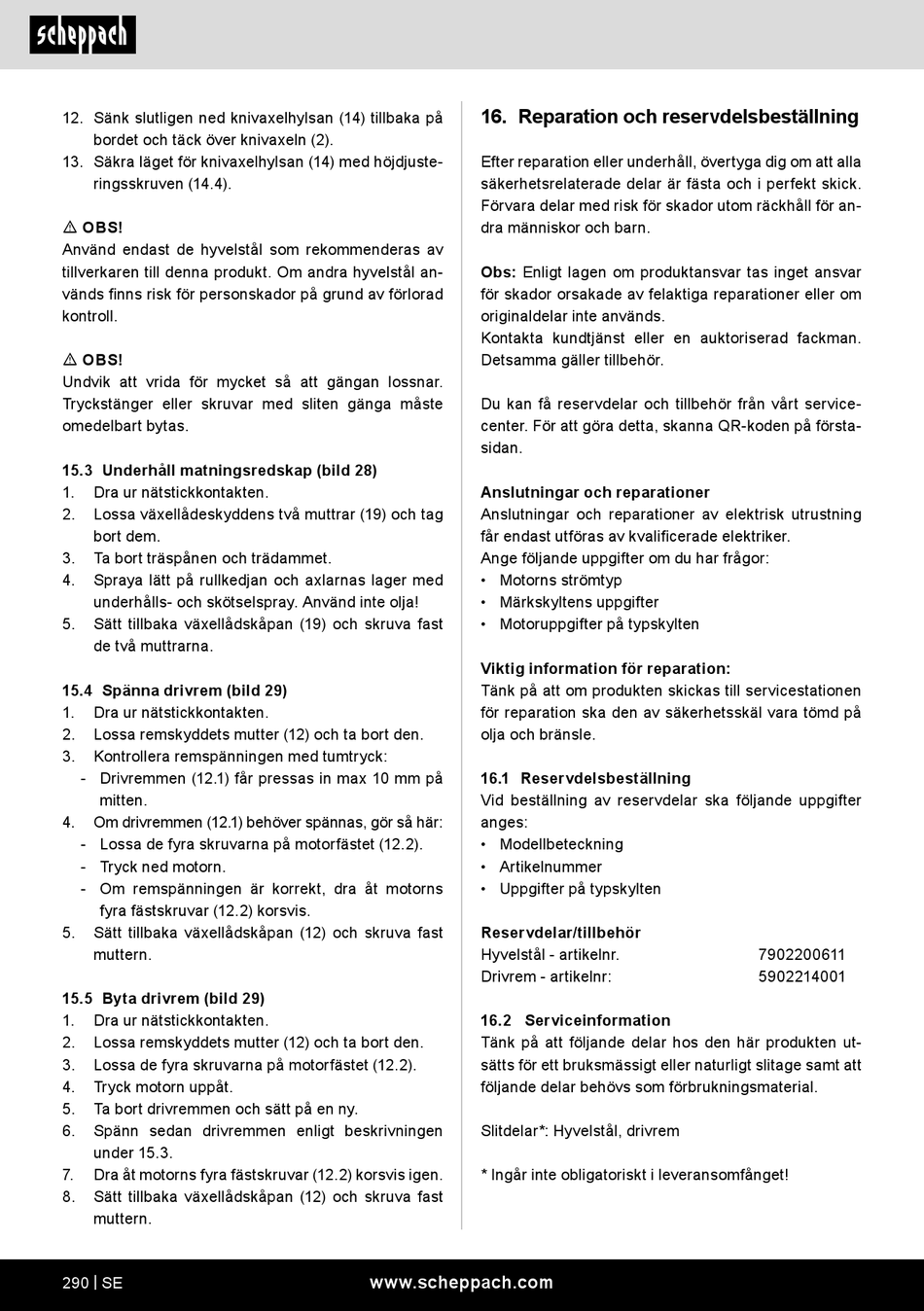

12. Sänk slutligen ned knivaxelhylsan (14) tillbaka på
bordet och täck över knivaxeln (2).
13. Säkra läget för knivaxelhylsan (14) med höjdjuste-
ringsskruven (14.4).
m OBS!
Använd endast de hyvelstål som rekommenderas av
tillverkaren till denna produkt. Om andra hyvelstål an-
vänds finns risk för personskador på grund av förlorad
kontroll.
m OBS!
Undvik att vrida för mycket så att gängan lossnar.
Tryckstänger eller skruvar med sliten gänga måste
omedelbart bytas.
15.3 Underhåll matningsredskap (bild 28)
1.
Dra ur nätstickkontakten.
2.
Lossa växellådeskyddens två muttrar (19) och tag
bort dem.
3.
Ta bort träspånen och trädammet.
4.
Spraya lätt på rullkedjan och axlarnas lager med
underhålls- och skötselspray. Använd inte olja!
5.
Sätt tillbaka växellådskåpan (19) och skruva fast
de två muttrarna.
15.4 Spänna drivrem (bild 29)
1.
Dra ur nätstickkontakten.
2.
Lossa remskyddets mutter (12) och ta bort den.
3.
Kontrollera remspänningen med tumtryck:
- Drivremmen (12.1) får pressas in max 10 mm på
mitten.
4.
Om drivremmen (12.1) behöver spännas, gör så här:
- Lossa de fyra skruvarna på motorfästet (12.2).
- Tryck ned motorn.
- Om remspänningen är korrekt, dra åt motorns
fyra fästskruvar (12.2) korsvis.
5.
Sätt tillbaka växellådskåpan (12) och skruva fast
muttern.
15.5 Byta drivrem (bild 29)
1.
Dra ur nätstickkontakten.
2.
Lossa remskyddets mutter (12) och ta bort den.
3.
Lossa de fyra skruvarna på motorfästet (12.2).
4.
Tryck motorn uppåt.
5.
Ta bort drivremmen och sätt på en ny.
6.
Spänn sedan drivremmen enligt beskrivningen
under 15.3.
7.
Dra åt motorns fyra fästskruvar (12.2) korsvis igen.
8.
Sätt tillbaka växellådskåpan (12) och skruva fast
muttern.
290 | SE
16. Reparation och reservdelsbeställning
Efter reparation eller underhåll, övertyga dig om att alla
säkerhetsrelaterade delar är fästa och i perfekt skick.
Förvara delar med risk för skador utom räckhåll för an-
dra människor och barn.
Obs: Enligt lagen om produktansvar tas inget ansvar
för skador orsakade av felaktiga reparationer eller om
originaldelar inte används.
Kontakta kundtjänst eller en auktoriserad fackman.
Detsamma gäller tillbehör.
Du kan få reservdelar och tillbehör från vårt service-
center. För att göra detta, skanna QR-koden på första-
sidan.
Anslutningar och reparationer
Anslutningar och reparationer av elektrisk utrustning
får endast utföras av kvalificerade elektriker.
Ange följande uppgifter om du har frågor:
• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på typskylten
Viktig information för reparation:
Tänk på att om produkten skickas till servicestationen
för reparation ska den av säkerhetsskäl vara tömd på
olja och bränsle.
16.1 Reservdelsbeställning
Vid beställning av reservdelar ska följande uppgifter
anges:
• Modellbeteckning
• Artikelnummer
• Uppgifter på typskylten
Reservdelar/tillbehör
Hyvelstål - artikelnr.
Drivrem - artikelnr:
16.2 Serviceinformation
Tänk på att följande delar hos den här produkten ut-
sätts för ett bruksmässigt eller naturligt slitage samt att
följande delar behövs som förbrukningsmaterial.
Slitdelar*: Hyvelstål, drivrem
* Ingår inte obligatoriskt i leveransomfånget!
www.scheppach.com
7902200611
5902214001
