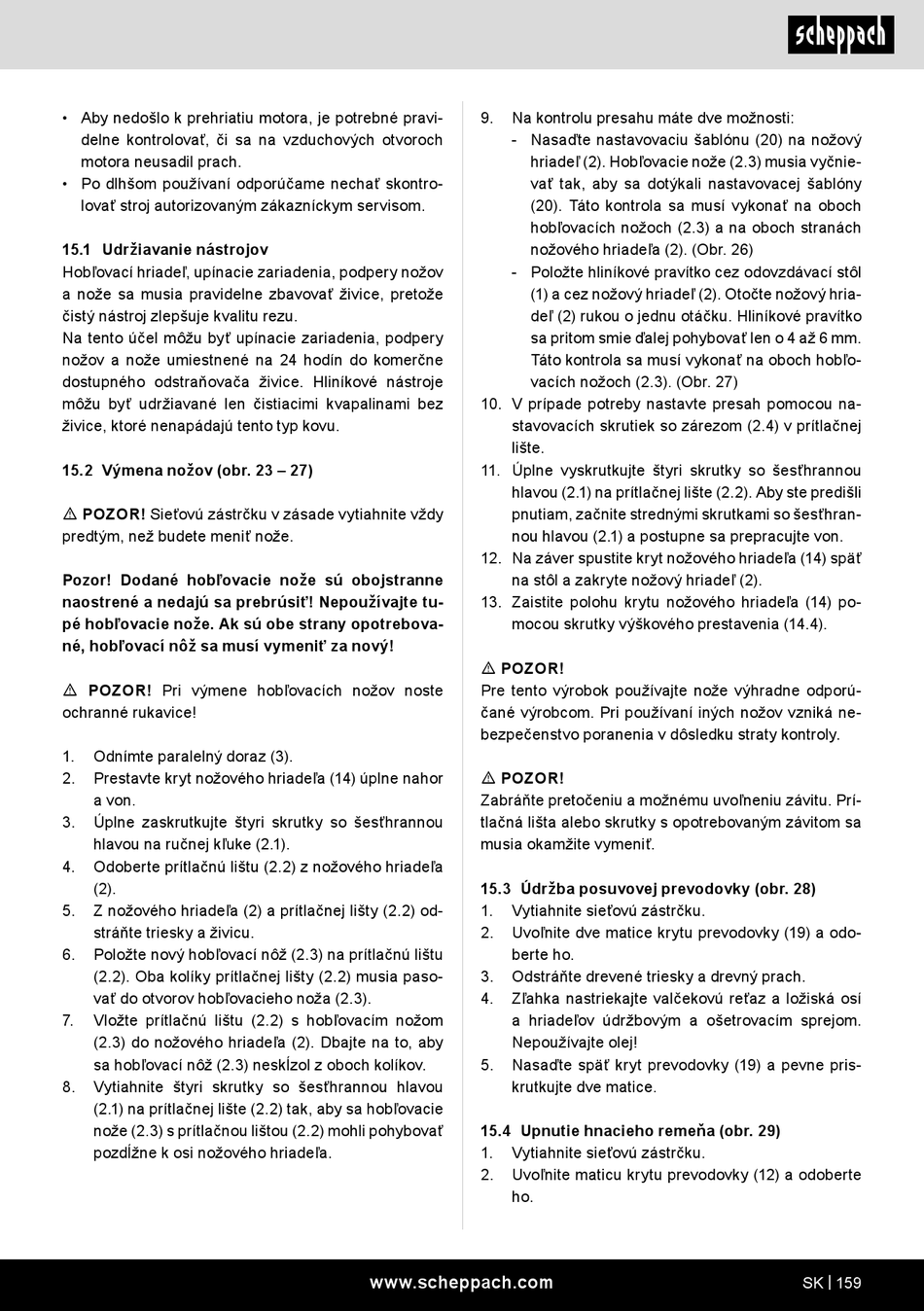

• Aby nedošlo k prehriatiu motora, je potrebné pravi-
delne kontrolovať, či sa na vzduchových otvoroch
motora neusadil prach.
• Po dlhšom používaní odporúčame nechať skontro-
lovať stroj autorizovaným zákazníckym servisom.
15.1 Udržiavanie nástrojov
Hobľovací hriadeľ, upínacie zariadenia, podpery nožov
a nože sa musia pravidelne zbavovať živice, pretože
čistý nástroj zlepšuje kvalitu rezu.
Na tento účel môžu byť upínacie zariadenia, podpery
nožov a nože umiestnené na 24 hodín do komerčne
dostupného odstraňovača živice. Hliníkové nástroje
môžu byť udržiavané len čistiacimi kvapalinami bez
živice, ktoré nenapádajú tento typ kovu.
15.2 Výmena nožov (obr. 23 – 27)
m POZOR! Sieťovú zástrčku v zásade vytiahnite vždy
predtým, než budete meniť nože.
Pozor! Dodané hobľovacie nože sú obojstranne
naostrené a nedajú sa prebrúsiť! Nepoužívajte tu-
pé hobľovacie nože. Ak sú obe strany opotrebova-
né, hobľovací nôž sa musí vymeniť za nový!
m POZOR! Pri výmene hobľovacích nožov noste
ochranné rukavice!
1.
Odnímte paralelný doraz (3).
2.
Prestavte kryt nožového hriadeľa (14) úplne nahor
a von.
3.
Úplne zaskrutkujte štyri skrutky so šesťhrannou
hlavou na ručnej kľuke (2.1).
4.
Odoberte prítlačnú lištu (2.2) z nožového hriadeľa
(2).
5.
Z nožového hriadeľa (2) a prítlačnej lišty (2.2) od-
stráňte triesky a živicu.
6.
Položte nový hobľovací nôž (2.3) na prítlačnú lištu
(2.2). Oba kolíky prítlačnej lišty (2.2) musia paso-
vať do otvorov hobľovacieho noža (2.3).
7.
Vložte prítlačnú lištu (2.2) s hobľovacím nožom
(2.3) do nožového hriadeľa (2). Dbajte na to, aby
sa hobľovací nôž (2.3) neskĺzol z oboch kolíkov.
8.
Vytiahnite štyri skrutky so šesťhrannou hlavou
(2.1) na prítlačnej lište (2.2) tak, aby sa hobľovacie
nože (2.3) s prítlačnou lištou (2.2) mohli pohybovať
pozdĺžne k osi nožového hriadeľa.
9.
Na kontrolu presahu máte dve možnosti:
- Nasaďte nastavovaciu šablónu (20) na nožový
hriadeľ (2). Hobľovacie nože (2.3) musia vyčnie-
vať tak, aby sa dotýkali nastavovacej šablóny
(20). Táto kontrola sa musí vykonať na oboch
hobľovacích nožoch (2.3) a na oboch stranách
nožového hriadeľa (2). (Obr. 26)
- Položte hliníkové pravítko cez odovzdávací stôl
(1) a cez nožový hriadeľ (2). Otočte nožový hria-
deľ (2) rukou o jednu otáčku. Hliníkové pravítko
sa pritom smie ďalej pohybovať len o 4 až 6 mm.
Táto kontrola sa musí vykonať na oboch hobľo-
vacích nožoch (2.3). (Obr. 27)
10. V prípade potreby nastavte presah pomocou na-
stavovacích skrutiek so zárezom (2.4) v prítlačnej
lište.
11. Úplne vyskrutkujte štyri skrutky so šesťhrannou
hlavou (2.1) na prítlačnej lište (2.2). Aby ste predišli
pnutiam, začnite strednými skrutkami so šesťhran-
nou hlavou (2.1) a postupne sa prepracujte von.
12. Na záver spustite kryt nožového hriadeľa (14) späť
na stôl a zakryte nožový hriadeľ (2).
13. Zaistite polohu krytu nožového hriadeľa (14) po-
mocou skrutky výškového prestavenia (14.4).
m POZOR!
Pre tento výrobok používajte nože výhradne odporú-
čané výrobcom. Pri používaní iných nožov vzniká ne-
bezpečenstvo poranenia v dôsledku straty kontroly.
m POZOR!
Zabráňte pretočeniu a možnému uvoľneniu závitu. Prí-
tlačná lišta alebo skrutky s opotrebovaným závitom sa
musia okamžite vymeniť.
15.3 Údržba posuvovej prevodovky (obr. 28)
1.
Vytiahnite sieťovú zástrčku.
2.
Uvoľnite dve matice krytu prevodovky (19) a odo-
berte ho.
3.
Odstráňte drevené triesky a drevný prach.
4.
Zľahka nastriekajte valčekovú reťaz a ložiská osí
a hriadeľov údržbovým a ošetrovacím sprejom.
Nepoužívajte olej!
5.
Nasaďte späť kryt prevodovky (19) a pevne pris-
krutkujte dve matice.
15.4 Upnutie hnacieho remeňa (obr. 29)
1.
Vytiahnite sieťovú zástrčku.
2.
Uvoľnite maticu krytu prevodovky (12) a odoberte
ho.
