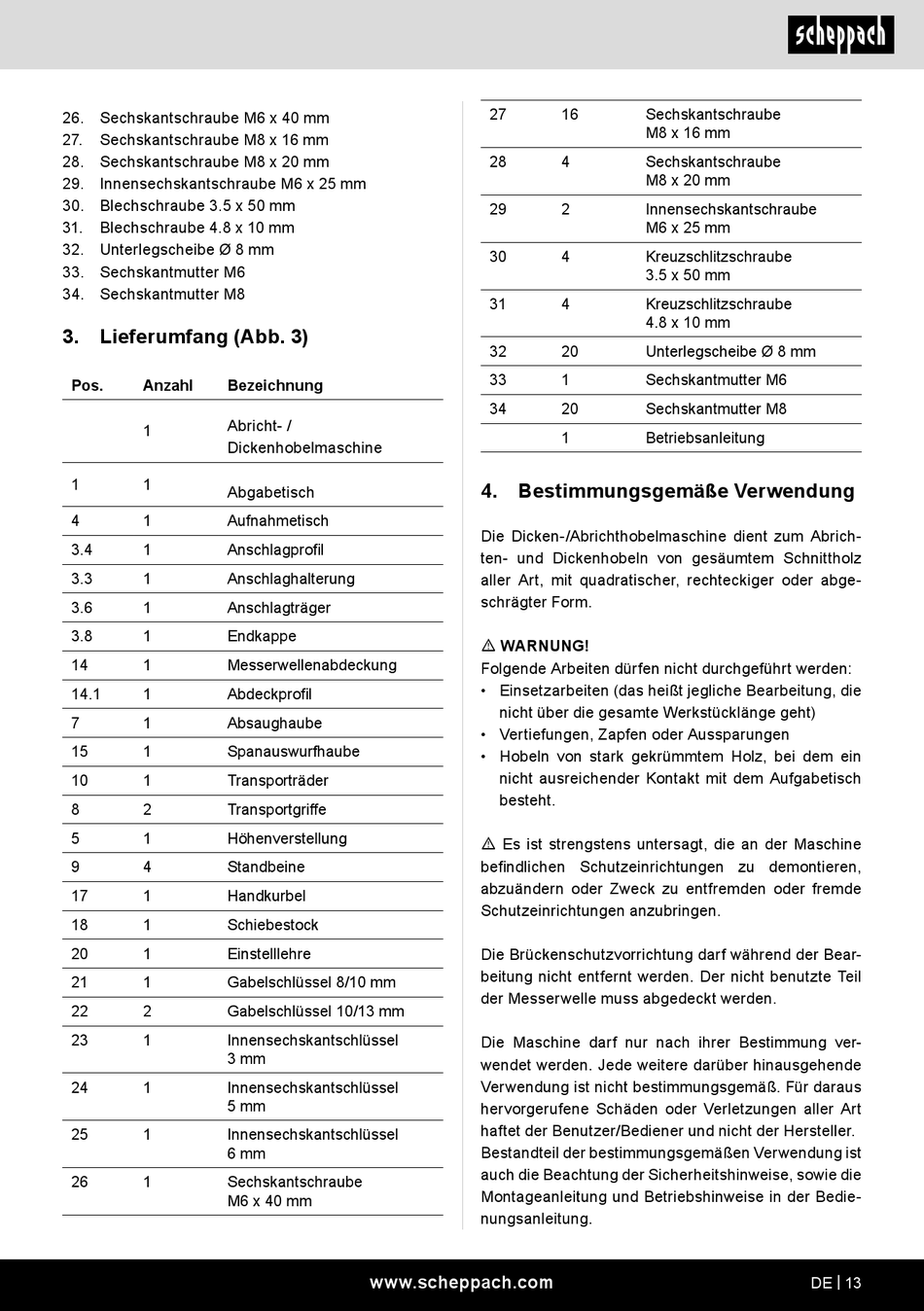

Scheppach HMS1500 Originalbetriebsanleitung Seite 13

26. Sechskantschraube M6 x 40 mm
27. Sechskantschraube M8 x 16 mm
28. Sechskantschraube M8 x 20 mm
29. Innensechskantschraube M6 x 25 mm
30. Blechschraube 3.5 x 50 mm
31. Blechschraube 4.8 x 10 mm
32. Unterlegscheibe Ø 8 mm
33. Sechskantmutter M6
34. Sechskantmutter M8
3. Lieferumfang (Abb. 3)
Pos. Anzahl Bezeichnung
Abricht- /
1
Dickenhobelmaschine
1 1
Abgabetisch
4 1 Aufnahmetisch
3.4 1 Anschlagprofil
3.3 1 Anschlaghalterung
3.6 1 Anschlagträger
3.8 1 Endkappe
14 1 Messerwellenabdeckung
14.1 1 Abdeckprofil
7 1 Absaughaube
15 1 Spanauswurfhaube
10 1 Transporträder
8 2 Transportgriffe
5 1 Höhenverstellung
9 4 Standbeine
17 1 Handkurbel
18 1 Schiebestock
20 1 Einstelllehre
21 1 Gabelschlüssel 8/10 mm
22 2 Gabelschlüssel 10/13 mm
23 1 Innensechskantschlüssel
3 mm
24 1 Innensechskantschlüssel
5 mm
25 1 Innensechskantschlüssel
6 mm
26 1 Sechskantschraube
M6 x 40 mm
27
28
29
30
31
32
33
34
4. Bestimmungsgemäße Verwendung
Die Dicken-/Abrichthobelmaschine dient zum Abrich-
ten- und Dickenhobeln von gesäumtem Schnittholz
aller Art, mit quadratischer, rechteckiger oder abge-
schrägter Form.
m WARNUNG!
Folgende Arbeiten dürfen nicht durchgeführt werden:
• Einsetzarbeiten (das heißt jegliche Bearbeitung, die
nicht über die gesamte Werkstücklänge geht)
• Vertiefungen, Zapfen oder Aussparungen
• Hobeln von stark gekrümmtem Holz, bei dem ein
nicht ausreichender Kontakt mit dem Aufgabetisch
besteht.
m Es ist strengstens untersagt, die an der Maschine
befindlichen Schutzeinrichtungen zu demontieren,
abzuändern oder Zweck zu entfremden oder fremde
Schutzeinrichtungen anzubringen.
Die Brückenschutzvorrichtung darf während der Bear-
beitung nicht entfernt werden. Der nicht benutzte Teil
der Messerwelle muss abgedeckt werden.
Die Maschine darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausgehende
Verwendung ist nicht bestimmungsgemäß. Für daraus
hervorgerufene Schäden oder Verletzungen aller Art
haftet der Benutzer/Bediener und nicht der Hersteller.
Bestandteil der bestimmungsgemäßen Verwendung ist
auch die Beachtung der Sicherheitshinweise, sowie die
Montageanleitung und Betriebshinweise in der Bedie-
nungsanleitung.
www.scheppach.com
16 Sechskantschraube
M8 x 16 mm
4 Sechskantschraube
M8 x 20 mm
2 Innensechskantschraube
M6 x 25 mm
4 Kreuzschlitzschraube
3.5 x 50 mm
4 Kreuzschlitzschraube
4.8 x 10 mm
20 Unterlegscheibe Ø 8 mm
1 Sechskantmutter M6
20 Sechskantmutter M8
1 Betriebsanleitung
DE | 13
