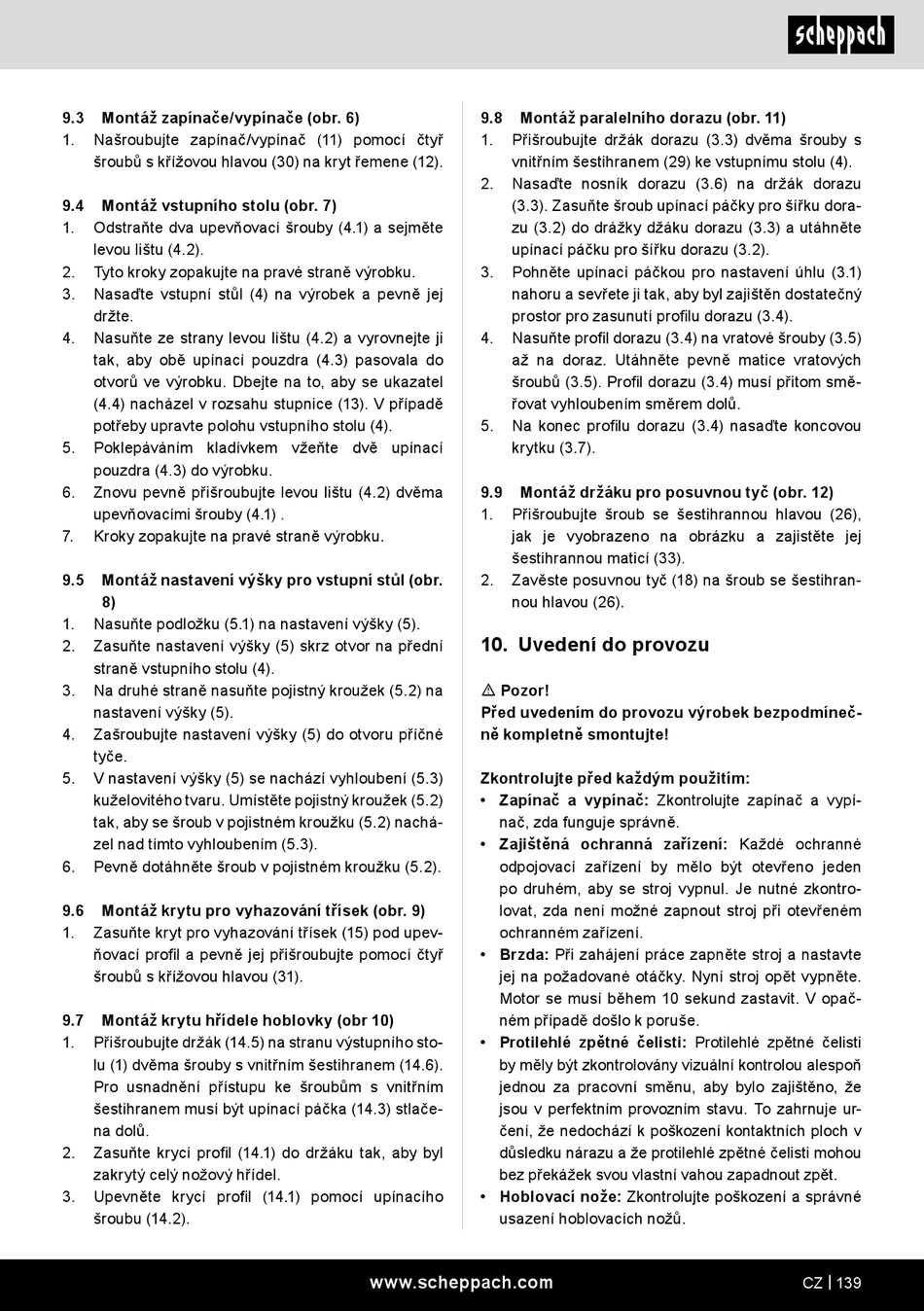

9.3
Montáž zapínače/vypínače (obr. 6)
1.
Našroubujte zapínač/vypínač (11) pomocí čtyř
šroubů s křížovou hlavou (30) na kryt řemene (12).
9.4
Montáž vstupního stolu (obr. 7)
1.
Odstraňte dva upevňovací šrouby (4.1) a sejměte
levou lištu (4.2).
2.
Tyto kroky zopakujte na pravé straně výrobku.
3.
Nasaďte vstupní stůl (4) na výrobek a pevně jej
držte.
4.
Nasuňte ze strany levou lištu (4.2) a vyrovnejte ji
tak, aby obě upínací pouzdra (4.3) pasovala do
otvorů ve výrobku. Dbejte na to, aby se ukazatel
(4.4) nacházel v rozsahu stupnice (13). V případě
potřeby upravte polohu vstupního stolu (4).
5.
Poklepáváním kladívkem vžeňte dvě upínací
pouzdra (4.3) do výrobku.
6.
Znovu pevně přišroubujte levou lištu (4.2) dvěma
upevňovacími šrouby (4.1) .
7.
Kroky zopakujte na pravé straně výrobku.
9.5
Montáž nastavení výšky pro vstupní stůl (obr.
8)
1.
Nasuňte podložku (5.1) na nastavení výšky (5).
2.
Zasuňte nastavení výšky (5) skrz otvor na přední
straně vstupního stolu (4).
3.
Na druhé straně nasuňte pojistný kroužek (5.2) na
nastavení výšky (5).
4.
Zašroubujte nastavení výšky (5) do otvoru příčné
tyče.
5.
V nastavení výšky (5) se nachází vyhloubení (5.3)
kuželovitého tvaru. Umístěte pojistný kroužek (5.2)
tak, aby se šroub v pojistném kroužku (5.2) nachá-
zel nad tímto vyhloubením (5.3).
6.
Pevně dotáhněte šroub v pojistném kroužku (5.2).
9.6
Montáž krytu pro vyhazování třísek (obr. 9)
1.
Zasuňte kryt pro vyhazování třísek (15) pod upev-
ňovací profil a pevně jej přišroubujte pomocí čtyř
šroubů s křížovou hlavou (31).
9.7
Montáž krytu hřídele hoblovky (obr 10)
1.
Přišroubujte držák (14.5) na stranu výstupního sto-
lu (1) dvěma šrouby s vnitřním šestihranem (14.6).
Pro usnadnění přístupu ke šroubům s vnitřním
šestihranem musí být upínací páčka (14.3) stlače-
na dolů.
2.
Zasuňte krycí profil (14.1) do držáku tak, aby byl
zakrytý celý nožový hřídel.
3.
Upevněte krycí profil (14.1) pomocí upínacího
šroubu (14.2).
9.8
Montáž paralelního dorazu (obr. 11)
1.
Přišroubujte držák dorazu (3.3) dvěma šrouby s
vnitřním šestihranem (29) ke vstupnímu stolu (4).
2.
Nasaďte nosník dorazu (3.6) na držák dorazu
(3.3). Zasuňte šroub upínací páčky pro šířku dora-
zu (3.2) do drážky džáku dorazu (3.3) a utáhněte
upínací páčku pro šířku dorazu (3.2).
3.
Pohněte upínací páčkou pro nastavení úhlu (3.1)
nahoru a sevřete ji tak, aby byl zajištěn dostatečný
prostor pro zasunutí profilu dorazu (3.4).
4.
Nasuňte profil dorazu (3.4) na vratové šrouby (3.5)
až na doraz. Utáhněte pevně matice vratových
šroubů (3.5). Profil dorazu (3.4) musí přitom smě-
řovat vyhloubením směrem dolů.
5.
Na konec profilu dorazu (3.4) nasaďte koncovou
krytku (3.7).
9.9
Montáž držáku pro posuvnou tyč (obr. 12)
1.
Přišroubujte šroub se šestihrannou hlavou (26),
jak je vyobrazeno na obrázku a zajistěte jej
šestihrannou maticí (33).
2.
Zavěste posuvnou tyč (18) na šroub se šestihran-
nou hlavou (26).
10. Uvedení do provozu
m Pozor!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
Zkontrolujte před každým použitím:
• Zapínač a vypínač: Zkontrolujte zapínač a vypí-
nač, zda funguje správně.
• Zajištěná ochranná zařízení: Každé ochranné
odpojovací zařízení by mělo být otevřeno jeden
po druhém, aby se stroj vypnul. Je nutné zkontro-
lovat, zda není možné zapnout stroj při otevřeném
ochranném zařízení.
• Brzda: Při zahájení práce zapněte stroj a nastavte
jej na požadované otáčky. Nyní stroj opět vypněte.
Motor se musí během 10 sekund zastavit. V opač-
ném případě došlo k poruše.
• Protilehlé zpětné čelisti: Protilehlé zpětné čelisti
by měly být zkontrolovány vizuální kontrolou alespoň
jednou za pracovní směnu, aby bylo zajištěno, že
jsou v perfektním provozním stavu. To zahrnuje ur-
čení, že nedochází k poškození kontaktních ploch v
důsledku nárazu a že protilehlé zpětné čelisti mohou
bez překážek svou vlastní vahou zapadnout zpět.
• Hoblovací nože: Zkontrolujte poškození a správné
usazení hoblovacích nožů.
www.scheppach.com
CZ | 139
