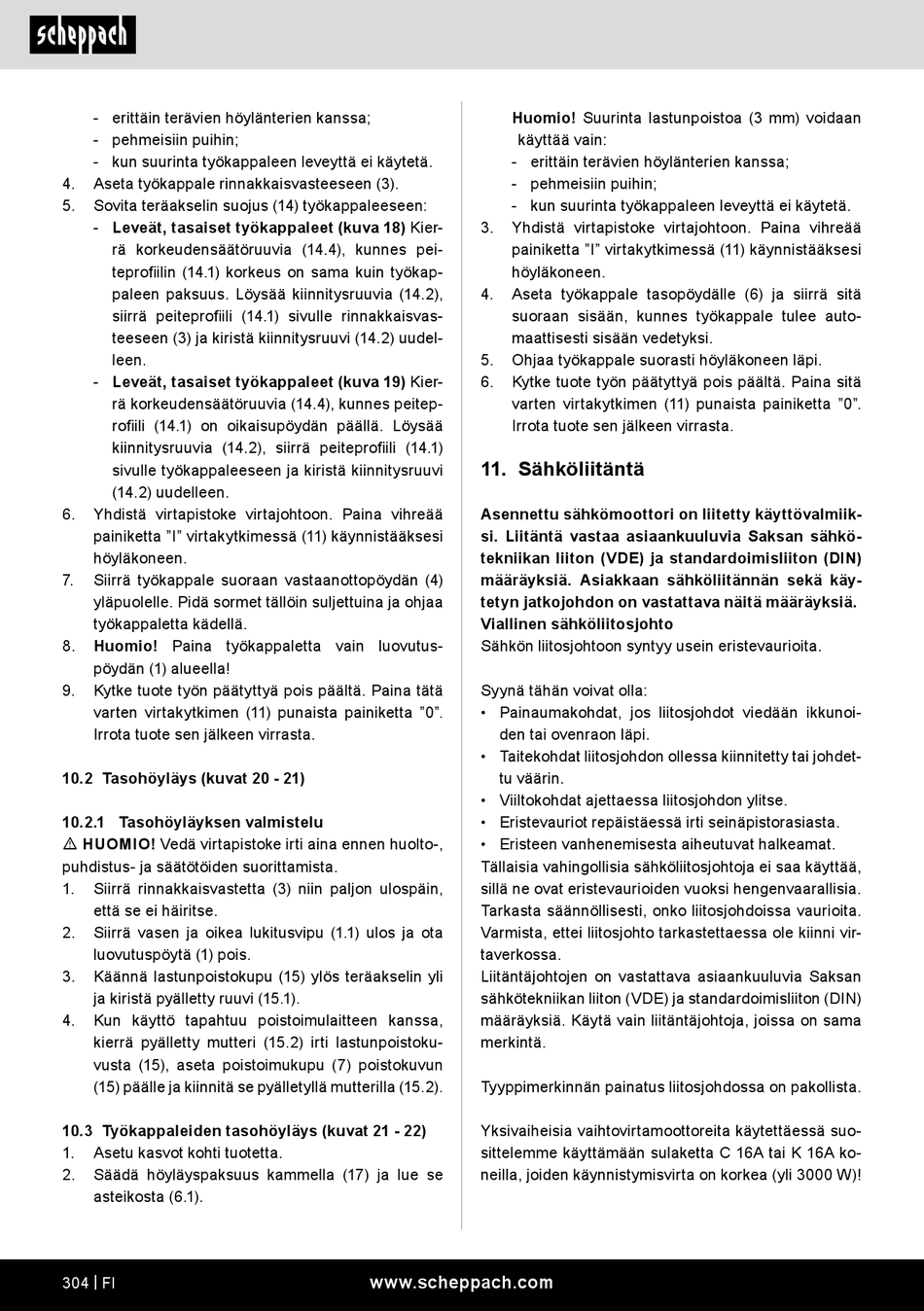

- erittäin terävien höylänterien kanssa;
- pehmeisiin puihin;
- kun suurinta työkappaleen leveyttä ei käytetä.
4.
Aseta työkappale rinnakkaisvasteeseen (3).
5.
Sovita teräakselin suojus (14) työkappaleeseen:
- Leveät, tasaiset työkappaleet (kuva 18) Kier-
rä korkeudensäätöruuvia (14.4), kunnes pei-
teprofiilin (14.1) korkeus on sama kuin työkap-
paleen paksuus. Löysää kiinnitysruuvia (14.2),
siirrä peiteprofiili (14.1) sivulle rinnakkaisvas-
teeseen (3) ja kiristä kiinnitysruuvi (14.2) uudel-
leen.
- Leveät, tasaiset työkappaleet (kuva 19) Kier-
rä korkeudensäätöruuvia (14.4), kunnes peitep-
rofiili (14.1) on oikaisupöydän päällä. Löysää
kiinnitysruuvia (14.2), siirrä peiteprofiili (14.1)
sivulle työkappaleeseen ja kiristä kiinnitysruuvi
(14.2) uudelleen.
6.
Yhdistä virtapistoke virtajohtoon. Paina vihreää
painiketta "I" virtakytkimessä (11) käynnistääksesi
höyläkoneen.
7.
Siirrä työkappale suoraan vastaanottopöydän (4)
yläpuolelle. Pidä sormet tällöin suljettuina ja ohjaa
työkappaletta kädellä.
8.
Huomio! Paina työkappaletta vain luovutus-
pöydän (1) alueella!
9.
Kytke tuote työn päätyttyä pois päältä. Paina tätä
varten virtakytkimen (11) punaista painiketta "0".
Irrota tuote sen jälkeen virrasta.
10.2 Tasohöyläys (kuvat 20 - 21)
10.2.1 Tasohöyläyksen valmistelu
m HUOMIO! Vedä virtapistoke irti aina ennen huolto-,
puhdistus- ja säätötöiden suorittamista.
1.
Siirrä rinnakkaisvastetta (3) niin paljon ulospäin,
että se ei häiritse.
2.
Siirrä vasen ja oikea lukitusvipu (1.1) ulos ja ota
luovutuspöytä (1) pois.
3.
Käännä lastunpoistokupu (15) ylös teräakselin yli
ja kiristä pyälletty ruuvi (15.1).
4.
Kun käyttö tapahtuu poistoimulaitteen kanssa,
kierrä pyälletty mutteri (15.2) irti lastunpoistoku-
vusta (15), aseta poistoimukupu (7) poistokuvun
(15) päälle ja kiinnitä se pyälletyllä mutterilla (15.2).
10.3 Työkappaleiden tasohöyläys (kuvat 21 - 22)
1.
Asetu kasvot kohti tuotetta.
2.
Säädä höyläyspaksuus kammella (17) ja lue se
asteikosta (6.1).
304 | FI
Huomio! Suurinta lastunpoistoa (3 mm) voidaan
käyttää vain:
- erittäin terävien höylänterien kanssa;
- pehmeisiin puihin;
- kun suurinta työkappaleen leveyttä ei käytetä.
3.
Yhdistä virtapistoke virtajohtoon. Paina vihreää
painiketta "I" virtakytkimessä (11) käynnistääksesi
höyläkoneen.
4.
Aseta työkappale tasopöydälle (6) ja siirrä sitä
suoraan sisään, kunnes työkappale tulee auto-
maattisesti sisään vedetyksi.
5.
Ohjaa työkappale suorasti höyläkoneen läpi.
6.
Kytke tuote työn päätyttyä pois päältä. Paina sitä
varten virtakytkimen (11) punaista painiketta "0".
Irrota tuote sen jälkeen virrasta.
11. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiik-
si. Liitäntä vastaa asiaankuuluvia Saksan sähkö-
tekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä. Asiakkaan sähköliitännän sekä käy-
tetyn jatkojohdon on vastattava näitä määräyksiä.
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voivat olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet-
tu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir-
taverkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Saksan
sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä. Käytä vain liitäntäjohtoja, joissa on sama
merkintä.
Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Yksivaiheisia vaihtovirtamoottoreita käytettäessä suo-
sittelemme käyttämään sulaketta C 16A tai K 16A ko-
neilla, joiden käynnistymisvirta on korkea (yli 3000 W)!
www.scheppach.com
