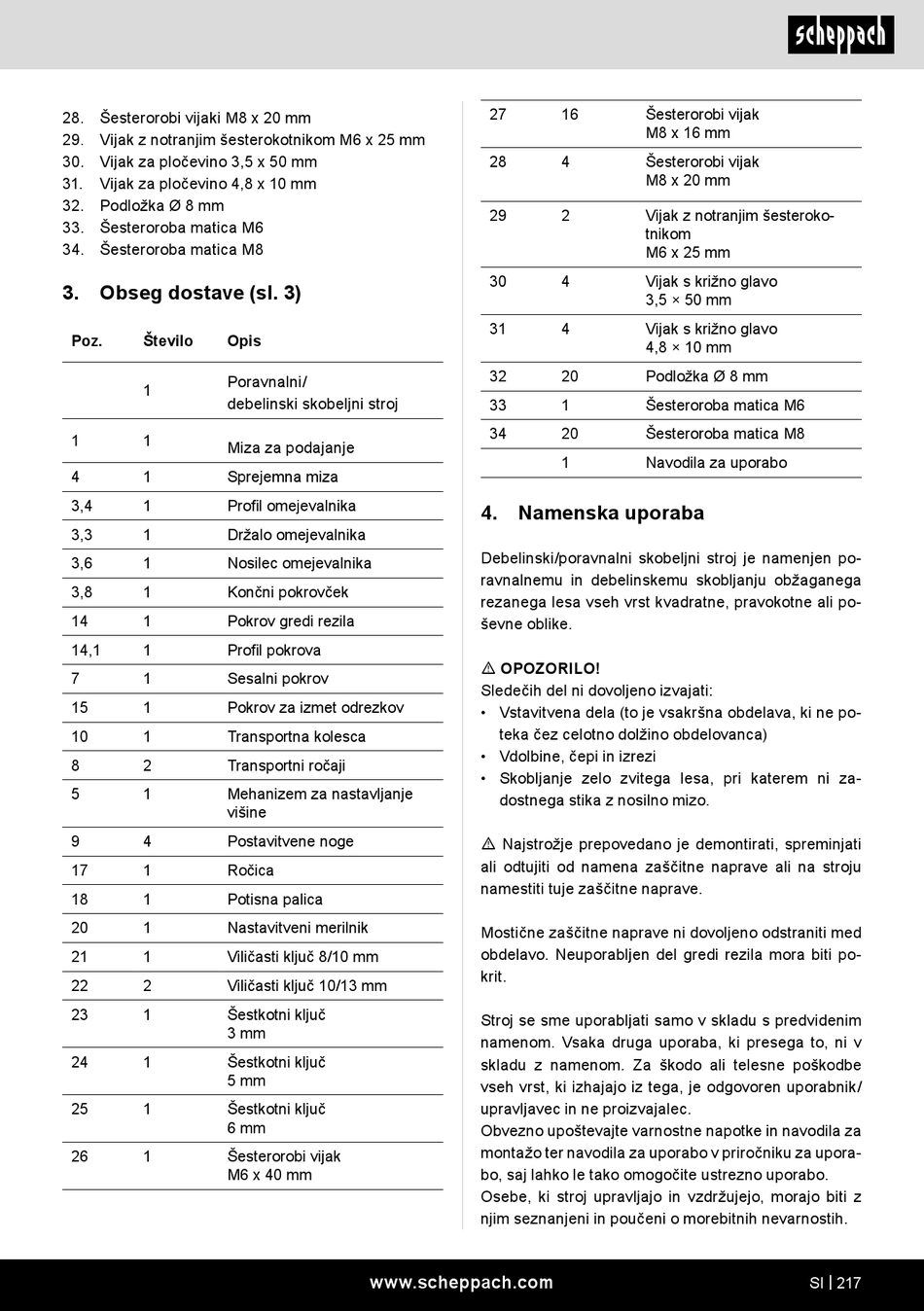

28. Šesterorobi vijaki M8 x 20 mm
29. Vijak z notranjim šesterokotnikom M6 x 25 mm
30. Vijak za pločevino 3,5 x 50 mm
31. Vijak za pločevino 4,8 x 10 mm
32. Podložka Ø 8 mm
33. Šesteroroba matica M6
34. Šesteroroba matica M8
3. Obseg dostave (sl. 3)
Poz. Število Opis
Poravnalni/
1
debelinski skobeljni stroj
1 1
Miza za podajanje
4 1 Sprejemna miza
3,4 1 Profil omejevalnika
3,3 1 Držalo omejevalnika
3,6 1 Nosilec omejevalnika
3,8 1 Končni pokrovček
14 1 Pokrov gredi rezila
14,1 1 Profil pokrova
7 1 Sesalni pokrov
15 1 Pokrov za izmet odrezkov
10 1 Transportna kolesca
8 2 Transportni ročaji
5 1 Mehanizem za nastavljanje
višine
9 4 Postavitvene noge
17 1 Ročica
18 1 Potisna palica
20 1 Nastavitveni merilnik
21 1 Viličasti ključ 8/10 mm
22 2 Viličasti ključ 10/13 mm
23 1 Šestkotni ključ
3 mm
24 1 Šestkotni ključ
5 mm
25 1 Šestkotni ključ
6 mm
26 1 Šesterorobi vijak
M6 x 40 mm
27
28
29
30
31
32
33
34
4. Namenska uporaba
Debelinski/poravnalni skobeljni stroj je namenjen po-
ravnalnemu in debelinskemu skobljanju obžaganega
rezanega lesa vseh vrst kvadratne, pravokotne ali po-
ševne oblike.
m OPOZORILO!
Sledečih del ni dovoljeno izvajati:
• Vstavitvena dela (to je vsakršna obdelava, ki ne po-
teka čez celotno dolžino obdelovanca)
• Vdolbine, čepi in izrezi
• Skobljanje zelo zvitega lesa, pri katerem ni za-
dostnega stika z nosilno mizo.
m Najstrožje prepovedano je demontirati, spreminjati
ali odtujiti od namena zaščitne naprave ali na stroju
namestiti tuje zaščitne naprave.
Mostične zaščitne naprave ni dovoljeno odstraniti med
obdelavo. Neuporabljen del gredi rezila mora biti po-
krit.
Stroj se sme uporabljati samo v skladu s predvidenim
namenom. Vsaka druga uporaba, ki presega to, ni v
skladu z namenom. Za škodo ali telesne poškodbe
vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/
upravljavec in ne proizvajalec.
Obvezno upoštevajte varnostne napotke in navodila za
montažo ter navodila za uporabo v priročniku za upora-
bo, saj lahko le tako omogočite ustrezno uporabo.
Osebe, ki stroj upravljajo in vzdržujejo, morajo biti z
njim seznanjeni in poučeni o morebitnih nevarnostih.
www.scheppach.com
16 Šesterorobi vijak
M8 x 16 mm
4 Šesterorobi vijak
M8 x 20 mm
2 Vijak z notranjim šesteroko-
tnikom
M6 x 25 mm
4 Vijak s križno glavo
3,5 × 50 mm
4 Vijak s križno glavo
4,8 × 10 mm
20 Podložka Ø 8 mm
1 Šesteroroba matica M6
20 Šesteroroba matica M8
1 Navodila za uporabo
