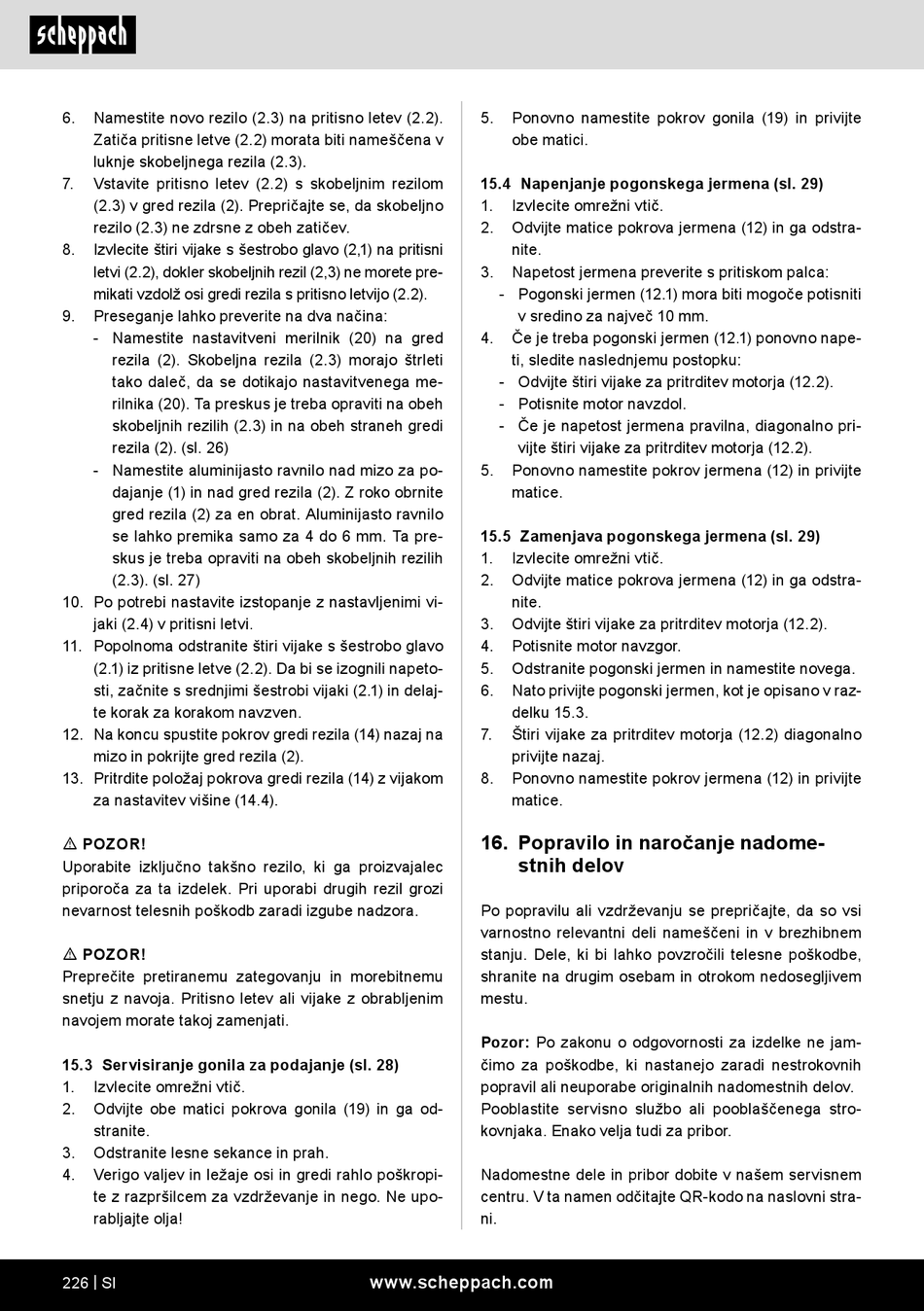

6.
Namestite novo rezilo (2.3) na pritisno letev (2.2).
Zatiča pritisne letve (2.2) morata biti nameščena v
luknje skobeljnega rezila (2.3).
7.
Vstavite pritisno letev (2.2) s skobeljnim rezilom
(2.3) v gred rezila (2). Prepričajte se, da skobeljno
rezilo (2.3) ne zdrsne z obeh zatičev.
8.
Izvlecite štiri vijake s šestrobo glavo (2,1) na pritisni
letvi (2.2), dokler skobeljnih rezil (2,3) ne morete pre-
mikati vzdolž osi gredi rezila s pritisno letvijo (2.2).
9.
Preseganje lahko preverite na dva načina:
- Namestite nastavitveni merilnik (20) na gred
rezila (2). Skobeljna rezila (2.3) morajo štrleti
tako daleč, da se dotikajo nastavitvenega me-
rilnika (20). Ta preskus je treba opraviti na obeh
skobeljnih rezilih (2.3) in na obeh straneh gredi
rezila (2). (sl. 26)
- Namestite aluminijasto ravnilo nad mizo za po-
dajanje (1) in nad gred rezila (2). Z roko obrnite
gred rezila (2) za en obrat. Aluminijasto ravnilo
se lahko premika samo za 4 do 6 mm. Ta pre-
skus je treba opraviti na obeh skobeljnih rezilih
(2.3). (sl. 27)
10. Po potrebi nastavite izstopanje z nastavljenimi vi-
jaki (2.4) v pritisni letvi.
11. Popolnoma odstranite štiri vijake s šestrobo glavo
(2.1) iz pritisne letve (2.2). Da bi se izognili napeto-
sti, začnite s srednjimi šestrobi vijaki (2.1) in delaj-
te korak za korakom navzven.
12. Na koncu spustite pokrov gredi rezila (14) nazaj na
mizo in pokrijte gred rezila (2).
13. Pritrdite položaj pokrova gredi rezila (14) z vijakom
za nastavitev višine (14.4).
m POZOR!
Uporabite izključno takšno rezilo, ki ga proizvajalec
priporoča za ta izdelek. Pri uporabi drugih rezil grozi
nevarnost telesnih poškodb zaradi izgube nadzora.
m POZOR!
Preprečite pretiranemu zategovanju in morebitnemu
snetju z navoja. Pritisno letev ali vijake z obrabljenim
navojem morate takoj zamenjati.
15.3 Servisiranje gonila za podajanje (sl. 28)
1.
Izvlecite omrežni vtič.
2.
Odvijte obe matici pokrova gonila (19) in ga od-
stranite.
3.
Odstranite lesne sekance in prah.
4.
Verigo valjev in ležaje osi in gredi rahlo poškropi-
te z razpršilcem za vzdrževanje in nego. Ne upo-
rabljajte olja!
226 | SI
5.
Ponovno namestite pokrov gonila (19) in privijte
obe matici.
15.4 Napenjanje pogonskega jermena (sl. 29)
1.
Izvlecite omrežni vtič.
2.
Odvijte matice pokrova jermena (12) in ga odstra-
nite.
3.
Napetost jermena preverite s pritiskom palca:
- Pogonski jermen (12.1) mora biti mogoče potisniti
v sredino za največ 10 mm.
4.
Če je treba pogonski jermen (12.1) ponovno nape-
ti, sledite naslednjemu postopku:
- Odvijte štiri vijake za pritrditev motorja (12.2).
- Potisnite motor navzdol.
- Če je napetost jermena pravilna, diagonalno pri-
vijte štiri vijake za pritrditev motorja (12.2).
5.
Ponovno namestite pokrov jermena (12) in privijte
matice.
15.5 Zamenjava pogonskega jermena (sl. 29)
1.
Izvlecite omrežni vtič.
2.
Odvijte matice pokrova jermena (12) in ga odstra-
nite.
3.
Odvijte štiri vijake za pritrditev motorja (12.2).
4.
Potisnite motor navzgor.
5.
Odstranite pogonski jermen in namestite novega.
6.
Nato privijte pogonski jermen, kot je opisano v raz-
delku 15.3.
7.
Štiri vijake za pritrditev motorja (12.2) diagonalno
privijte nazaj.
8.
Ponovno namestite pokrov jermena (12) in privijte
matice.
16. Popravilo in naročanje nadome-
stnih delov
Po popravilu ali vzdrževanju se prepričajte, da so vsi
varnostno relevantni deli nameščeni in v brezhibnem
stanju. Dele, ki bi lahko povzročili telesne poškodbe,
shranite na drugim osebam in otrokom nedosegljivem
mestu.
Pozor: Po zakonu o odgovornosti za izdelke ne jam-
čimo za poškodbe, ki nastanejo zaradi nestrokovnih
popravil ali neuporabe originalnih nadomestnih delov.
Pooblastite servisno službo ali pooblaščenega stro-
kovnjaka. Enako velja tudi za pribor.
Nadomestne dele in pribor dobite v našem servisnem
centru. V ta namen odčitajte QR-kodo na naslovni stra-
ni.
www.scheppach.com
