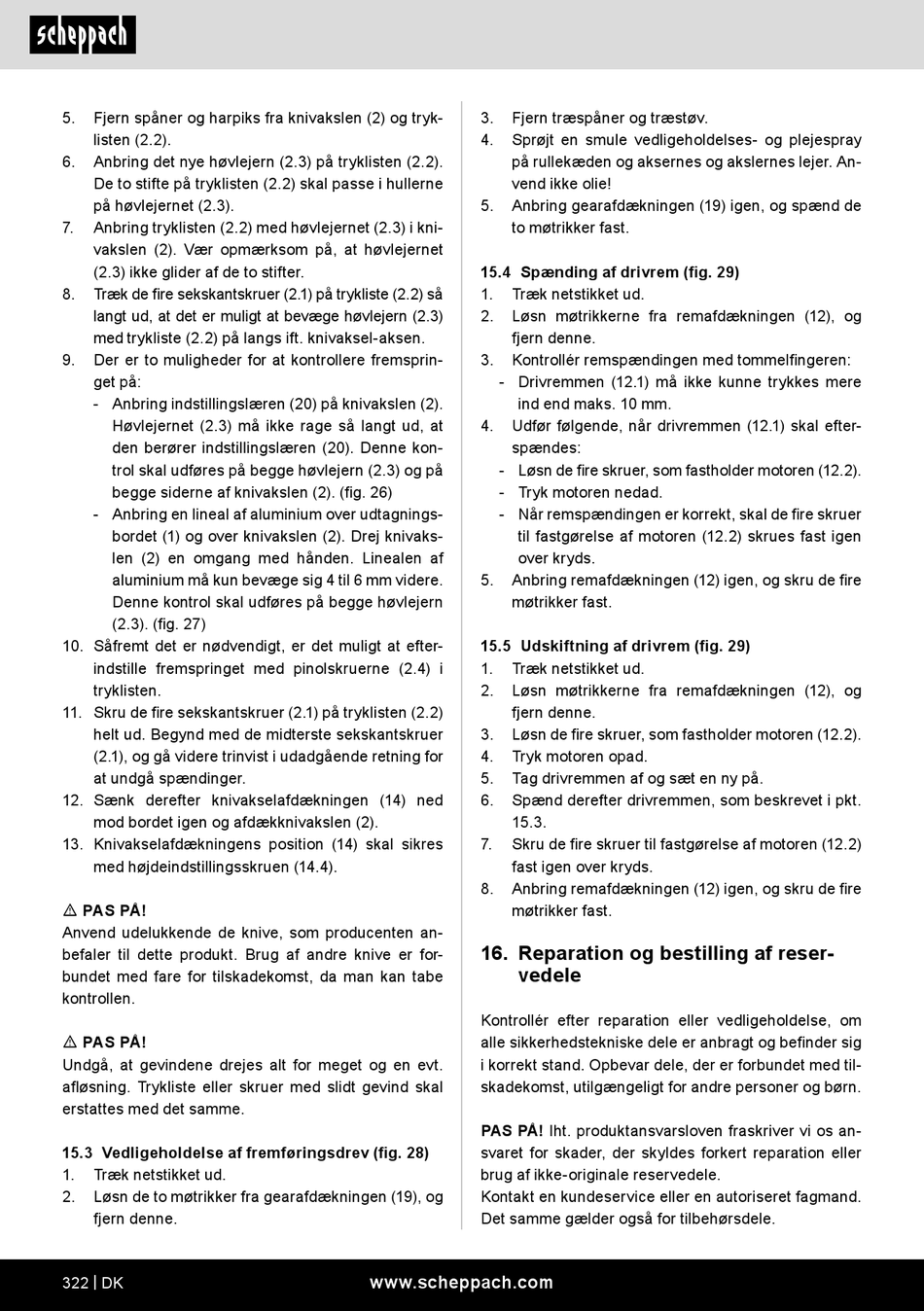

5.
Fjern spåner og harpiks fra knivakslen (2) og tryk-
listen (2.2).
6.
Anbring det nye høvlejern (2.3) på tryklisten (2.2).
De to stifte på tryklisten (2.2) skal passe i hullerne
på høvlejernet (2.3).
7.
Anbring tryklisten (2.2) med høvlejernet (2.3) i kni-
vakslen (2). Vær opmærksom på, at høvlejernet
(2.3) ikke glider af de to stifter.
8.
Træk de fire sekskantskruer (2.1) på trykliste (2.2) så
langt ud, at det er muligt at bevæge høvlejern (2.3)
med trykliste (2.2) på langs ift. knivaksel-aksen.
9.
Der er to muligheder for at kontrollere fremsprin-
get på:
- Anbring indstillingslæren (20) på knivakslen (2).
Høvlejernet (2.3) må ikke rage så langt ud, at
den berører indstillingslæren (20). Denne kon-
trol skal udføres på begge høvlejern (2.3) og på
begge siderne af knivakslen (2). (fig. 26)
- Anbring en lineal af aluminium over udtagnings-
bordet (1) og over knivakslen (2). Drej knivaks-
len (2) en omgang med hånden. Linealen af
aluminium må kun bevæge sig 4 til 6 mm videre.
Denne kontrol skal udføres på begge høvlejern
(2.3). (fig. 27)
10. Såfremt det er nødvendigt, er det muligt at efter-
indstille fremspringet med pinolskruerne (2.4) i
tryklisten.
11. Skru de fire sekskantskruer (2.1) på tryklisten (2.2)
helt ud. Begynd med de midterste sekskantskruer
(2.1), og gå videre trinvist i udadgående retning for
at undgå spændinger.
12. Sænk derefter knivakselafdækningen (14) ned
mod bordet igen og afdækknivakslen (2).
13. Knivakselafdækningens position (14) skal sikres
med højdeindstillingsskruen (14.4).
m PAS PÅ!
Anvend udelukkende de knive, som producenten an-
befaler til dette produkt. Brug af andre knive er for-
bundet med fare for tilskadekomst, da man kan tabe
kontrollen.
m PAS PÅ!
Undgå, at gevindene drejes alt for meget og en evt.
afløsning. Trykliste eller skruer med slidt gevind skal
erstattes med det samme.
15.3 Vedligeholdelse af fremføringsdrev (fig. 28)
1.
Træk netstikket ud.
2.
Løsn de to møtrikker fra gearafdækningen (19), og
fjern denne.
322 | DK
3.
Fjern træspåner og træstøv.
4.
Sprøjt en smule vedligeholdelses- og plejespray
på rullekæden og aksernes og akslernes lejer. An-
vend ikke olie!
5.
Anbring gearafdækningen (19) igen, og spænd de
to møtrikker fast.
15.4 Spænding af drivrem (fig. 29)
1.
Træk netstikket ud.
2.
Løsn møtrikkerne fra remafdækningen (12), og
fjern denne.
3.
Kontrollér remspændingen med tommelfingeren:
- Drivremmen (12.1) må ikke kunne trykkes mere
ind end maks. 10 mm.
4.
Udfør følgende, når drivremmen (12.1) skal efter-
spændes:
- Løsn de fire skruer, som fastholder motoren (12.2).
- Tryk motoren nedad.
- Når remspændingen er korrekt, skal de fire skruer
til fastgørelse af motoren (12.2) skrues fast igen
over kryds.
5.
Anbring remafdækningen (12) igen, og skru de fire
møtrikker fast.
15.5 Udskiftning af drivrem (fig. 29)
1.
Træk netstikket ud.
2.
Løsn møtrikkerne fra remafdækningen (12), og
fjern denne.
3.
Løsn de fire skruer, som fastholder motoren (12.2).
4.
Tryk motoren opad.
5.
Tag drivremmen af og sæt en ny på.
6.
Spænd derefter drivremmen, som beskrevet i pkt.
15.3.
7.
Skru de fire skruer til fastgørelse af motoren (12.2)
fast igen over kryds.
8.
Anbring remafdækningen (12) igen, og skru de fire
møtrikker fast.
16. Reparation og bestilling af reser-
vedele
Kontrollér efter reparation eller vedligeholdelse, om
alle sikkerhedstekniske dele er anbragt og befinder sig
i korrekt stand. Opbevar dele, der er forbundet med til-
skadekomst, utilgængeligt for andre personer og børn.
PAS PÅ! Iht. produktansvarsloven fraskriver vi os an-
svaret for skader, der skyldes forkert reparation eller
brug af ikke-originale reservedele.
Kontakt en kundeservice eller en autoriseret fagmand.
Det samme gælder også for tilbehørsdele.
