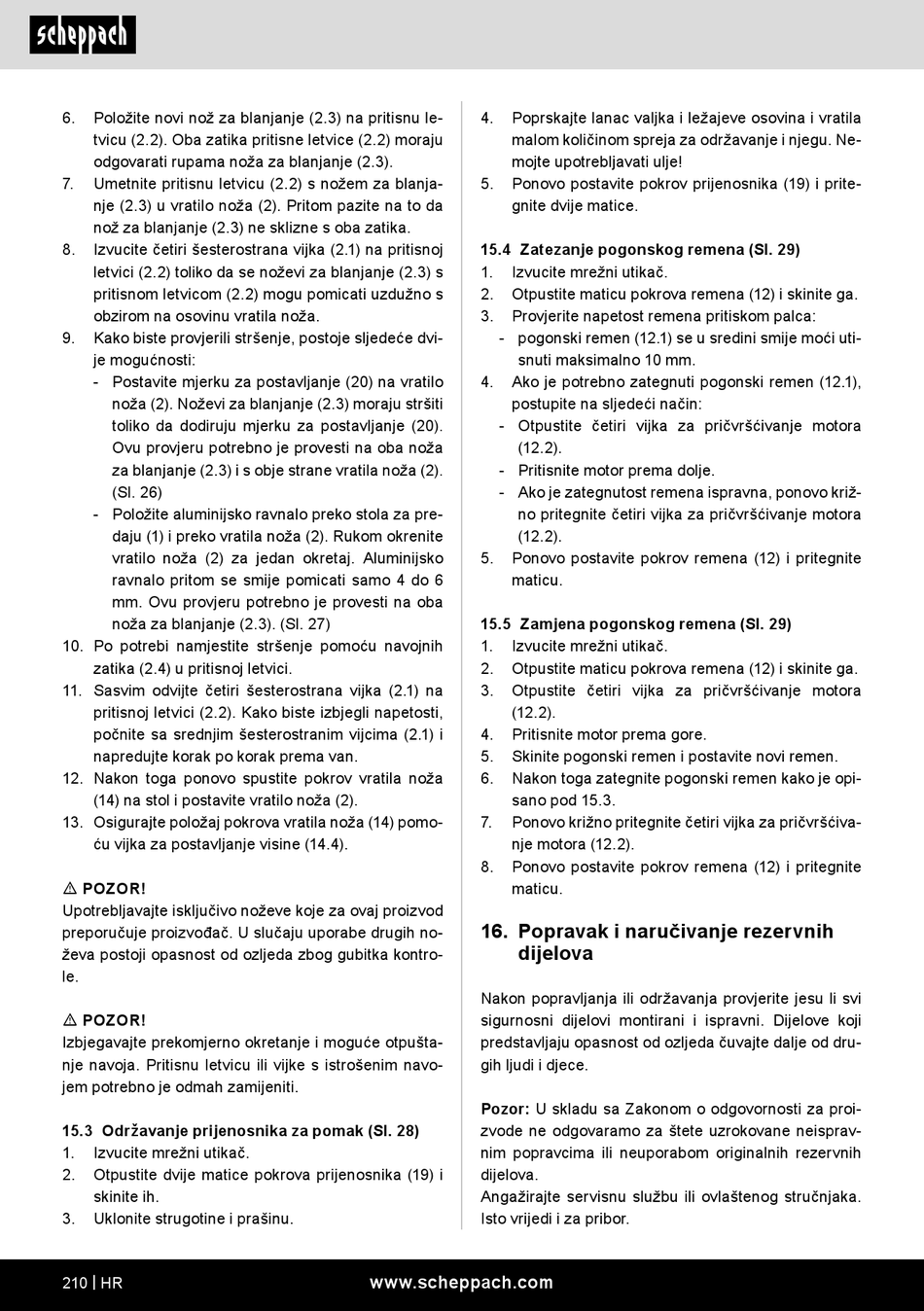

6.
Položite novi nož za blanjanje (2.3) na pritisnu le-
tvicu (2.2). Oba zatika pritisne letvice (2.2) moraju
odgovarati rupama noža za blanjanje (2.3).
7.
Umetnite pritisnu letvicu (2.2) s nožem za blanja-
nje (2.3) u vratilo noža (2). Pritom pazite na to da
nož za blanjanje (2.3) ne sklizne s oba zatika.
8.
Izvucite četiri šesterostrana vijka (2.1) na pritisnoj
letvici (2.2) toliko da se noževi za blanjanje (2.3) s
pritisnom letvicom (2.2) mogu pomicati uzdužno s
obzirom na osovinu vratila noža.
9.
Kako biste provjerili stršenje, postoje sljedeće dvi-
je mogućnosti:
- Postavite mjerku za postavljanje (20) na vratilo
noža (2). Noževi za blanjanje (2.3) moraju stršiti
toliko da dodiruju mjerku za postavljanje (20).
Ovu provjeru potrebno je provesti na oba noža
za blanjanje (2.3) i s obje strane vratila noža (2).
(Sl. 26)
- Položite aluminijsko ravnalo preko stola za pre-
daju (1) i preko vratila noža (2). Rukom okrenite
vratilo noža (2) za jedan okretaj. Aluminijsko
ravnalo pritom se smije pomicati samo 4 do 6
mm. Ovu provjeru potrebno je provesti na oba
noža za blanjanje (2.3). (Sl. 27)
10. Po potrebi namjestite stršenje pomoću navojnih
zatika (2.4) u pritisnoj letvici.
11. Sasvim odvijte četiri šesterostrana vijka (2.1) na
pritisnoj letvici (2.2). Kako biste izbjegli napetosti,
počnite sa srednjim šesterostranim vijcima (2.1) i
napredujte korak po korak prema van.
12. Nakon toga ponovo spustite pokrov vratila noža
(14) na stol i postavite vratilo noža (2).
13. Osigurajte položaj pokrova vratila noža (14) pomo-
ću vijka za postavljanje visine (14.4).
m POZOR!
Upotrebljavajte isključivo noževe koje za ovaj proizvod
preporučuje proizvođač. U slučaju uporabe drugih no-
ževa postoji opasnost od ozljeda zbog gubitka kontro-
le.
m POZOR!
Izbjegavajte prekomjerno okretanje i moguće otpušta-
nje navoja. Pritisnu letvicu ili vijke s istrošenim navo-
jem potrebno je odmah zamijeniti.
15.3 Održavanje prijenosnika za pomak (Sl. 28)
1.
Izvucite mrežni utikač.
2.
Otpustite dvije matice pokrova prijenosnika (19) i
skinite ih.
3.
Uklonite strugotine i prašinu.
210 | HR
4.
Poprskajte lanac valjka i ležajeve osovina i vratila
malom količinom spreja za održavanje i njegu. Ne-
mojte upotrebljavati ulje!
5.
Ponovo postavite pokrov prijenosnika (19) i prite-
gnite dvije matice.
15.4 Zatezanje pogonskog remena (Sl. 29)
1.
Izvucite mrežni utikač.
2.
Otpustite maticu pokrova remena (12) i skinite ga.
3.
Provjerite napetost remena pritiskom palca:
- pogonski remen (12.1) se u sredini smije moći uti-
snuti maksimalno 10 mm.
4.
Ako je potrebno zategnuti pogonski remen (12.1),
postupite na sljedeći način:
- Otpustite četiri vijka za pričvršćivanje motora
(12.2).
- Pritisnite motor prema dolje.
- Ako je zategnutost remena ispravna, ponovo križ-
no pritegnite četiri vijka za pričvršćivanje motora
(12.2).
5.
Ponovo postavite pokrov remena (12) i pritegnite
maticu.
15.5 Zamjena pogonskog remena (Sl. 29)
1.
Izvucite mrežni utikač.
2.
Otpustite maticu pokrova remena (12) i skinite ga.
3.
Otpustite četiri vijka za pričvršćivanje motora
(12.2).
4.
Pritisnite motor prema gore.
5.
Skinite pogonski remen i postavite novi remen.
6.
Nakon toga zategnite pogonski remen kako je opi-
sano pod 15.3.
7.
Ponovo križno pritegnite četiri vijka za pričvršćiva-
nje motora (12.2).
8.
Ponovo postavite pokrov remena (12) i pritegnite
maticu.
16. Popravak i naručivanje rezervnih
dijelova
Nakon popravljanja ili održavanja provjerite jesu li svi
sigurnosni dijelovi montirani i ispravni. Dijelove koji
predstavljaju opasnost od ozljeda čuvajte dalje od dru-
gih ljudi i djece.
Pozor: U skladu sa Zakonom o odgovornosti za proi-
zvode ne odgovaramo za štete uzrokovane neisprav-
nim popravcima ili neuporabom originalnih rezervnih
dijelova.
Angažirajte servisnu službu ili ovlaštenog stručnjaka.
Isto vrijedi i za pribor.
www.scheppach.com
