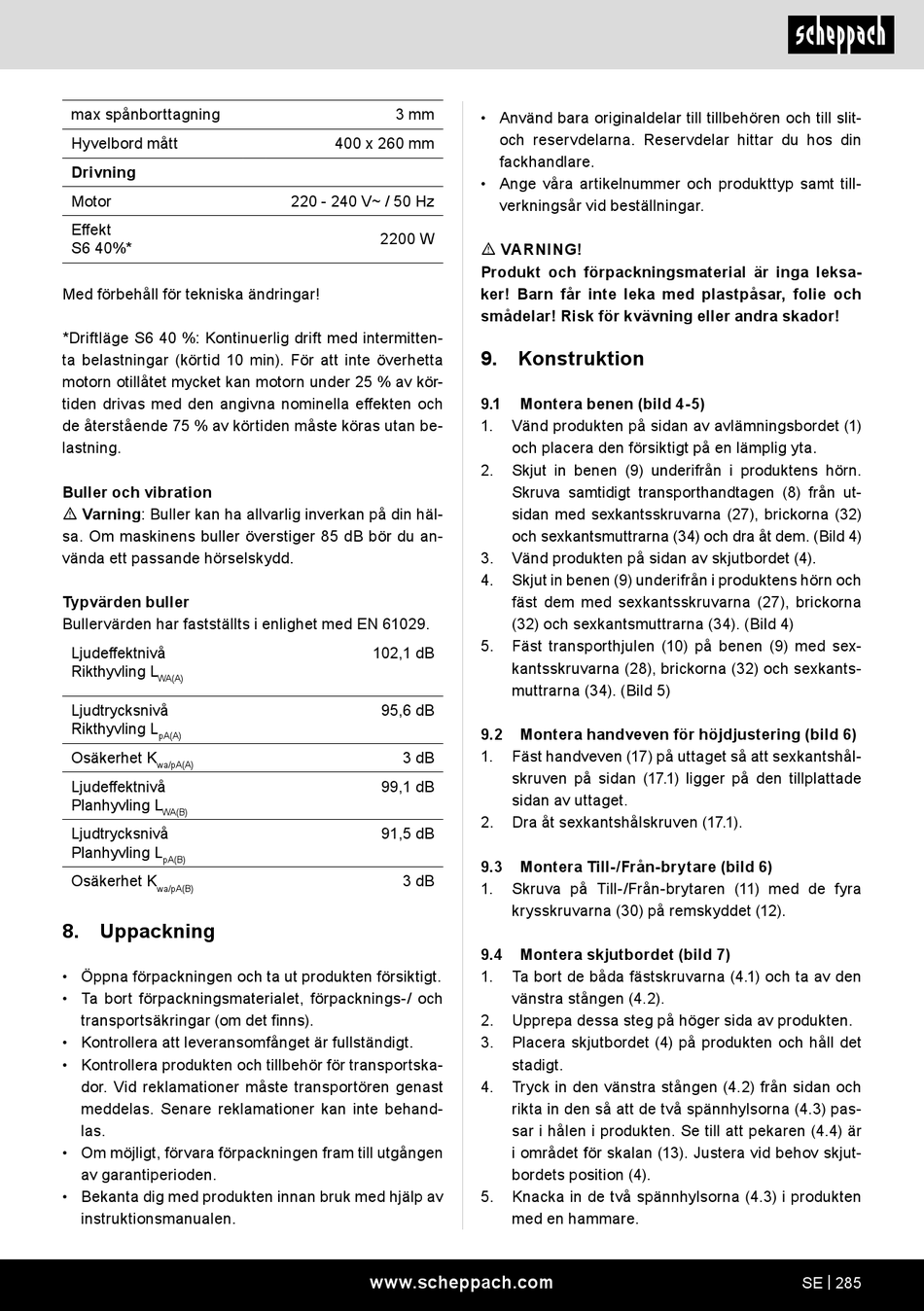

max spånborttagning
Hyvelbord mått
Drivning
Motor
Effekt
S6 40%*
Med förbehåll för tekniska ändringar!
*Driftläge S6 40 %: Kontinuerlig drift med intermitten-
ta belastningar (körtid 10 min). För att inte överhetta
motorn otillåtet mycket kan motorn under 25 % av kör-
tiden drivas med den angivna nominella effekten och
de återstående 75 % av körtiden måste köras utan be-
lastning.
Buller och vibration
m Varning: Buller kan ha allvarlig inverkan på din häl-
sa. Om maskinens buller överstiger 85 dB bör du an-
vända ett passande hörselskydd.
Typvärden buller
Bullervärden har fastställts i enlighet med EN 61029.
Ljudeffektnivå
Rikthyvling L
WA(A)
Ljudtrycksnivå
Rikthyvling L
pA(A)
Osäkerhet K
wa/pA(A)
Ljudeffektnivå
Planhyvling L
WA(B)
Ljudtrycksnivå
Planhyvling L
pA(B)
Osäkerhet K
wa/pA(B)
8. Uppackning
• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportska-
dor. Vid reklamationer måste transportören genast
meddelas. Senare reklamationer kan inte behand-
las.
• Om möjligt, förvara förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av
instruktionsmanualen.
3 mm
400 x 260 mm
220 - 240 V~ / 50 Hz
2200 W
102,1 dB
95,6 dB
3 dB
99,1 dB
91,5 dB
3 dB
www.scheppach.com
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och produkttyp samt till-
verkningsår vid beställningar.
m VARNING!
Produkt och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
9.
Konstruktion
9.1
Montera benen (bild 4-5)
1.
Vänd produkten på sidan av avlämningsbordet (1)
och placera den försiktigt på en lämplig yta.
2.
Skjut in benen (9) underifrån i produktens hörn.
Skruva samtidigt transporthandtagen (8) från ut-
sidan med sexkantsskruvarna (27), brickorna (32)
och sexkantsmuttrarna (34) och dra åt dem. (Bild 4)
3.
Vänd produkten på sidan av skjutbordet (4).
4.
Skjut in benen (9) underifrån i produktens hörn och
fäst dem med sexkantsskruvarna (27), brickorna
(32) och sexkantsmuttrarna (34). (Bild 4)
5.
Fäst transporthjulen (10) på benen (9) med sex-
kantsskruvarna (28), brickorna (32) och sexkants-
muttrarna (34). (Bild 5)
9.2
Montera handveven för höjdjustering (bild 6)
1.
Fäst handveven (17) på uttaget så att sexkantshål-
skruven på sidan (17.1) ligger på den tillplattade
sidan av uttaget.
2.
Dra åt sexkantshålskruven (17.1).
9.3
Montera Till-/Från-brytare (bild 6)
1.
Skruva på Till-/Från-brytaren (11) med de fyra
krysskruvarna (30) på remskyddet (12).
9.4
Montera skjutbordet (bild 7)
1.
Ta bort de båda fästskruvarna (4.1) och ta av den
vänstra stången (4.2).
2.
Upprepa dessa steg på höger sida av produkten.
3.
Placera skjutbordet (4) på produkten och håll det
stadigt.
4.
Tryck in den vänstra stången (4.2) från sidan och
rikta in den så att de två spännhylsorna (4.3) pas-
sar i hålen i produkten. Se till att pekaren (4.4) är
i området för skalan (13). Justera vid behov skjut-
bordets position (4).
5.
Knacka in de två spännhylsorna (4.3) i produkten
med en hammare.
SE | 285
