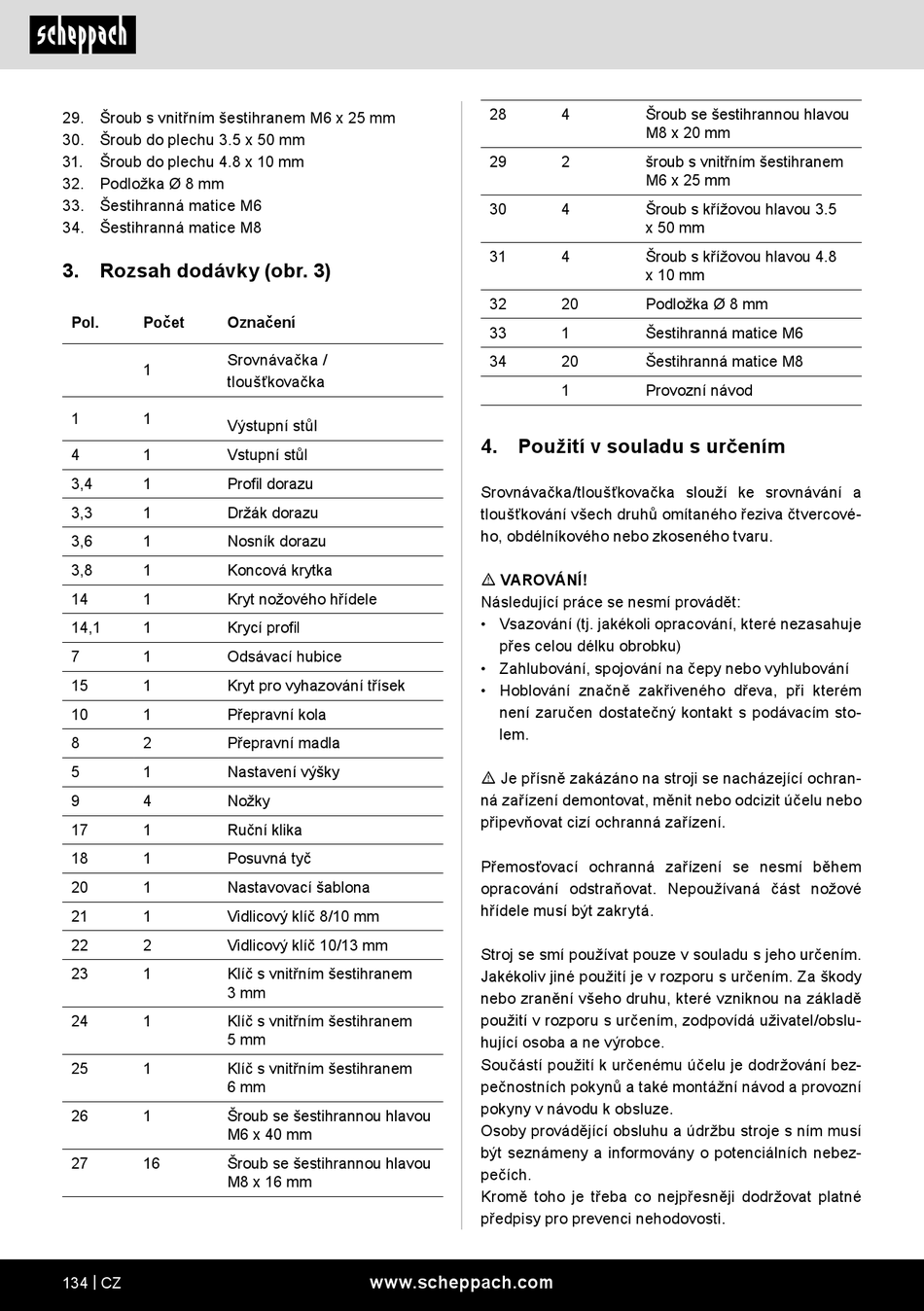

29. Šroub s vnitřním šestihranem M6 x 25 mm
30. Šroub do plechu 3.5 x 50 mm
31.
Šroub do plechu 4.8 x 10 mm
32. Podložka Ø 8 mm
33. Šestihranná matice M6
34. Šestihranná matice M8
3. Rozsah dodávky (obr. 3)
Pol.
Počet
Označení
Srovnávačka /
1
tloušťkovačka
1
1
Výstupní stůl
4
1
Vstupní stůl
3,4
1
Profil dorazu
3,3
1
Držák dorazu
3,6
1
Nosník dorazu
3,8
1
Koncová krytka
14
1
Kryt nožového hřídele
14,1
1
Krycí profil
7
1
Odsávací hubice
15
1
Kryt pro vyhazování třísek
10
1
Přepravní kola
8
2
Přepravní madla
5
1
Nastavení výšky
9
4
Nožky
17
1
Ruční klika
18
1
Posuvná tyč
20
1
Nastavovací šablona
21
1
Vidlicový klíč 8/10 mm
22
2
Vidlicový klíč 10/13 mm
23
1
Klíč s vnitřním šestihranem
3 mm
24
1
Klíč s vnitřním šestihranem
5 mm
25
1
Klíč s vnitřním šestihranem
6 mm
26
1
Šroub se šestihrannou hlavou
M6 x 40 mm
27
16
Šroub se šestihrannou hlavou
M8 x 16 mm
134 | CZ
28
29
30
31
32
33
34
4. Použití v souladu s určením
Srovnávačka/tloušťkovačka slouží ke srovnávání a
tloušťkování všech druhů omítaného řeziva čtvercové-
ho, obdélníkového nebo zkoseného tvaru.
m VAROVÁNÍ!
Následující práce se nesmí provádět:
• Vsazování (tj. jakékoli opracování, které nezasahuje
přes celou délku obrobku)
• Zahlubování, spojování na čepy nebo vyhlubování
• Hoblování značně zakřiveného dřeva, při kterém
není zaručen dostatečný kontakt s podávacím sto-
lem.
m Je přísně zakázáno na stroji se nacházející ochran-
ná zařízení demontovat, měnit nebo odcizit účelu nebo
připevňovat cizí ochranná zařízení.
Přemosťovací ochranná zařízení se nesmí během
opracování odstraňovat. Nepoužívaná část nožové
hřídele musí být zakrytá.
Stroj se smí používat pouze v souladu s jeho určením.
Jakékoliv jiné použití je v rozporu s určením. Za škody
nebo zranění všeho druhu, které vzniknou na základě
použití v rozporu s určením, zodpovídá uživatel/obslu-
hující osoba a ne výrobce.
Součástí použití k určenému účelu je dodržování bez-
pečnostních pokynů a také montážní návod a provozní
pokyny v návodu k obsluze.
Osoby provádějící obsluhu a údržbu stroje s ním musí
být seznámeny a informovány o potenciálních nebez-
pečích.
Kromě toho je třeba co nejpřesněji dodržovat platné
předpisy pro prevenci nehodovosti.
www.scheppach.com
4
Šroub se šestihrannou hlavou
M8 x 20 mm
2
šroub s vnitřním šestihranem
M6 x 25 mm
4
Šroub s křížovou hlavou 3.5
x 50 mm
4
Šroub s křížovou hlavou 4.8
x 10 mm
20
Podložka Ø 8 mm
1
Šestihranná matice M6
20
Šestihranná matice M8
1
Provozní návod
