Scheppach HMS1080 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Hobelmaschinen
  5. HMS1080
  6. Bedienungsanleitung

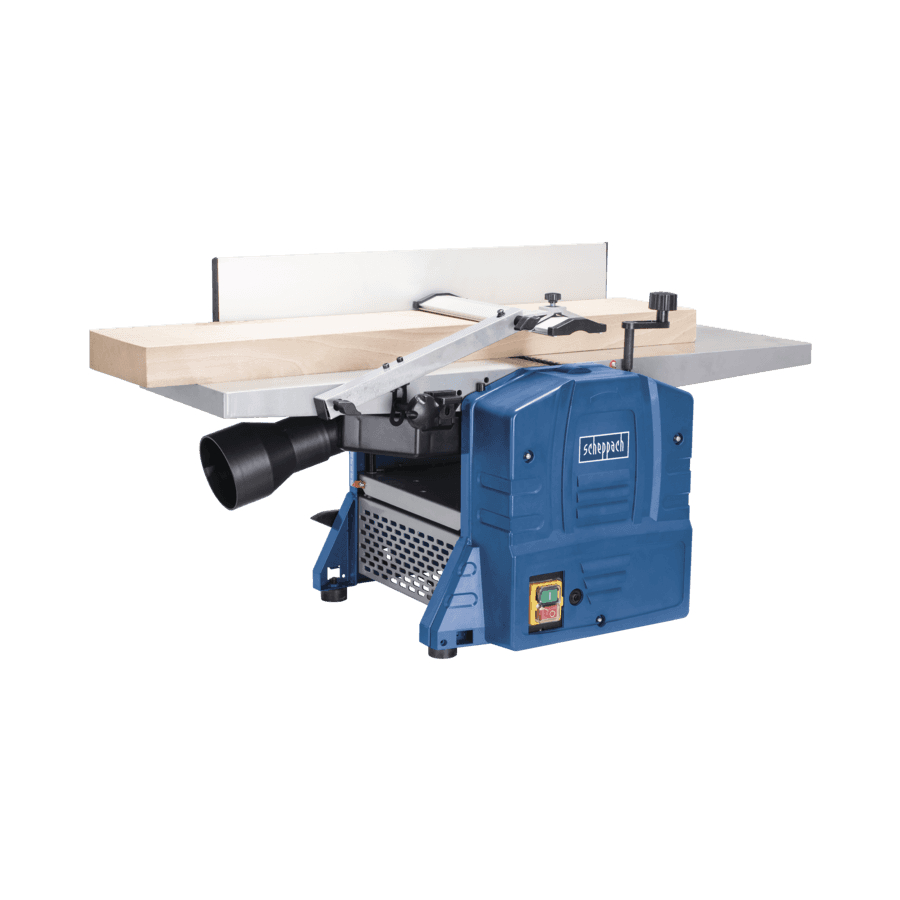

Scheppach HMS1080 Bedienungsanleitung

Abricht- /dickenhobelmaschine
Vorschau ausblenden Andere Handbücher für HMS1080:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Art.Nr.
5902209901
AusgabeNr.
5902209850
Rev.Nr.
02/04/2020
HMS1080
Abricht- /Dickenhobelmaschine
DE
Originalbedienungsanleitung
Planer/Thicknesser
GB
Translation of original instruction manual
Dégauchisseuse/Raboteuse
FR
Traduction des instructions d'origine
Pialla a filo e spessore
IT
Traduzione del manuale d'uso originale
Zrovnávačka a hrúbkovačka
SK
Preklad originálneho návodu na prevádzku
Srovnávačka a tloušťkovačka
CZ
Překlad originálního návodu k provozu
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Egyengető és vastagoló gyalu
HU
6
Az eredeti használati utasítás fordítása
Rihthöövel-paksusmasin
EE
19
Tõlge Originaalkasutusjuhend
Oblius / obliavimo
LT
31
Vertimas originali naudojimo instrukcija
Biezumēvelmašīna un gludēvelmašīna
LV
44
Tulkošana no oriģinālā lietošanas instrukcija
Grubościówko-strugarka
PL
57
łumaczenie oryginalnej instrukcji obsługi
Vlakschaaf-/vandiktebank-machine
NL
69
Vertaling van de originele gebruikshandleiding
81
93
105
117
129
142
