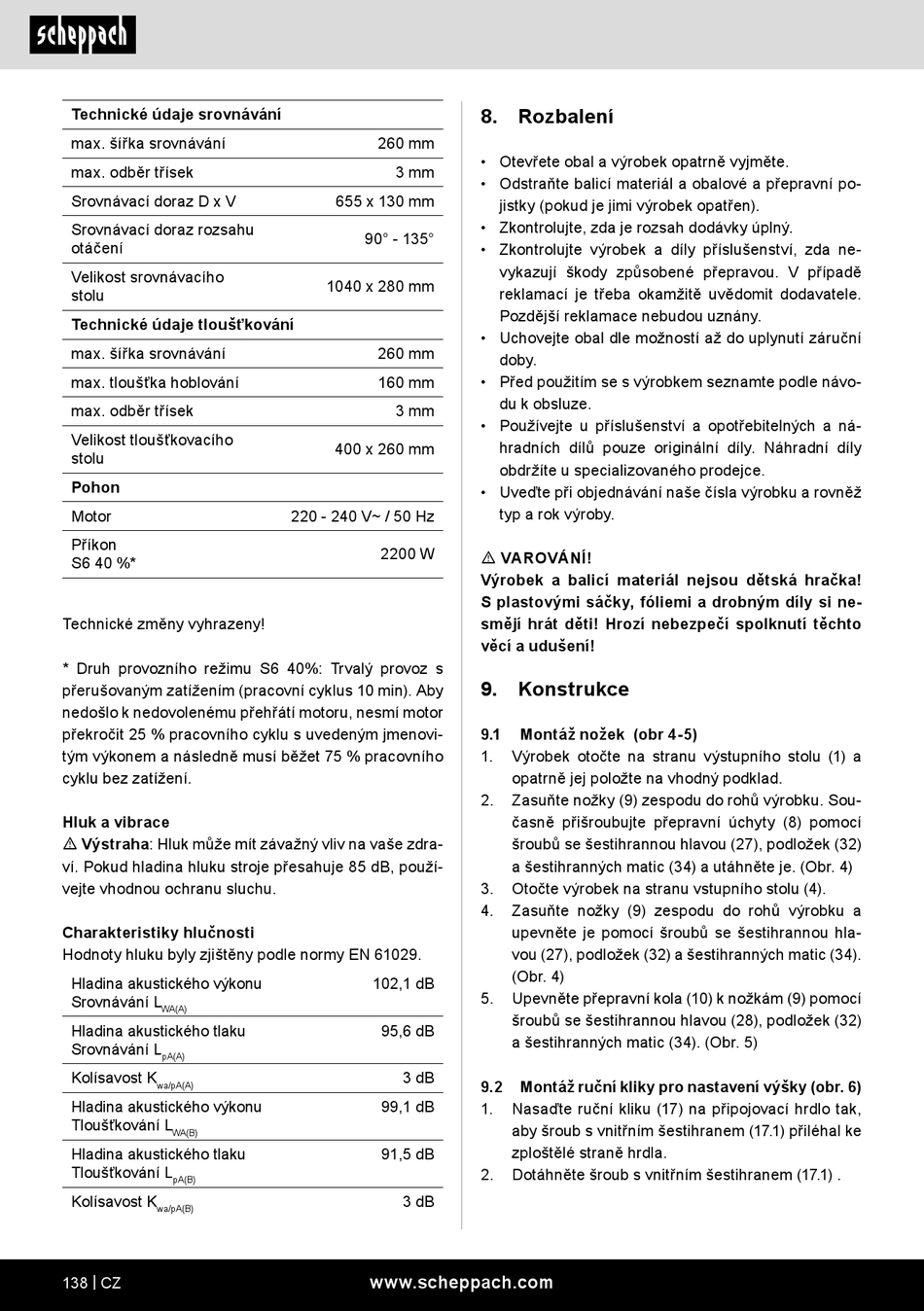

Technické údaje srovnávání
max. šířka srovnávání
max. odběr třísek
Srovnávací doraz D x V
Srovnávací doraz rozsahu
otáčení
Velikost srovnávacího
stolu
Technické údaje tloušťkování
max. šířka srovnávání
max. tloušťka hoblování
max. odběr třísek
Velikost tloušťkovacího
stolu
Pohon
Motor
Příkon
S6 40 %*
Technické změny vyhrazeny!
* Druh provozního režimu S6 40%: Trvalý provoz s
přerušovaným zatížením (pracovní cyklus 10 min). Aby
nedošlo k nedovolenému přehřátí motoru, nesmí motor
překročit 25 % pracovního cyklu s uvedeným jmenovi-
tým výkonem a následně musí běžet 75 % pracovního
cyklu bez zatížení.
Hluk a vibrace
m Výstraha: Hluk může mít závažný vliv na vaše zdra-
ví. Pokud hladina hluku stroje přesahuje 85 dB, použí-
vejte vhodnou ochranu sluchu.
Charakteristiky hlučnosti
Hodnoty hluku byly zjištěny podle normy EN 61029.
Hladina akustického výkonu
Srovnávání L
WA(A)
Hladina akustického tlaku
Srovnávání L
pA(A)
Kolísavost K
wa/pA(A)
Hladina akustického výkonu
Tloušťkování L
WA(B)
Hladina akustického tlaku
Tloušťkování L
pA(B)
Kolísavost K
wa/pA(B)
138 | CZ
260 mm
3 mm
655 x 130 mm
90° - 135°
1040 x 280 mm
260 mm
160 mm
3 mm
400 x 260 mm
220 - 240 V~ / 50 Hz
2200 W
102,1 dB
95,6 dB
3 dB
99,1 dB
91,5 dB
3 dB
www.scheppach.com
8. Rozbalení
• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte balicí materiál a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda ne-
vykazují škody způsobené přepravou. V případě
reklamací je třeba okamžitě uvědomit dodavatele.
Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Před použitím se s výrobkem seznamte podle návo-
du k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby.
m VAROVÁNÍ!
Výrobek a balicí materiál nejsou dětská hračka!
S plastovými sáčky, fóliemi a drobným díly si ne-
smějí hrát děti! Hrozí nebezpečí spolknutí těchto
věcí a udušení!
9.
Konstrukce
9.1
Montáž nožek (obr 4-5)
1.
Výrobek otočte na stranu výstupního stolu (1) a
opatrně jej položte na vhodný podklad.
2.
Zasuňte nožky (9) zespodu do rohů výrobku. Sou-
časně přišroubujte přepravní úchyty (8) pomocí
šroubů se šestihrannou hlavou (27), podložek (32)
a šestihranných matic (34) a utáhněte je. (Obr. 4)
3.
Otočte výrobek na stranu vstupního stolu (4).
4.
Zasuňte nožky (9) zespodu do rohů výrobku a
upevněte je pomocí šroubů se šestihrannou hla-
vou (27), podložek (32) a šestihranných matic (34).
(Obr. 4)
5.
Upevněte přepravní kola (10) k nožkám (9) pomocí
šroubů se šestihrannou hlavou (28), podložek (32)
a šestihranných matic (34). (Obr. 5)
9.2
Montáž ruční kliky pro nastavení výšky (obr. 6)
1.
Nasaďte ruční kliku (17) na připojovací hrdlo tak,
aby šroub s vnitřním šestihranem (17.1) přiléhal ke
zploštělé straně hrdla.
2.
Dotáhněte šroub s vnitřním šestihranem (17.1) .
